申请日2017.06.13
公开(公告)日2017.08.29
IPC分类号B01D29/58; B02C18/10; B02C18/18; B02C7/08; B02C23/14
摘要
本发明公开了一种市政废水高效回收净化利用装置，包括净化筒体，净化筒体的两侧均固定安装有支撑脚，所述支撑脚的内侧固定安装有位于净化筒体外侧的斜撑杆，所述支撑脚的底部固定安装有万向轮，所述净化筒体的底部连通有出水口，所述净化筒体的左侧固定安装有安装环，所述安装环的顶部连通有位于净化筒体左侧的入水管，所述净化筒体的顶部固定安装有驱动电机，所述驱动电机的两侧均固定安装有位于净化筒体顶部的电机安装座。该市政废水高效回收净化利用装置，可以有效保证市政废水从入水管处输入净化筒体内可以有效将废渣直接过滤掉，可以方便对滤渣板进行清洗，有效保证了净化装置整体不会因为废渣的堵塞，造成净化的效率不好的问题。

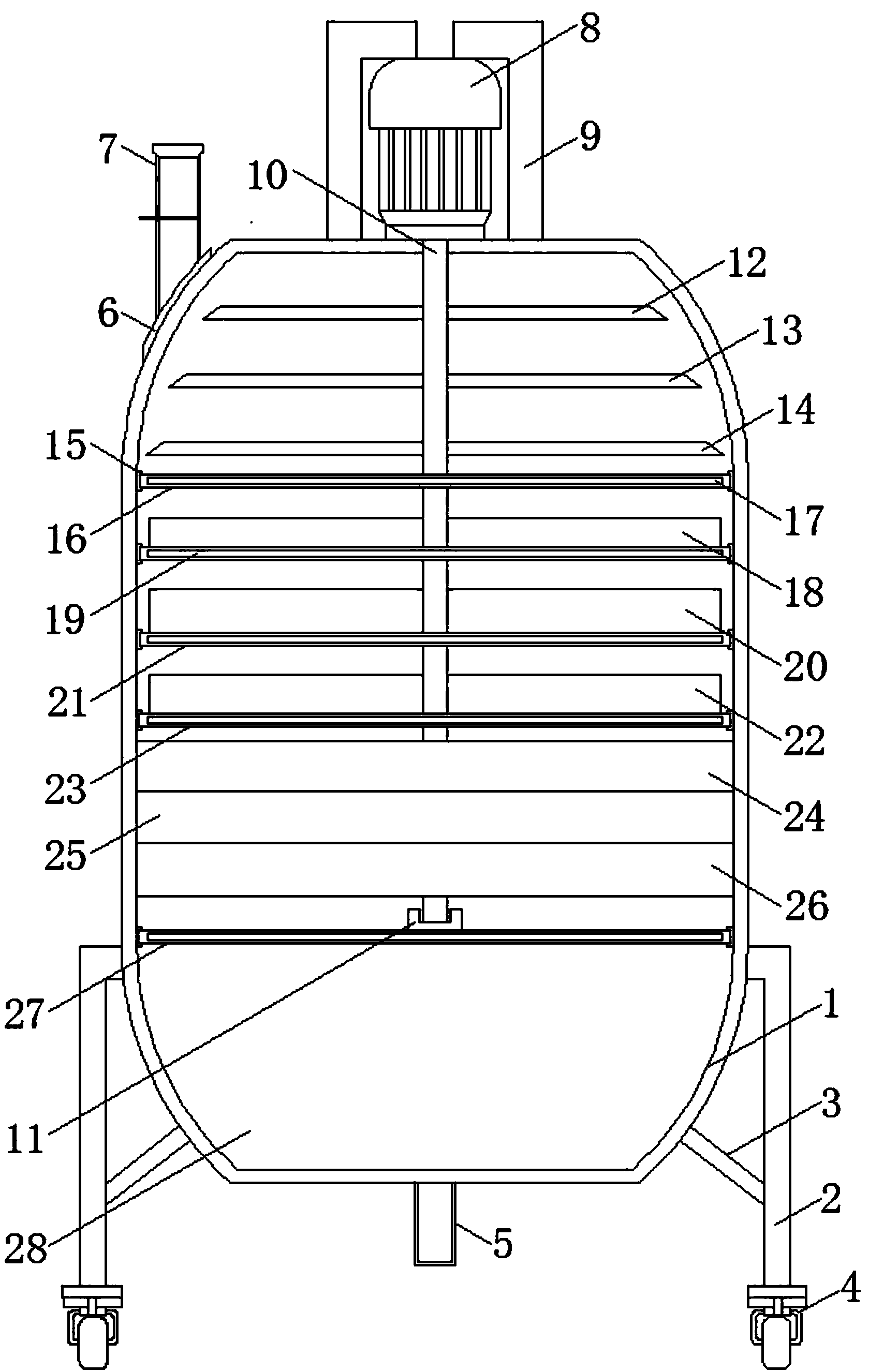

摘要附图
权利要求书
1.一种市政废水高效回收净化利用装置，包括净化筒体(1)，其特征在于：净化筒体(1)的两侧均固定安装有支撑脚(2)，所述支撑脚(2)的内侧固定安装有位于净化筒体(1)外侧的斜撑杆(3)，所述支撑脚(2)的底部固定安装有万向轮(4)，所述净化筒体(1)的底部连通有出水口(5)，所述净化筒体(1)的左侧固定安装有安装环(6)，所述安装环(6)的顶部连通有位于净化筒体(1)左侧的入水管(7)，所述净化筒体(1)的顶部固定安装有驱动电机(8)，所述驱动电机(8)的两侧均固定安装有位于净化筒体(1)顶部的电机安装座(9)，所述驱动电机(8)的底部固定安装有位于净化筒体(1)内腔的输出转轴(10)，所述输出转轴(10)的底部固定安装有轴座(11)，所述输出转轴(10)的两侧均固定安装有位于净化筒体(1)内腔的第一刀片(12)，所述第一刀片(12)的下方固定安装有位于净化筒体(1)内腔和输出转轴(10)两侧的第二刀片(13)，所述第二刀片(13)的下方固定安装有位于净化筒体(1)内腔和输出转轴(10)两侧的第三刀片(14)，所述净化筒体(1)的内腔两侧臂上均固定安装有滤板安装座(15)，所述滤板安装座(15)的内侧固定安装有位于输出转轴(10)外侧和净化筒体(1)内腔的安装框架(16)，所述安装框架(16)的内腔固定安装有过滤网(17)，所述安装框架(16)的下方固定安装有位于输出转轴(10)外侧和净化筒体(1)内腔的第一研磨辊(18)，所述第一研磨辊(18)的底部固定安装有位于输出转轴(10)外侧和净化筒体(1)内腔的大颗粒过滤板(19)，所述大颗粒过滤板(19)的下方固定安装有位于输出转轴(10)外侧和净化筒体(1)内腔的第二研磨辊(20)，所述第二研磨辊(20)的底部固定安装有位于输出转轴(10)外侧和净化筒体(1)内腔的中颗粒过滤板(21)，所述中颗粒过滤板(21)的下方固定安装有位于输出转轴(10)外侧和净化筒体(1)内腔的第三研磨辊(22)，所述第三研磨辊(22)的底部固定安装有位于输出转轴(10)外侧和净化筒体(1)内腔的小颗粒过滤板(23)，所述小颗粒过滤板(23)的下方固定安装有位于输出转轴(10)外侧和净化筒体(1)内腔的过滤海绵(24)，所述过滤海绵(24)的底部固定安装有位于输出转轴(10)外侧和净化筒体(1)内腔的PP棉滤板(25)，所述PP棉滤板(25)的底部固定安装有位于输出转轴(10)外侧和净化筒体(1)内腔的活性炭滤板(26)，所述活性炭滤板(26)的下方固定安装有位于轴座(11)底部和输出转轴(10)外侧缓冲网(27)，所述缓冲网(27)的底部固定安装有位于净化筒体(1)内腔底部的沉淀箱(28)。
2.根据权利要求1所述的一种市政废水高效回收净化利用装置，其特征在于：所述入水管(7)包括有管体(71)，所述管体(71)的内腔右侧壁上开设有插槽(72)，所述插槽(72)内固定安装有插板(73)，所述插板(73)的左侧固定安装有位于管体(71)内腔的滤渣板(74)，所述滤渣板(74)的左侧固定安装有抽拉板(75)，所述抽拉板(75)的顶部固定安装有限位板(76)，所述限位板(76)的底部固定安装有滑轨(77)，所述抽拉板(75)的顶部固定安装有搭板(78)，所述搭板(78)的顶部固定安装有第二旋转轴(79)。
3.根据权利要求1所述的一种市政废水高效回收净化利用装置，其特征在于：所述万向轮(4)包括有固定块(41)，所述固定块(41)的输出轴处固定安装有第一旋转轴(42)，所述第一旋转轴(42)的外侧固定安装有位于固定块(41)底部的连接块(43)，所述连接块(43)的两侧均固定安装有U型插杆(44)，所述U型插杆(44)的内侧与滚轮(45)的轴心处固定连接。
4.根据权利要求1所述的一种市政废水高效回收净化利用装置，其特征在于：所述支撑脚(2)、斜撑架(3)和万向轮(4)的数量均为两个，所述支撑脚(2)、斜撑架(3)和万向轮(4)均以净化筒体(1)的纵向中线为对称轴对称分布，所述斜撑架(3)倾斜角度在三十度至四十五度之间。
5.根据权利要求1所述的一种市政废水高效回收净化利用装置，其特征在于：所述第一刀片(12)的长度小于第二刀片(13)的长度，所述第二刀片(13)的长度小于第三刀片(14)的长度。
6.根据权利要求1所述的一种市政废水高效回收净化利用装置，其特征在于：所述大颗粒过滤板(19)、中颗粒过滤板(21)、小颗粒过滤板(23)和缓冲网(27)均通过滤板安装座(15)与净化筒体(1)的内腔两侧臂固定连接。
7.根据权利要求1所述的一种市政废水高效回收净化利用装置，其特征在于：所述大颗粒过滤板(19)、中颗粒过滤板(21)、小颗粒过滤板(23)和缓冲网(27)均通过安装框架(16)与滤板安装座(15)固定连接。
8.根据权利要求2所述的一种市政废水高效回收净化利用装置，其特征在于：所述滤渣板(74)的右侧与插板(73)的左侧焊接，所述滤渣板(74)的左侧与抽拉板(75)的右侧焊接。
9.根据权利要求2所述的一种市政废水高效回收净化利用装置，其特征在于：所述抽拉板(75)和限位板(76)为一体成型结构，所述限位板(76)与搭板(78)的连接关系为卡接。
说明书
一种市政废水高效回收净化利用装置
技术领域
本发明涉及净水设备技术领域，具体为一种市政废水高效回收净化利用装置。
背景技术
废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化减少污染，以达到废水回收、复用和充分利用水资源，通过物理作用分离和回收废水中不溶解的呈悬浮状态的污染物废水处理法，可分为重力分离法、离心分离法和筛滤截留法等。
目前市场上现有的废水净化装置主要针对单项的过滤功能进行改进，如中国专利CN 202688156 U提供的一种废水净化系统沉淀物处理装置，其具有减小重金属对环境的影响的优点，但该净水装置在实际使用过程中往往会出现过滤效率慢，会严重影响到净化装置在实际使用过程中对水的供应，故而提出一种市政废水高效回收净化利用装置来解决上述所提出的问题。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种市政废水高效回收净化利用装置，具备净化效率高等优点，解决了目前市场上现有的净水装置在实际使用过程中会出现过滤效率慢，会严重影响到净化装置在实际使用过程中对水的供应的问题。
(二)技术方案
为实现上述净化效率高目的，本发明提供如下技术方案：一种市政废水高效回收净化利用装置，包括净化筒体，净化筒体的两侧均固定安装有支撑脚，所述支撑脚的内侧固定安装有位于净化筒体外侧的斜撑杆，所述支撑脚的底部固定安装有万向轮，所述净化筒体的底部连通有出水口，所述净化筒体的左侧固定安装有安装环，所述安装环的顶部连通有位于净化筒体左侧的入水管，所述净化筒体的顶部固定安装有驱动电机，所述驱动电机的两侧均固定安装有位于净化筒体顶部的电机安装座，所述驱动电机的底部固定安装有位于净化筒体内腔的输出转轴，所述输出转轴的底部固定安装有轴座，所述输出转轴的两侧均固定安装有位于净化筒体内腔的第一刀片，所述第一刀片的下方固定安装有位于净化筒体内腔和输出转轴两侧的第二刀片，所述第二刀片的下方固定安装有位于净化筒体内腔和输出转轴两侧的第三刀片，所述净化筒体的内腔两侧臂上均固定安装有滤板安装座，所述滤板安装座的内侧固定安装有位于输出转轴外侧和净化筒体内腔的安装框架，所述安装框架的内腔固定安装有过滤网，所述安装框架的下方固定安装有位于输出转轴外侧和净化筒体内腔的第一研磨辊，所述第一研磨辊的底部固定安装有位于输出转轴外侧和净化筒体内腔的大颗粒过滤板，所述大颗粒过滤板的下方固定安装有位于输出转轴外侧和净化筒体内腔的第二研磨辊，所述第二研磨辊的底部固定安装有位于输出转轴外侧和净化筒体内腔的中颗粒过滤板，所述中颗粒过滤板的下方固定安装有位于输出转轴外侧和净化筒体内腔的第三研磨辊，所述第三研磨辊的底部固定安装有位于输出转轴外侧和净化筒体内腔的小颗粒过滤板，所述小颗粒过滤板的下方固定安装有位于输出转轴外侧和净化筒体内腔的过滤海绵，所述过滤海绵的底部固定安装有位于输出转轴外侧和净化筒体内腔的PP棉滤板，所述PP棉滤板的底部固定安装有位于输出转轴外侧和净化筒体内腔的活性炭滤板，所述活性炭滤板的下方固定安装有位于轴座底部和输出转轴外侧缓冲网，所述缓冲网的底部固定安装有位于净化筒体内腔底部的沉淀箱。
优选的，所述入水管包括有管体，所述管体的内腔右侧壁上开设有插槽，所述插槽内固定安装有插板，所述插板的左侧固定安装有位于管体内腔的滤渣板，所述滤渣板的左侧固定安装有抽拉板，所述抽拉板的顶部固定安装有限位板，所述限位板的底部固定安装有滑轨，所述抽拉板的顶部固定安装有搭板，所述搭板的顶部固定安装有第二旋转轴。
优选的，所述万向轮包括有固定块，所述固定块的输出轴处固定安装有第一旋转轴，所述第一旋转轴的外侧固定安装有位于固定块底部的连接块，所述连接块的两侧均固定安装有U型插杆，所述U型插杆的内侧与滚轮的轴心处固定连接。
优选的，所述支撑脚、斜撑架和万向轮的数量均为两个，所述支撑脚、斜撑架和万向轮均以净化筒体的纵向中线为对称轴对称分布，所述斜撑架倾斜角度在三十度至四十五度之间。
优选的，所述第一刀片的长度小于第二刀片的长度，所述第二刀片的长度小于第三刀片的长度。
优选的，所述大颗粒过滤板、中颗粒过滤板、小颗粒过滤板和缓冲网均通过滤板安装座与净化筒体的内腔两侧臂固定连接。
优选的，所述大颗粒过滤板、中颗粒过滤板、小颗粒过滤板和缓冲网均通过安装框架与滤板安装座固定连接。
优选的，所述滤渣板的右侧与插板的左侧焊接，所述滤渣板的左侧与抽拉板的右侧焊接。
优选的，所述抽拉板和限位板为一体成型结构，所述限位板与搭板的连接关系为卡接。
(三)有益效果
与现有技术相比，本发明提供了一种市政废水高效回收净化利用装置，具备以下有益效果：
1、该市政废水高效回收净化利用装置，通过设置净化筒体左侧的入水管和入水管上管体、插槽、插板、滤渣板、抽拉板、限位板、滑轨、搭板和第二旋转轴之间的结构连接，可以有效保证市政废水从入水管处输入净化筒体内可以有效将废渣直接过滤掉，同时在滤渣板上的废渣堆积多的时候，可以直接将滤渣板由抽拉板带着拉出来，可以方便对滤渣板进行清洗，有效保证了净化装置整体不会因为废渣的堵塞，造成净化的效率不好的问题。
2、该市政废水高效回收净化利用装置，通过设置驱动电机驱动输出转轴进行转动，有效保证了第一刀片、第二刀片和第三刀片之间的结构连接，可以有效对没有滤掉的废渣进行切碎处理，然后通过过滤网过滤，有效提高了废水净化装置的净化效率。
3、该市政废水高效回收净化利用装置，通过设置净化筒体内腔、第一研磨辊、大颗粒过滤板、第二研磨辊、中颗粒过滤板、第三研磨辊和小颗粒过滤板之间的结构连接，可以有效将废渣分为三个层次进行碾碎，然后通过大颗粒过滤板、中颗粒过滤板和小颗粒过滤板有效过滤废渣，有效提高了废水净化装置的净化效率。
