申请日2017.06.27
公开(公告)日2017.08.18
IPC分类号B01D46/00; B01D46/10; B01D46/02; B01D53/28
摘要
本发明公开了一种滤袋防水处理装置包括装置本体，所述装置本体的一侧固定安装有水平设置的进气管，进气管的内壁固定连接有滤板，滤板位于装置本体的内部，所述进气管的一端固定连接有吸水槽，吸水槽为U形结构，且吸水槽与进气管连通，吸水槽的底部内壁固定安装有水平设置的干燥箱，所述吸水槽远离滤板的一端固定连接有倒流管，倒流管倾斜设置于装置本体的内部，装置本体的底部内壁固定安装有竖直设置的支撑杆，支撑杆的顶部与倒流管的底部固定连接，倒流管的顶部铰接有翻盖，翻盖的一端固定安装有固定块，固定块上开设有通孔。本发明既可除去水气，避免糊袋现象的发生，又可以方便滤袋的更换，结构简单，使用方便，易于推广。
权利要求书

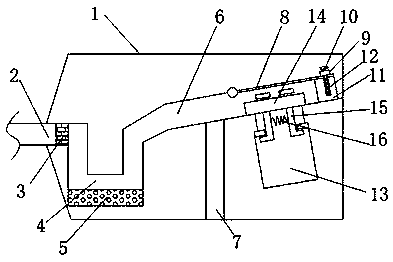

1.一种滤袋防水处理装置，包括装置本体(1)，其特征在于，所述装置本体(1)的一侧固定安装有水平设置的进气管(2)，进气管(2)的内壁固定连接有滤板(3)，滤板(3)位于装置本体(1)的内部，所述进气管(2)的一端固定连接有吸水槽(4)，吸水槽(4)为U形结构，且吸水槽(4)与进气管(2)连通，所述吸水槽(4)的底部内壁固定安装有水平设置的干燥箱(5)，所述吸水槽(4)远离滤板(3)的一端固定连接有倒流管(6)，倒流管(6)倾斜设置于装置本体(1)的内部，所述装置本体(1)的底部内壁固定安装有竖直设置的支撑杆(7)，支撑杆(7)的顶部与倒流管(6)的底部固定连接，所述倒流管(6)的顶部铰接有翻盖(8)，翻盖(8)的一端固定安装有固定块(9)，固定块(9)上开设有通孔，通孔内螺纹安装有竖直设置的螺纹杆(10)，所述倒流管(6)的一端内壁固定安装有堵塞块(11)，堵塞块(11)与倒流管(6)适配，堵塞块(11)上开设有螺纹孔(12)，螺纹孔(12)与螺纹杆(10)相适配，所述倒流管(6)的底部开设有通孔，通孔下方固定连接有滤袋槽(13)，滤袋槽(13)与倒流管(6)连通，所述滤袋槽(13)的顶部接触连接有安装板(14)，安装板(14)位于倒流管(6)的内部，所述安装板(14)上开设有通孔，通孔为长方形结构，通孔内滑动安装有竖直设置的滑杆(15)，滑杆(15)为L形结构，滑杆(15)的下端贯穿通孔延伸至滤袋槽(13)的内部，滑杆(15)为两个，且对称设置，所述滑杆(15)的一侧固定连接有弹簧(16)，弹簧(16)与倒流管(6)平行设置。
2.根据权利要求1所述的一种滤袋 防水处理装置，其特征在于，所述弹簧(16)为多个，且平行设置于安装板(14)的下方。
3.根据权利要求1所述的一种滤袋防水处理装置，其特征在于，所述螺纹杆(10)与滑杆(15)的顶部固均定安装有手柄，手柄为十字形结构。
4.根据权利要求1所述的一种滤袋防水处理装置，其特征在于，所述干燥箱(5)内盛放有氯化钙干燥剂，干燥剂表面套设有纸膜。
5.根据权利要求1所述的一种滤袋防水处理装置，其特征在于，所述滤袋槽(13)内壁上对称设置有卡块，卡块与滑杆(15)的下端相适配。
6.根据权利要求1所述的一种滤袋防水处理装置，其特征在于，所述装置本体(1)上设有开口，开口位于翻盖(8)的上方。
说明书
一种滤袋防水处理装置
技术领域
本发明涉及滤袋技术领域，尤其涉及一种滤袋防水处理装置。
背景技术
滤袋是袋式除尘器运行过程中的关键部分。滤袋采用纺织的滤布或非纺织的毡制成，利用纤维织物的过滤作用对含尘气体进行过滤，当含尘气体进入袋式除尘器地，颗粒大、比重大的粉尘，由于重力的作用沉降下来，落入灰斗，含有较细小粉尘的气体在通过滤料时，粉尘被阻留，使气体得到净化。除尘滤袋又称过滤尘袋、除尘袋、除尘滤袋、积尘袋、除尘器布袋、收尘袋等。除尘配件专业制造基地-滤袋是袋式除尘器运行过程中的关键部分，通常圆筒型滤袋垂直地悬挂在除尘器中。滤袋的面料和设计应尽量追求高效过滤、易于粉尘剥离及经久耐用效果，滤料使用一段时间后，由于筛滤、碰撞、滞留、扩散、静电等效应，滤袋表面积聚了一层粉尘，这层粉尘称为初层，在此以后的运动过程中，初层成了滤料的主要过滤层，依靠初层的作用，网孔较大的滤料也能获得较高的过滤效率。
现有的除尘器在滤袋防水方面存在很大缺陷，尤其对湿含尘气体(尤其对吸水性、潮解性粉尘)滤袋的表面更易捕集粉尘，产生糊袋现象，造成除尘器损坏，由于滤袋经常更换，安装与拆卸繁琐复杂，且造成资源的浪费，所以需要一种滤袋防水处理装置老满足人们的需求。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种滤袋防水处理装置。
为了实现上述目的，本发明采用了如下技术方案：一种滤袋防水处理装置，包括装置本体，所述装置本体的一侧固定安装有水平设置的进气管，进气管的内壁固定连接有滤板，滤板位于装置本体的内部，所述进气管的一端固定连接有吸水槽，吸水槽为U形结构，且吸水槽与进气管连通，所述吸水槽的底部内壁固定安装有水平设置的干燥箱，所述吸水槽远离滤板的一端固定连接有倒流管，倒流管倾斜设置于装置本体的内部，所述装置本体的底部内壁固定安装有竖直设置的支撑杆，支撑杆的顶部与倒流管的底部固定连接，所述倒流管的顶部铰接有翻盖，翻盖的一端固定安装有固定块，固定块上开设有通孔，通孔内螺纹安装有竖直设置的螺纹杆，所述倒流管的一端内壁固定安装有堵塞块，堵塞块与倒流管适配，堵塞块上开设有螺纹孔，螺纹孔与螺纹杆相适配，所述倒流管的底部开设有通孔，通孔下方固定连接有滤袋槽，滤袋槽与倒流管连通，所述滤袋槽的顶部接触连接有安装板，安装板位于倒流管的内部，所述安装板上开设有通孔，通孔为长方形结构，通孔内滑动安装有竖直设置的滑杆，滑杆为L形结构，滑杆的下端贯穿通孔延伸至滤袋槽的内部，滑杆为两个，且对称设置，所述滑杆的一侧固定连接有弹簧，弹簧与倒流管平行设置。
优选的，所述弹簧为多个，且平行设置于安装板的下方。
优选的，所述螺纹杆与滑杆的顶部固均定安装有手柄，手柄为十字形结构。
优选的，所述干燥箱内盛放有氯化钙干燥剂，干燥剂表面套设有纸膜。
优选的，所述滤袋槽内壁上对称设置有卡块，卡块与滑杆的下端相适配。
优选的，装置本体上设有开口，开口位于翻盖的上方。
本发明的有益效果是：通过吸水槽和倒流管的倾斜设置，在进气过程中的水珠一部分被吸水槽吸收，还有一部分残留在倒流管上，由于倒流管是倾斜设置，水珠会流入干燥箱内被吸收，防止了水进入滤袋;通过滑杆与弹簧的配合，把滤袋固定在滤袋槽内，防止滤袋坍塌，便于滤袋的安装和拆卸。本发明既可以除去水气，避免糊袋现象的发生，又可以方便滤袋的更换，结构简单，使用方便，易于推广。
