申请日2017.06.13
公开(公告)日2017.12.01
IPC分类号A47L11/30
摘要
本发明公开了一种新型地面a href="http://www.dowater.com/" style="text-decoration:none">污水 处理装置，包括负压抽取装置以及吸头，所述负压抽取装置的内部一侧固定安装有吸风机，所述吸风机的出风处设置有集水仓，所述集水仓内放置有水槽，所述集水仓的上方开设有连通的出风口，所述吸头的顶部固定连接有把手，所述吸头的中间位置设置有第二安装腔，所述第二安装腔的两侧分别设置有第一安装腔和第三安装腔，所述第二安装腔从左到右安装有多个吸盘，且多个吸盘均通过导气管与吸风机的吸风口连接，所述第二安装腔内安装有海绵座，所述第一安装腔和第三安装腔内均安装有毛刷头。本发明可对地面污水进行吸附处理，在吸取的同时还能对地面进行刷洗，采用的是组合式的洗头，便于更换和安装。

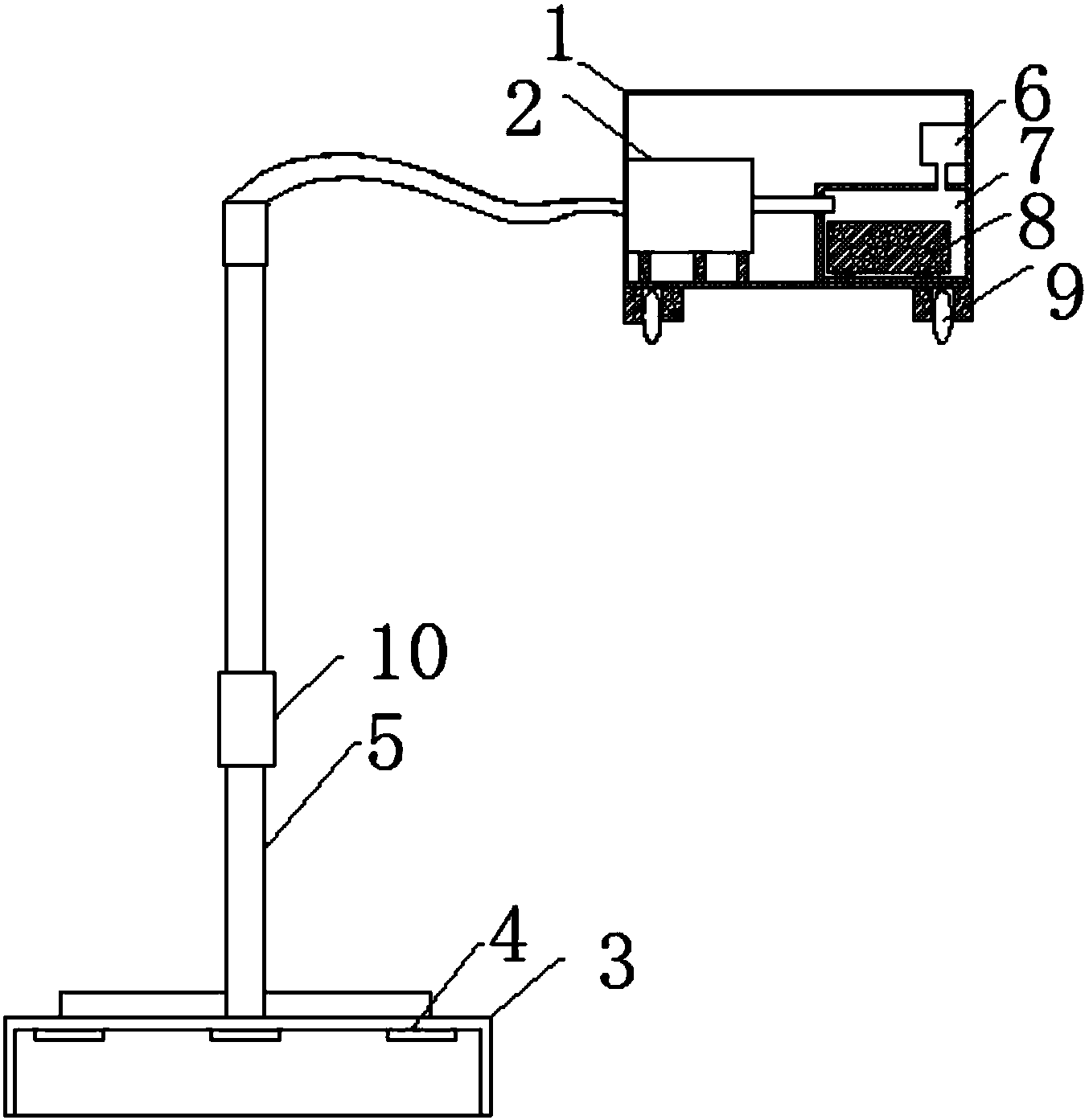

摘要附图
权利要求书
1.一种新型地面污水处理装置，包括负压抽取装置(1)以及吸头(3)，其特征在于：所述负压抽取装置(1)的内部一侧固定安装有吸风机(2)，所述吸风机(2)的出风处设置有集水仓(7)，所述集水仓(7)内放置有水槽(8)，所述集水仓(7)的上方开设有连通的出风口(6)，所述吸头(3)的顶部固定连接有把手(5)，所述吸头(3)的中间位置设置有第二安装腔(32)，所述第二安装腔(32)的两侧分别设置有第一安装腔(31)和第三安装腔(33)，所述第二安装腔(32)从左到右安装有多个吸盘(4)，且多个吸盘(4)均通过导气管与吸风机(2)的吸风口连接，所述第二安装腔(32)内安装有海绵座(12)，所述第一安装腔(31)和第三安装腔(33)内均安装有毛刷头(11)，所述集水仓(7)的侧壁铰接有集水仓门(13)，所述集水仓门(13)上安装有按锁(14)。
2.根据权利要求1所述的一种新型地面污水处理装置，其特征在于：所述把手(5)的中间位置套接有防滑套筒(10)。
3.根据权利要求1所述的一种新型地面污水处理装置，其特征在于：所述出风口(6)上固定安装有滤网(15)。
4.根据权利要求1所述的一种新型地面污水处理装置，其特征在于：所述负压抽取装置(1)的底部四角均安装有万向轮(9)。
5.根据权利要求1所述的一种新型地面污水处理装置，其特征在于：所述海绵座(12)的顶部粘合了安装座(16)，所述安装座(16)呈条体形状，且与吸盘(4)错开安装在海绵座(12)的顶部。
说明书
一种新型地面污水处理装置
技术领域
本发明涉及地面污水处理技术领域，具体为一种新型地面污水处理装置。
背景技术
生活中经常会遇到室内外地表积水，譬如手术是，因创面冲洗需要，血水常常遍洒于地，污水积表，不但影响环境美观，也给人们的行走带来不便，尤其是对老人和小孩，容易滑倒。人们通常采用的拖把或者扫帚对污水进行清除处理，但是拖把的吸水量有限，工作量大，而现有的地面污水处理装置仅仅只能起到吸取污水的作用，而且结构固定，不能更换，在对地面污水进行处理的时候不能对地面进行刷洗，不能去除地面顽固的污垢。因此有需要设计一种新型地面污水处理装置。
发明内容
本发明的目的在于提供一种新型地面污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种新型地面污水处理装置，包括负压抽取装置以及吸头，所述负压抽取装置的内部一侧固定安装有吸风机，所述吸风机的出风处设置有集水仓，所述集水仓内放置有水槽，所述集水仓的上方开设有连通的出风口，所述吸头的顶部固定连接有把手，所述吸头的中间位置设置有第二安装腔，所述第二安装腔的两侧分别设置有第一安装腔和第三安装腔，所述第二安装腔从左到右安装有多个吸盘，且多个吸盘均通过导气管与吸风机的吸风口连接，所述第二安装腔内安装有海绵座，所述第一安装腔和第三安装腔内均安装有毛刷头，所述集水仓的侧壁铰接有集水仓门，所述集水仓门上安装有按锁。
优选的，所述把手的中间位置套接有防滑套筒。
优选的，所述出风口上固定安装有滤网。
优选的，所述负压抽取装置的底部四角均安装有万向轮。
优选的，所述海绵座的顶部粘合了安装座，所述安装座呈条体形状，且与吸盘错开安装在海绵座的顶部。
与现有技术相比，本发明的有益效果是：此发明通过设置负压抽取装置和与之连通的吸头，来进行对地面污水进行吸附处理，通过在吸头上安装海绵座，因为海绵具有很强的吸水能力，能够将地面上的污水吸取，避免吸盘与地面的直接接触，适用范围广，同时海绵座起到了一定的过滤作用，通过设置吸盘，吸盘在负压抽取装置的作用下，将海绵座内的污水抽取到负压抽出装置内，并排放到水槽中，通过在海绵座的前后安装毛刷头，可在对地面污水吸取的同时进行刷洗，同时海绵座以及毛头刷都是通过固定螺母安装在吸头上，便于更换和安装。
