申请日2017.05.23
公开(公告)日2017.08.18
IPC分类号B63J4/00; B63B13/00
摘要
本发明公开一种经压载水处理系统取样分析后的废水排放系统及船舶，废水排放系统包括：收集柜，收集柜位于取样分析单元的正下方，用于收集取样分析后的废水;压载泵，压载泵的进口管与收集柜的废水排放管路选择性连通，压载泵的出口管与压载主管连通，用于将收集柜内的废水排放至压载主管;气动隔膜泵，气动隔膜泵设置在废水排放管路上;触动组件，触动组件与气动隔膜泵连接，并与收集柜内的液位相关联，当收集柜内的液位达到设定值时，触动组件驱动气动隔膜泵自动开启。本发明可实现对取样分析后的废水进行单独的自动收集及排放，而且整个废水排放系统的管路设置非常简单。
权利要求书
1.一种经压载水处理系统取样分析后的废水排放系统，其特征在于，包括：
收集柜，所述收集柜位于取样分析单元的正下方，用于收集经压载水处理系统取样分析后的废水;
压载泵，所述压载泵的进口管与所述收集柜的废水排放管路选择性连通，所述压载泵的出口管与压载主管连通，用于将所述收集柜内的废水排放至所述压载主管;
气动隔膜泵，所述气动隔膜泵设置在所述废水排放管路上;
触动组件，所述触动组件与所述气动隔膜泵连接，并与所述收集柜内的液位相关联，当所述收集柜内的液位达到设定值时，所述触动组件驱动所述气动隔膜泵自动开启。
2.根据权利要求1所述的经压载水处理系统取样分析后的废水排放系统，其特征在于，所述触动组件包括设置于所述收集柜内的浮筒、与所述浮筒连接的限位触动部以及机械限位阀，所述机械限位阀通过压缩空气管路与所述气动隔膜泵选择性连通，当所述收集柜内的液位达到设定值时，所述浮筒推动所述限位触动部移动以打开所述机械限位阀，所述气动隔膜泵自动开启。
3.根据权利要求2所述的经压载水处理系统取样分析后的废水排放系统，其特征在于，所述限位触动部包括升降杆、连杆以及触动杆，所述连杆一端与所述升降杆连接，另一端与所述触动杆连接，所述升降杆远离所述连杆的一端位于所述收集柜内并与所述浮筒连接，所述触动杆远离所述连杆的一端通过转轴与外部的待固定面转动连接，所述触动杆间隔设置于所述机械限位阀的下方。
4.根据权利要求3所述的经压载水处理系统取样分析后的废水排放系统，其特征在于，所述连杆包括第一连接部和第二连接部，所述第二连接部沿其长度方向开设有调整长孔，所述第一连接部具有相连接的第一连接段和第二连接段，所述第一连接段通过螺母与所述升降杆锁紧，所述第二连接段通过销轴与所述第二连接部连接，所述销轴与所述调整长孔相配合并可沿所述调整长孔的长度方向移动，所述第二连接段与所述升降杆连接，所述第二连接部远离所述第一连接部的一端与所述触动杆连接。
5.根据权利要求4所述的经压载水处理系统取样分析后的废水排放系统，其特征在于，所述触动杆包括触动杆本体和垂直连接部，所述垂直连接部一端与所述触动杆本体垂直连接，另一端朝向靠近所述收集柜的方向延伸，所述垂直连接部上设有锁紧螺母，所述第二连接部远离所述第一连接部的一端与所述锁紧螺母螺纹连接，所述触动杆本体远离所述垂直连接部的一端通过转轴与外部的待固定面转动连接，所述转轴水平设置并垂直于所述触动杆本体。
6.根据权利要求4所述的经压载水处理系统取样分析后的废水排放系统，其特征在于，所述收集柜内设置有导向柱，所述导向柱外套设有可沿所述导向柱的长度方向移动的导向轴套，所述浮筒与所述导向轴套固定连接并邻近所述导向轴套的下端，所述导向轴套远离所述浮筒的一端与所述升降杆固定连接。
7.根据权利要求6所述的经压载水处理系统取样分析后的废水排放系统，其特征在于，所述收集柜内位于所述导向柱的正下方设置有安装基座，所述安装基座包括水平设置的座板和两个间隔设置的支撑板，所述座板的两端分别与两个所述支撑板的上端连接，所述支撑板的下端与所述收集柜的底部固定连接，所述座板具有与所述导向柱相配合的螺纹孔，所述导向柱与所述座板螺纹旋接并通过螺母锁紧。
8.根据权利要求1至7任一项所述的经压载水处理系统取样分析后的废水排放系统，其特征在于，还包括截止止回阀，所述截止止回阀设置在所述气动隔膜泵与所述压载泵之间的废水排放管路上。
9.根据权利要求1至7任一项所述的经压载水处理系统取样分析后的废水排放系统，其特征在于，还包括截止阀和截止止回阀，所述截止阀设置在所述气动隔膜泵与所述收集柜之间的废水排放管路上，所述截止止回阀设置在所述气动隔膜泵与所述压载泵之间的废水排放管路上。
10.一种船舶，其特征在于，包括权利要求1至9任一项所述的经压载水处理系统取样分析后的废水排放系统。
说明书
经压载水处理系统取样分析后的废水排放系统及船舶
技术领域
本发明涉及压载水处理技术领域，具体涉及一种经压载水处理系统取样分析后的废水排放系统及包含其的船舶。
背景技术
现行的电催化及电解等型式的压载水处理系统，在其装载压载水或卸载压载水的过程中都需要通过取样分析单元对压载水进行取样分析。
压载水处理系统的取样分析单元通过其内部的取样泵从压载主管中抽取部分压载水，在其所抽取的这部分取样水中有一部分会经过单元中的分析仪进行分析，其余的取样液则通过旁通管路直接排走。
由于经过取样分析单元中的分析仪分析后的排出的“分析液”(废水)压力非常小，为了确保取样分析能够持续、顺畅的进行，其通常只能依靠重力进行本地敞开式泄放。由于整个压载水的装载或者卸载过程时间较长，因此整个过程所产生的废水的总量往往远超一般污水井的设计容量，这会造成正常装载过程中污水井不可避免性报警;且由于污水井设计的目的是对舱内含油污水进行收集，因此就算污水井设计容积足够大，如将废水直接泄放至污水井跟含油污水一起收集，也会增加船舶污水的收集及处理难度及费用。因此直接将取样分析液排污水井的排放方式缺陷非常明显，实船通常的做法是设置专门的舱底水舱或容量足够大的收集柜对“废水”进行专门的收集，但其需占用较大的船上空间，而且还需为此设置专门的透气、测量及排放管路等。
发明内容
本发明的一个目的在于：提供一种经压载水处理系统取样分析后的废水排放系统，可自动对取样分析后的废水进行收集并及时排放。
本发明的另一个目的在于：提供一种船舶，可以有效解决经压载水处理系统取样分析后的废水的排放并减少船舶上不必要的管路和舱柜的设置。
为达上述目的，本发明采用以下技术方案：

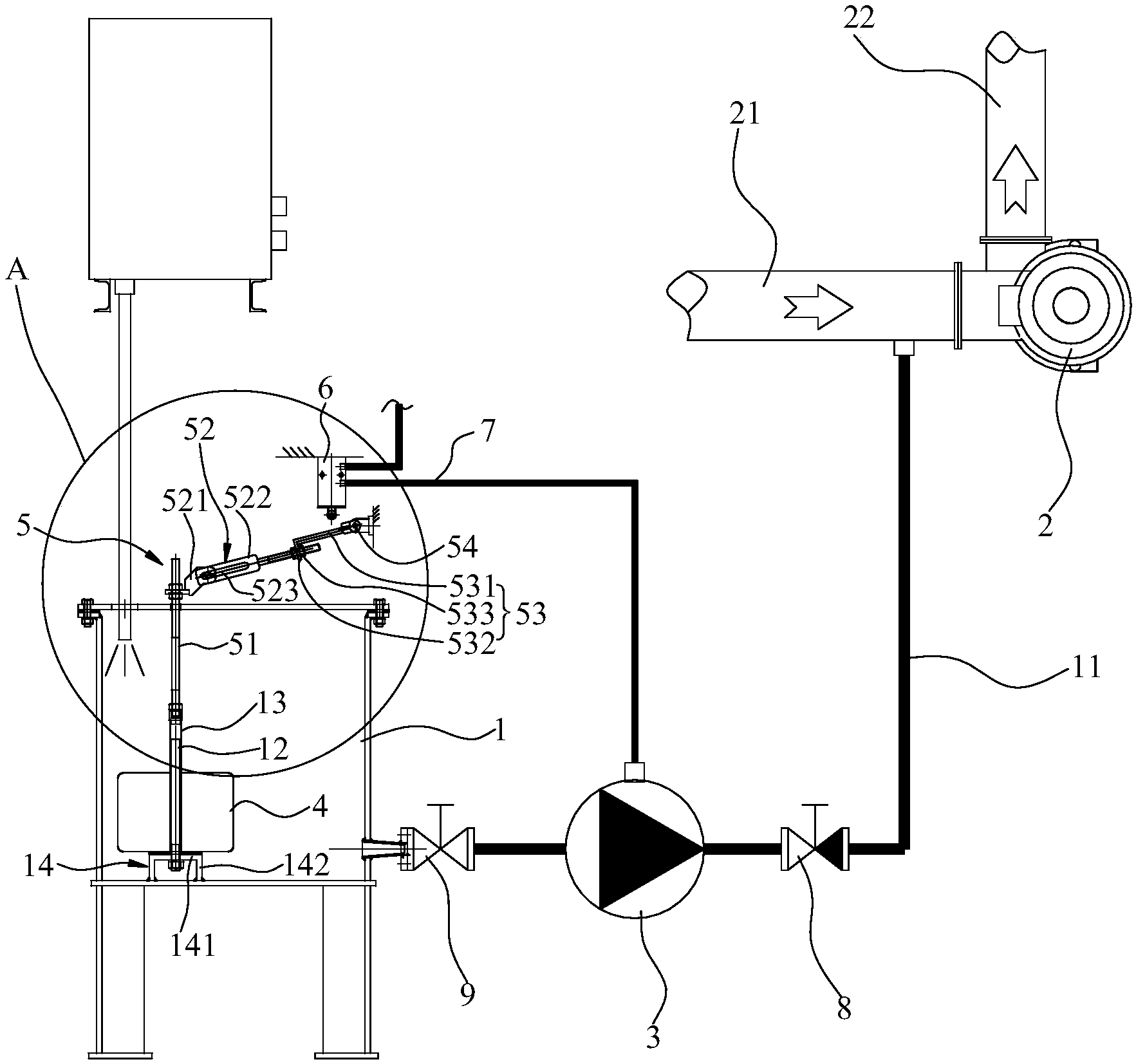

提供一种经压载水处理系统取样分析后的废水排放系统，包括：
收集柜，所述收集柜位于取样分析单元的正下方，用于收集取样分析后的废水;
压载泵，所述压载泵的进口管与所述收集柜的废水排放管路选择性连通，所述压载泵的出口管与压载主管连通，用于将所述收集柜内的废水排放至所述压载主管;
气动隔膜泵，所述气动隔膜泵设置在所述废水排放管路上;
触动组件，所述触动组件与所述气动隔膜泵连接，并与所述收集柜内的液位相关联，当所述收集柜内的液位达到设定值时，所述触动组件驱动所述气动隔膜泵自动开启。
作为经压载水处理系统取样分析后的废水排放系统的一种优选方案，所述触动组件包括设置于所述收集柜内的浮筒、与所述浮筒连接的限位触动部以及机械限位阀，所述机械限位阀通过压缩空气管路与所述气动隔膜泵选择性连通，当所述收集柜内的液位达到设定值时，所述浮筒推动所述限位触动部移动以打开所述机械限位阀，所述气动隔膜泵自动开启。
作为经压载水处理系统取样分析后的废水排放系统的一种优选方案，所述限位触动部包括升降杆、连杆以及触动杆，所述连杆一端与所述升降杆连接，另一端与所述触动杆连接，所述升降杆远离所述连杆的一端位于所述收集柜内并与所述浮筒连接，所述触动杆远离所述连杆的一端通过转轴与外部的待固定面转动连接，所述触动杆间隔设置于所述机械限位阀的下方。
作为经压载水处理系统取样分析后的废水排放系统的一种优选方案，所述连杆包括第一连接部和第二连接部，所述第二连接部沿其长度方向开设有调整长孔，所述第一连接部具有相连接的第一连接段和第二连接段，所述第一连接段通过螺母与所述升降杆锁紧，所述第二连接段通过销轴与所述第二连接部连接，所述销轴与所述调整长孔相配合并可沿所述调整长孔的长度方向移动，所述第二连接段与所述升降杆连接，所述第二连接部远离所述第一连接部的一端与所述触动杆连接。
作为经压载水处理系统取样分析后的废水排放系统的一种优选方案，所述触动杆包括触动杆本体和垂直连接部，所述垂直连接部一端与所述触动杆本体垂直连接，另一端朝向靠近所述收集柜的方向延伸，所述垂直连接部上设有锁紧螺母，所述第二连接部远离所述第一连接部的一端与所述锁紧螺母螺纹连接，所述触动杆本体远离所述垂直连接部的一端通过转轴与外部的待固定面转动连接，所述转轴水平设置并垂直于所述触动杆本体。
作为经压载水处理系统取样分析后的废水排放系统的一种优选方案，所述收集柜内设置有导向柱，所述导向柱外套设有可沿所述导向柱的长度方向移动的导向轴套，所述浮筒与所述导向轴套固定连接并邻近所述导向轴套的下端，所述导向轴套远离所述浮筒的一端与所述升降杆固定连接。
作为经压载水处理系统取样分析后的废水排放系统的一种优选方案，所述收集柜内位于所述导向柱的正下方设置有安装基座，所述安装基座包括水平设置的座板和两个间隔设置的支撑板，所述座板的两端分别与两个所述支撑板的上端连接，所述支撑板的下端与所述收集柜的底部固定连接，所述座板具有与所述导向柱相配合的螺纹孔，所述导向柱与所述座板螺纹旋接并通过螺母锁紧。
作为经压载水处理系统取样分析后的废水排放系统的一种优选方案，还包括截止止回阀，所述截止止回阀设置在所述气动隔膜泵与所述压载泵之间的废水排放管路上。
作为经压载水处理系统取样分析后的废水排放系统的一种优选方案，还包括截止阀和截止止回阀，所述截止阀设置在所述气动隔膜泵与所述收集柜之间的废水排放管路上，所述截止止回阀设置在所述气动隔膜泵与所述压载泵之间的废水排放管路上。
本发明还提供一种船舶，其包括所述的经压载水处理系统取样分析后的废水排放系统。
本发明的有益效果为：在本发明的经压载水处理系统取样分析后的废水排放系统中，由于收集柜位于压载水处理系统的取样分析单元的正下方，取样分析单元中经过分析后的废水通过重力作用自动泄放于收集柜中;由于触动组件与收集柜内的液位相关联，当收集柜的液位达到一定值时，液位会使得触动组件发生相匹配的动作以触动气动隔膜泵自动开启，气动隔膜泵通过废水排放管路与压载泵连通，通过压载泵将收集柜内超过设定液位值的废液通过压载泵排放至压载主管中进行集中处理，实现了取样分析后的废水的自动收集和排放。
