申请日2017.05.23
公开(公告)日2017.12.08
IPC分类号F23G5/00; F23G5/44; F23G7/04; F23G7/06
摘要
本新型涉一种生活垃圾、垃圾渗滤液的沼气与污泥混合燃烧的焚烧炉，包括承载底座、炉体、燃烧器、传送台、燃料输送管路及尾气排放管路，承载底座为横截面呈矩形的框架结构，炉体嵌于承载底座内，炉体前端面设进料口，后端面设出料口，下端面设至少一个尾气排放口，上端面设燃料供给口，炉体内设横截面为矩形结构的炉膛，传送台位于炉膛内，包括底座、承载台、升降立柱及输送机构，燃烧器通过定位架安装在炉膛顶部，且燃烧器轴线与传送台轴线垂直且相交。本新型一方面可有效的满足对生活垃圾、垃圾渗滤液的沼气与污泥混合物进行焚烧作业的需要，另一方面可有效的避免物料间粘接成块、燃烧残渣包覆在未燃烧物料外而导致的燃烧不充分现象发生。
权利要求书
1.生活垃圾、垃圾渗滤液的沼气与污泥混合燃烧的焚烧炉，其特征在于：所述生活垃圾、垃圾渗滤液的沼气与污泥混合燃烧的焚烧炉包括承载底座、炉体、燃烧器、传送台、燃料输送管路及尾气排放管路，所述的承载底座为横截面呈矩形的框架结构，所述的炉体嵌于承载底座内，并与承载底座通过滑轨滑动连接，所述的承载底座与炉体同轴分布，所述的炉体前端面设进料口，后端面设出料口，下端面设至少一个尾气排放口，上端面设燃料供给口，所述的炉体内设横截面为矩形结构的炉膛，所述的进料口、出料口、尾气排放口和燃料供给口均与炉膛连通，其中所述的进料口、出料口与炉膛同轴分布，所述的尾气排放口与炉膛轴线垂直分布，所述的传送台位于炉膛内，包括底座、承载台、升降立柱及输送机构，所述的底座和承载台间相互平行并同轴分布，且所述承载台位于底座正上方，并通过至少四根升降立柱与底座相互连接，所述的升降立柱分别与底座和承载台垂直连接，并环绕承载台轴线均布，所述的承载台至少四个，并沿着进料口向出料口方向各承载台高度逐级降低，相邻量承载台间的高度差为100—1000毫米，且靠后一级的承载台的有效长度的1/10—1/6部分位于前一级承载台正下方，相邻两承载台间通过至少两条导向轨相互滑动连接，所述的导向轨以承载台中线对称分布并与承载台上端面相互垂直分布，所述的输送机构嵌于承载台上端面并与承载台上端面平行分布，且每一个承载台上均设至少一条输送机构，所述的燃烧器通过定位架安装在炉膛顶部，且燃烧器轴线与传送台轴线垂直且相交，所述的燃烧器若干，并沿着传送台轴线方向均布，所述的燃烧器均通过炉体的燃料供给口与燃料输送管路相互连通，所述的炉体通过尾气排放口与尾气排放管路相互连通，所述的燃料输送管路及尾气排放管路均通过定位机构与承载底座外表面连接。
2.根据权利要求1所述的生活垃圾、垃圾渗滤液的沼气与污泥混合燃烧的焚烧炉,其特征在于：所述的炉体底部与承载底座底部间通过至少两个升降机构相互连接。
3.根据权利要求1所述的生活垃圾、垃圾渗滤液的沼气与污泥混合燃烧的焚烧炉,其特征在于：所述的尾气排放口与炉膛连通位置出设横截面呈倒置等腰体形结构的集气槽。
4.根据权利要求1所述的生活垃圾、垃圾渗滤液的沼气与污泥混合燃烧的焚烧炉,其特征在于：所述的尾气排放口与尾气排放管路间另通过导流风机相互连通。
5.根据权利要求1所述的生活垃圾、垃圾渗滤液的沼气与污泥混合燃烧的焚烧炉,其特征在于：所述的输送机构为输送链排、输送网带中的任意一种。
6.根据权利要求1所述的生活垃圾、垃圾渗滤液的沼气与污泥混合燃烧的焚烧炉,其特征在于：所述的底座、承载台、升降立柱均设水冷降温管，并通过水冷降温管与水冷装置连通。
7.根据权利要求1所述的生活垃圾、垃圾渗滤液的沼气与污泥混合燃烧的焚烧炉,其特征在于：所述的承载台与升降立柱间通过减震弹簧相互连接，且承载台下表面均布至少两个震荡装置。
8.根据权利要求1所述的生活垃圾、垃圾渗滤液的沼气与污泥混合燃烧的焚烧炉,其特征在于：所述的定位架为与传送台上表面相互平行的框架结构，且所述的定位架通过升降驱动机构与炉膛顶部相互连接。
说明书
生活垃圾、垃圾渗滤液的沼气与污泥混合燃烧的焚烧炉
技术领域
本实用新型涉及一种焚烧炉，确切地说是生活垃圾、垃圾渗滤液的沼气与污泥混合燃烧的焚烧炉。
背景技术
目前在进行垃圾、污水等处理作业中，极易产生大量的含有高浓度的有机废水，这些有机废水对周边环境具有严重的污染性，因此需要对这些有机废水进行无害化处理，这些有机废水在无害化处理时，往往会产生大量的沼气和含有有机物的污泥，当前在对这些污泥处理时，主要是通过燃烧将这些污泥中的有机污染物进行无害化处理，但在对这些污泥焚烧时，当前所使用的焚烧炉往往均采用的传统结构，虽然可以满足焚烧的需要，但在焚烧过程中极易出现污泥固结成块现象和燃烧残渣包覆在未燃烧污泥外，导致燃烧不充分现象发生，从而严重的影响了污泥焚烧的工作效率，因此针对这一现象，迫切需要开发一种新型的焚烧炉结构，以满足实际使用的需要。
实用新型内容
针对现有技术上存在的不足，本实用新型提供生活垃圾、垃圾渗滤液的沼气与污泥混合燃烧的焚烧炉，该新型结构简单，集成化程度高，一方面可有效的实现对垃圾焚烧后尾气中的预热进行回收利用，另一方面可有效的对尾气中的酸性物质、异味、重金属颗粒等污染物进行有效的清理，从而达到降低尾气排放对环境污染性的目的。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：

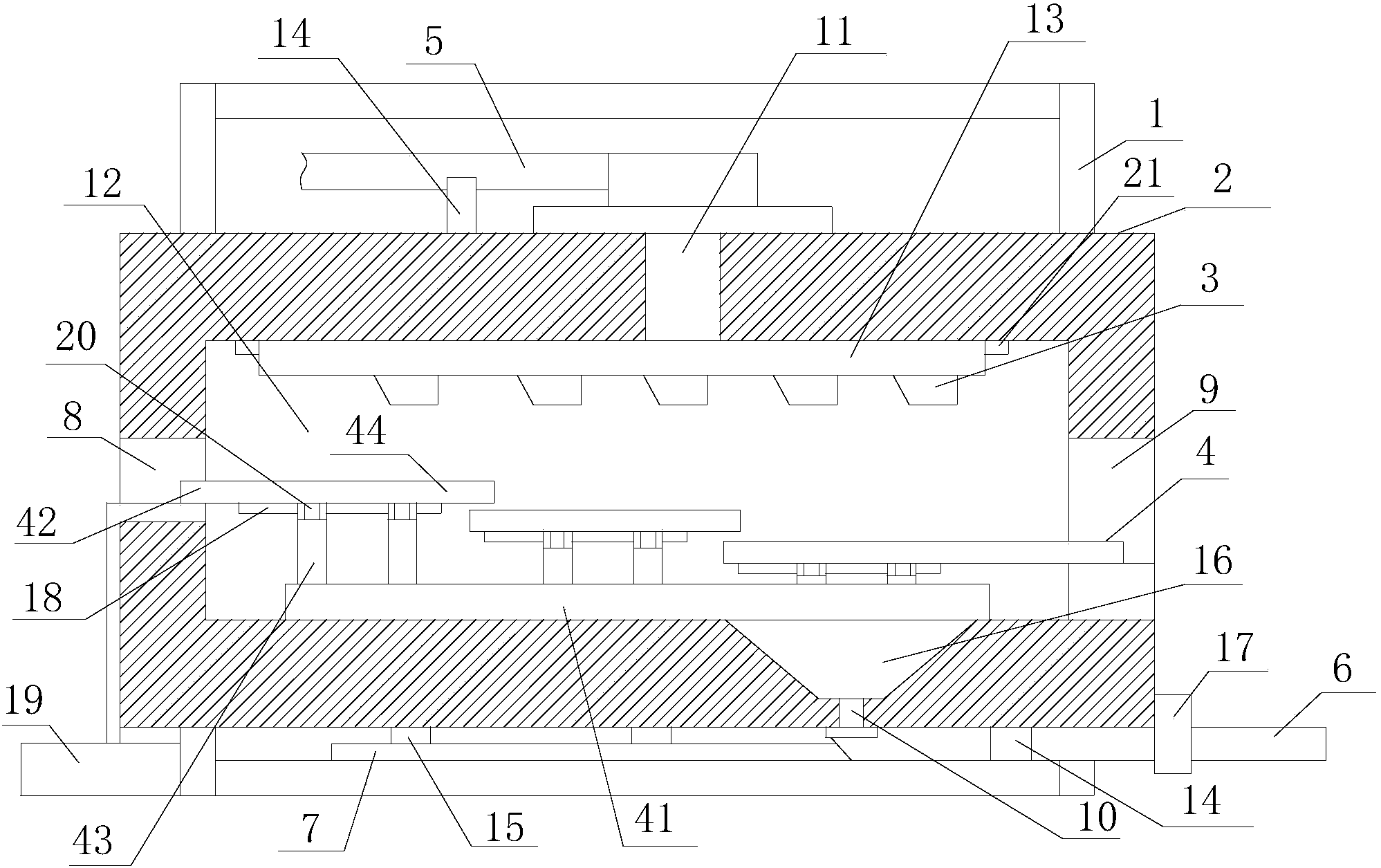

生活垃圾、垃圾渗滤液的沼气与污泥混合燃烧的焚烧炉，包括承载底座、炉体、燃烧器、传送台、燃料输送管路及尾气排放管路，承载底座为横截面呈矩形的框架结构，炉体嵌于承载底座内，并与承载底座通过滑轨滑动连接，承载底座与炉体同轴分布，炉体前端面设进料口，后端面设出料口，下端面设至少一个尾气排放口，上端面设燃料供给口，炉体内设横截面为矩形结构的炉膛，进料口、出料口、尾气排放口和燃料供给口均与炉膛连通，其中进料口、出料口与炉膛同轴分布，尾气排放口与炉膛轴线垂直分布，传送台位于炉膛内，包括底座、承载台、升降立柱及输送机构，底座和承载台间相互平行并同轴分布，且承载台位于底座正上方，并通过至少四根升降立柱与底座相互连接，升降立柱分别与底座和承载台垂直连接，并环绕承载台轴线均布，承载台至少四个，并沿着进料口向出料口方向各承载台高度逐级降低，相邻量承载台间的高度差为100—1000毫米，且靠后一级的承载台的有效长度的1/10—1/6部分位于前一级承载台正下方，相邻两承载台间通过至少两条导向轨相互滑动连接，导向轨以承载台中线对称分布并与承载台上端面相互垂直分布，输送机构嵌于承载台上端面并与承载台上端面平行分布，且每一个承载台上均设至少一条输送机构，燃烧器通过定位架安装在炉膛顶部，且燃烧器轴线与传送台轴线垂直且相交，燃烧器若干，并沿着传送台轴线方向均布，燃烧器均通过炉体的燃料供给口与燃料输送管路相互连通，炉体通过尾气排放口与尾气排放管路相互连通，燃料输送管路及尾气排放管路均通过定位机构与承载底座外表面连接。
进一步的，所述的炉体底部与承载底座底部间通过至少两个升降机构相互连接。
进一步的，所述的尾气排放口与炉膛连通位置出设横截面呈倒置等腰体形结构的集气槽
进一步的，所述的尾气排放口与尾气排放管路间另通过导流风机相互连通。
进一步的，所述所述的输送机构为输送链排、输送网带中的任意一种。
进一步的，所述的底座、承载台、升降立柱均设水冷降温管，并通过水冷降温管与水冷装置连通。
进一步的，所述的承载台与升降立柱间通过减震弹簧相互连接，且承载台下表面均布至少两个震荡装置。
进一步的，所述的定位架为与传送台上表面相互平行的框架结构，且所述的定位架通过升降驱动机构与炉膛顶部相互连接。
本新型结构简单，集成化程度高，一方面可有效的满足对生活垃圾、垃圾渗滤液的沼气与污泥混合物进行焚烧作业的需要，另一方面可在燃烧作业中，有效的避免物料间粘接成块、燃烧残渣包覆在未燃烧物料外而导致的燃烧不充分现象发生，从而提高对生活垃圾、垃圾渗滤液的沼气与污泥混合焚烧作业的工作效率和质量。
