申请日2017.06.22
公开(公告)日2017.08.29
IPC分类号B01D29/50; B01D29/66; B01D29/96
摘要
本发明公开了一种滤网式自清洗污水过滤装置，包括过滤器壳体和过滤网，所述过滤器壳体的内部固定有进水管，所述进水管的底部等距设置有多个喷头，所述过滤器壳体的内部通过隔板连接有过滤板和底板，所述过滤板和底板的内部中间位置处设置有过滤网，所述过滤网的中间位置处设置有关于过滤网相垂直的上滤网和下滤网，所述上滤网和下滤网的一端通过第一滑动凹槽连接有固定板，所述下滤网的底部通过第二滑动凹槽与隔板一侧固定的滑板连接。本发明中，过滤器壳体内部设置有相互垂直的过滤网，污水进入过滤器内部之后，会经过三次过滤网过滤，保证了污水能过滤的更加干净。
权利要求书

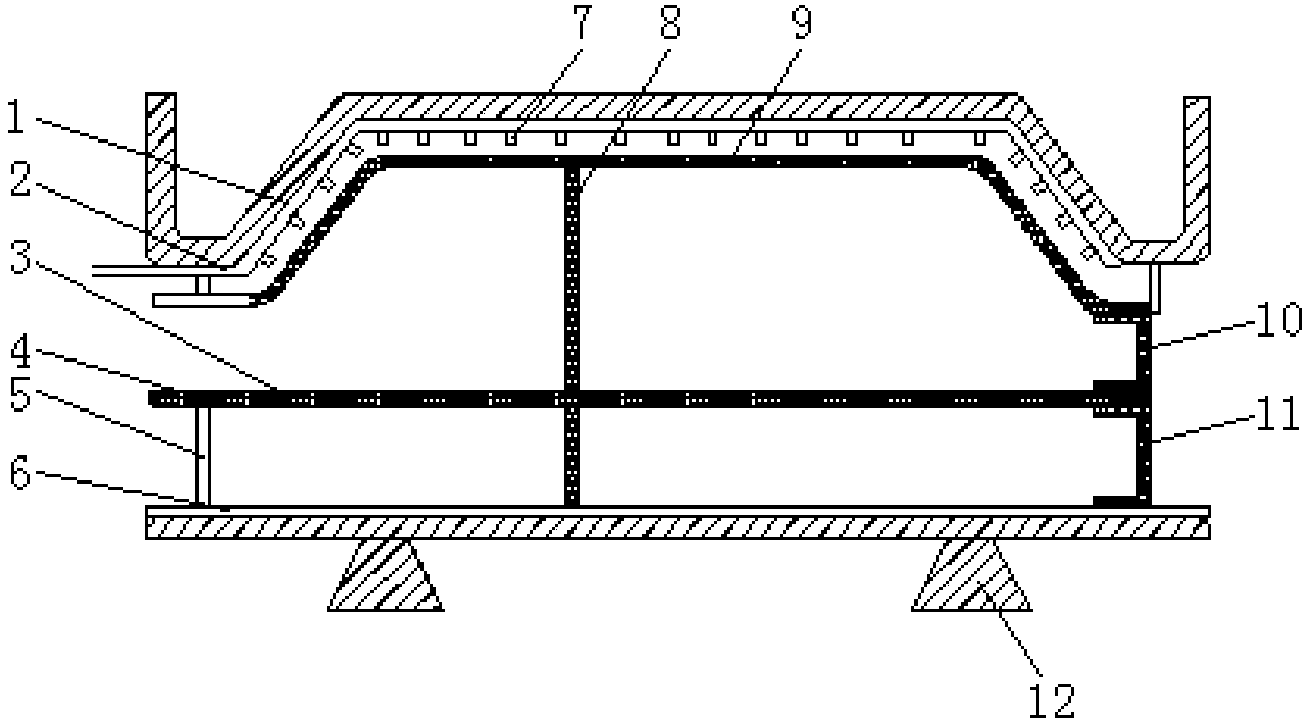

1.一种滤网式自清洗污水过滤装置，包括过滤器壳体(1)和过滤网(8)，其特征在于，所述过滤器壳体(1)的内部固定有进水管(2)，所述进水管(2)的底部等距设置有多个喷头(7)，所述过滤器壳体(1)的内部通过隔板(5)连接有过滤板(9)和底板(6)，所述过滤板(9)和底板的内部中间位置处设置有过滤网(8)，所述过滤网(8)的中间位置处设置有关于过滤网(8)相垂直的上滤网(3)和下滤网(4)，所述上滤网(3)和下滤网(4)的一端通过第一滑动凹槽(13)连接有固定板(14)，所述下滤网(4)的底部通过第二滑动凹槽(16)与隔板(5)一侧固定的滑板(15)连接，所述上滤网(3)的顶部固定有第一U型过滤网(10)，所述下滤网(4)的底部设置有第二U型过滤网(11)，所述过滤器壳体(1)的底部设置有两个关于过滤器壳体(1)竖直中线对称的底座(12)。
2.根据权利要求1所述的一种滤网式自清洗污水过滤装置，其特征在于，所述上滤网(3)与下滤网(4)相互平行，且上滤网(3)的滤孔与下滤网(4)的滤孔处均设置有密封垫圈。
3.根据权利要求1所述的一种滤网式自清洗污水过滤装置，其特征在于，所述第一滑动凹槽(13)的一侧设置有两个用于固定上滤网(3)的销钉。
4.根据权利要求1所述的一种滤网式自清洗污水过滤装置，其特征在于，所述U型过滤器(10)为可拆卸结构。
5.根据权利要求1所述的一种滤网式自清洗污水过滤装置，其特征在于，所述喷头(7)为可旋转结构。
说明书
一种滤网式自清洗污水过滤装置
技术领域
本发明涉及污水过滤装置技术领域，尤其涉及一种滤网式自清洗污水过滤装置。
背景技术
污水处理，是为使污水达到排水某一水体或再次使用的水质要求，并对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，污水过滤装置在污水处理过程中起到十分重要的作用。
然而现有的滤网式污水过滤装置在使用上仍存在一定的不足之处，使用时，滤网式污水过滤装置只能对污水进行单次过滤，污水过滤不彻底，且污水过滤后滤网清洗十分麻烦，清洗过程费时费力。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种滤网式自清洗污水过滤装置。
为了实现上述目的，本发明采用了如下技术方案：一种滤网式自清洗污水过滤装置，包括过滤器壳体和过滤网，所述过滤器壳体的内部固定有进水管，所述进水管的底部等距设置有多个喷头，所述过滤器壳体的内部通过隔板连接有过滤板和底板，所述过滤板和底板的内部中间位置处设置有过滤网，所述过滤网的中间位置处设置有关于过滤网相垂直的上滤网和下滤网，所述上滤网和下滤网的一端通过第一滑动凹槽连接有固定板，所述下滤网的底部通过第二滑动凹槽与隔板一侧固定的滑板连接，所述上滤网的顶部固定有第一U型过滤网，所述下滤网的底部设置有第二U型过滤网，所述过滤器壳体的底部设置有两个关于过滤器壳体竖直中线对称的底座。
作为上述技术方案的进一步描述：
所述上滤网与下滤网相互平行，且上滤网的滤孔与下滤网的滤孔处均设置有密封垫圈。
作为上述技术方案的进一步描述：
所述第一滑动凹槽的一侧设置有两个用于固定上滤网的销钉。
作为上述技术方案的进一步描述：
所述U型过滤器为可拆卸结构。
作为上述技术方案的进一步描述：
所述喷头为可旋转结构。
本发明中，首先，过滤器壳体内部设置有相互垂直的过滤网，污水进入过滤器内部之后，会经过三次过滤网过滤，保证了污水能过滤的更加干净，其次，过滤器壳体的内部设置有旋转式喷头，可对过滤板进行冲洗，并且过滤器壳体内部设置的上滤网和下滤网为可滑动结构，方便对滤网进行清理，第一U型过滤网和第二U型过滤网为可拆卸结构，同样方便清理，最后，上滤网能与下滤网进行完全贴合，上滤网的滤孔与下滤网的滤孔正好错开，且滤孔处均设置有密封垫圈可使得上滤孔与下滤孔为密闭结构，污水不能通过，可使得清洗过程中，污水的过滤物能完全沉淀在上滤网和下滤网上，方便对过滤物进行处理。
