申请日2017.05.18
公开(公告)日2017.08.18
IPC分类号C02F9/04; H04L29/08
摘要
本发明涉及水处理技术领域，具体涉及一种远程多功能自动水处理系统，PLC控制中心通过与远程控制端相连，实现远程控制，PLC控制中心通过蓝牙通信系统与智能手机和平板电脑相连，实现移动控制，PLC控制中心通过继电控制器与水处理系统中的水泵和其他用电器相连，用于控制水处理系统中用电器的开关，水泵保护电路用于保护水泵的安，即全当水井内的水位下降到最低限度时，就自动切断电机的电源，从而保证了电机的安全，PLC控制中心硬件是由PLC，输入/输出电路以及外围设备组成，PLC控制中心各种控制功能是通过软件来实现，能完成逻辑运算、定时、计数等功能，能进行算术运算.可进行开关量控制，又可进行模拟量控制，能与计算机联成网络，实现分级控制。
权利要求书
1.一种远程多功能自动水处理系统，包括水处理系统，其特征在于：包括PLC控制中心、GPRS通信系统、蓝牙通信系统、继电控制器和水泵保护电路;所述PLC控制中心通过所述与远程控制端相连，实现远程控制，所述PLC控制中心通过所述蓝牙通信系统与智能手机和平板电脑相连，实现移动控制，所述PLC控制中心通过继电控制器与所述水处理系统中的水泵和其他用电器相连，用于控制所述水处理系统中用电器的开关，所述水泵保护电路用于保护水泵的安，即全当水井内的水位下降到最低限度时，就自动切断电机的电源，从而保证了电机的安全，所述PLC控制中心硬件是由PLC，输入/输出电路以及外围设备组成，所述PLC控制中心各种控制功能是通过软件来实现，能完成逻辑运算、定时、计数等功能，而且能进行算术运算.可进行开关量控制，又可进行模拟量控制，还能与计算机联成网络，实现分级控制。
2.根据权利要求1所述的远程多功能自动水处理系统，其特征在于：所述水处理系统包括以下几个阶段：
(1)废水调节阶段：废水自动收进入污水 收集池，到到指定刻度，系统自动开始运行，进行PH值调节;
(2)沉淀反应阶段：PH调节完成后，水由液体溢流到沉淀槽，PLC系统指示G2开始启动，进行沉淀反应;
(3)高级氧化阶段：废水经沉淀完全后，废水溢流至氧化反应槽，PLC系统控制G3运作;
(4)消毒处理阶段：氧化完全后，废水溢流进入消毒处理槽，同时“臭氧发生器”开始启动，经0.5h完成消毒杀菌;
(5)过滤阶段：杀菌消毒完成后，PLC系统指示P2开始运作，15分钟内完成后续的净化过滤，得达标排放清水，最终排放。
3.根据权利要求1所述的远程多功能自动水处理系统，其特征在于：所述GPRS通信系统的GRPS通信电路主要由电源电路、GPRS模块、SIM接口电路和串行接口电路部分构成。
4.根据权利要求3所述的远程多功能自动水处理系统，其特征在于：所述GPRS通信系统包括以下功能模块：数据采集模块;开关量输入数据采集模块;开关量输出模块;数据库管理模块;通信模块;系统升级模块。
5.根据权利要求1所述的远程多功能自动水处理系统，其特征在于：所述蓝牙通信系统包括：基带控制器、2.4～2.5GHz的数字智能无线电和程序数据存储器，通过该模块，系统可以提供无线标准UART接口，支持波特率9.6kbps、19.2kbps、38.4kbps、57.6kbps、115.21kbps、230.4kbps、460.8kbps、92l.6kbps。
6.根据权利要求1所述的远程多功能自动水处理系统，其特征在于：所述水泵保护电路中交流上电源经变压器降压、整流后输出9V直流电压，当需要水泵工作时，可按动一下按钮S，开关电路TWH8778被触发而导通，光电藕合器向双向可控硅提供触发信号，可控硅3CT导通，交流接触器工作，其触点闭合，接通电机电源，水泵向外抽水，水泵抽水以后，由水将A、B两端短接，TWH8778保护导通，这时松开S，水泵仍正常工作。
7.根据权利要求6所述的远程多功能自动水处理系统，其特征在于：如果经几个小时的连续抽水以后，水井中的水被抽干，A、B两端由于无水而断开，开关电路TWH8778被置"0"而截止，双向可控硅也不导通，接触器K释放，水泵电机便停止工作。
说明书
一种远程多功能自动水处理系统
技术领域
本发明涉及水处理技术领域，具体涉及一种远程多功能自动水处理系统。
背景技术
水处理的方式包括物理处理和化学处理。人类进行水处理的方式已经有相当多年历史，物理方法包括利用各种孔径大小不同的滤材，利用吸附或阻隔方式，将水中的杂质排除在外，吸附方式中较重要者为以活性炭进行吸附，阻隔方法则是将水通过滤材，让体积较大的杂质无法通过，进而获得较为干净的水。另外，物理方法也包括沉淀法，就是让比重较小的杂质浮于水面捞出，或是比重较大的杂质沉淀于下，进而取得。化学方法则是利用各种化学药品将水中杂质转化为对人体伤害较小的物质，或是将杂质集中，历史最久的化学处理方法应该可以算是用明矾加入水中，水中杂质集合后，体积变大，便可用过滤法，将杂质去除。水处理是指为使水质达到一定使用标准而采取的物理、化学措施。饮用水的最低标准由环保部门制定。工业用水有自己的要求。水的温度、颜色、透明度、气味、味道等物理特性是判断水质好坏的基本标准。水的化学特性，如其酸碱度、所溶解的固体物浓度和氧气含量等，也是判断水质的重要标准。如有些草原自然水中全溶固体物浓度高达1000毫克/升，而加拿大规定饮用水中全溶固体物浓度不得超过500毫克/升，许多工业用水还要求浓度不得高于200毫克/升。这种水，即便其物理性质符合要求，也不能随便使用。另外，来自自然界、核事故和核电站等的放射性元素含量，也是必须进行监测的重要特性。许多城市未来将大量兴建垃圾焚烧厂、污泥焚烧厂及生物质电站等工程，以破除垃圾、污泥围城的困局。锅炉作为垃圾焚烧厂等工程的核心配套设施，其运行效果关系到焚烧厂的稳定运行。在专利号为CN201610952278的专利文件中，公开了一种水处理系统，包括预处理系统，反洗系统，一级反渗透系统，二级反渗透系统，EDI系统以及终端供水系统;反洗系统的一端与预处理系统连接，另一端与一级反渗透系统连接;二级反渗透系统的一端与一级反渗透系统连接，另一端与EDI系统连接;终端供水系统与EDI系统连接。它的优点是水处理系统流程安全、稳定、可靠，能耗低，自动化程度高、人力维护成本低，针对各加药环节进行了优化，水处理系统增加了Sum保安过滤器，提高了二级反渗透系统运行的安全性，促使整套水处理系统更加完善。
上述专利文件适用于生活垃圾深度综合处理项目除盐水系统。根据进出水的水质情况，调整或优化处理水处理系统。该水处理系统流程安全、稳定、可靠，能耗低，自动化程度高、人力维护成本低，针对各加药环节进行了优化，但是对于如何提供一种结构简单，操作便捷，可实现远程控制，处理效果更好的远程多功能自动水处理系统缺少技术性解决方案。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种远程多功能自动水处理系统，用于解决如何提供一种结构简单，操作便捷，可实现远程控制，处理效果更好的远程多功能自动水处理系统的问题。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：
一种远程多功能自动水处理系统，包括水处理系统，其特征在于：包括PLC控制中心、GPRS通信系统、蓝牙通信系统、继电控制器和水泵保护电路;所述PLC控制中心通过所述与远程控制端相连，实现远程控制，所述PLC控制中心通过所述蓝牙通信系统与智能手机和平板电脑相连，实现移动控制，所述PLC控制中心通过继电控制器与所述水处理系统中的水泵和其他用电器相连，用于控制所述水处理系统中用电器的开关，所述水泵保护电路用于保护水泵的安，即全当水井内的水位下降到最低限度时，就自动切断电机的电源，从而保证了电机的安全，所述PLC控制中心硬件是由PLC，输入/输出电路以及外围设备组成，所述PLC控制中心各种控制功能是通过软件来实现，能完成逻辑运算、定时、计数等功能，而且能进行算术运算.可进行开关量控制，又可进行模拟量控制，还能与计算机联成网络，实现分级控制。

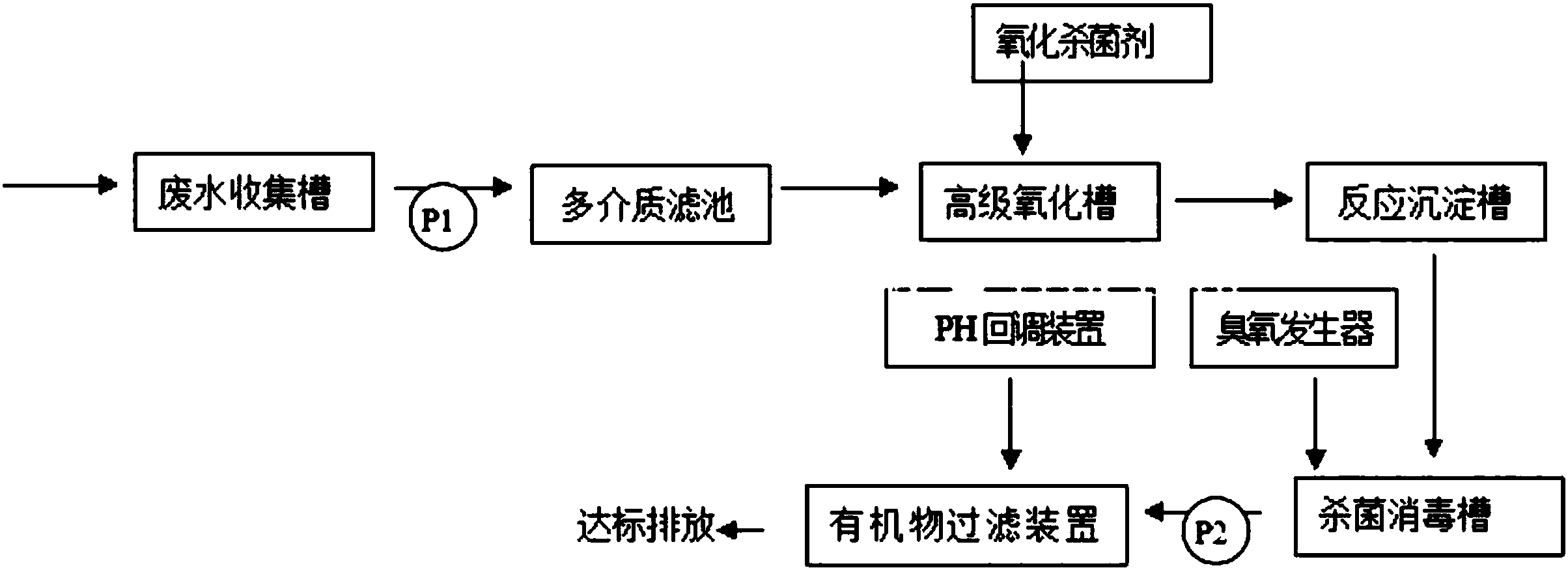

优选的，所述水处理系统包括以下几个阶段：
(1)废水调节阶段：废水自动收进入污水收集池，到到指定刻度，系统自动开始运行，进行PH值调节;
(2)沉淀反应阶段：PH调节完成后，水由液体溢流到沉淀槽，PLC系统指示G2开始启动，进行沉淀反应;
(3)高级氧化阶段：废水经沉淀完全后，废水溢流至氧化反应槽，PLC系统控制G3运作;
(4)消毒处理阶段：氧化完全后，废水溢流进入消毒处理槽，同时“臭氧发生器”开始启动，经0.5h完成消毒杀菌;
(5)过滤阶段：杀菌消毒完成后，PLC系统指示P2开始运作，15分钟内完成后续的净化过滤，得达标排放清水，最终排放。
优选的，所述GPRS通信系统的GRPS通信电路主要由电源电路、GPRS模块、SIM接口电路和串行接口电路部分构成。
优选的，所述GPRS通信系统包括以下功能模块：数据采集模块;开关量输入数据采集模块;开关量输出模块;数据库管理模块;通信模块;系统升级模块。
优选的，所述蓝牙通信系统包括：基带控制器、2.4～2.5GHz的数字智能无线电和程序数据存储器，通过该模块，系统可以提供无线标准UART接口，支持波特率9.6kbps、19.2kbps、38.4kbps、57.6kbps、115.21kbps、230.4kbps、460.8kbps、92l.6kbps。
优选的，所述水泵保护电路中交流上电源经变压器降压、整流后输出9V直流电压，当需要水泵工作时，可按动一下按钮S，开关电路TWH8778被触发而导通，光电藕合器向双向可控硅提供触发信号，可控硅3CT导通，交流接触器工作，其触点闭合，接通电机电源，水泵向外抽水，水泵抽水以后，由水将A、B两端短接，TWH8778保护导通，这时松开S，水泵仍正常工作。
优选的，如果经几个小时的连续抽水以后，水井中的水被抽干，A、B两端由于无水而断开，开关电路TWH8778被置"0"而截止，双向可控硅也不导通，接触器K释放，水泵电机便停止工作。
(三)有益效果
本发明PLC控制中心通过所述与远程控制端相连，实现远程控制，所述PLC控制中心通过所述蓝牙通信系统与智能手机和平板电脑相连，实现移动控制，所述PLC控制中心通过继电控制器与所述水处理系统中的水泵和其他用电器相连，用于控制所述水处理系统中用电器的开关，所述水泵保护电路用于保护水泵的安，即全当水井内的水位下降到最低限度时，就自动切断电机的电源，从而保证了电机的安全，所述PLC控制中心硬件是由PLC，输入/输出电路以及外围设备组成，所述PLC控制中心各种控制功能是通过软件来实现，能完成逻辑运算、定时、计数等功能，而且能进行算术运算.可进行开关量控制，又可进行模拟量控制，还能与计算机联成网络，实现分级控制，本发明结构简单，操作便捷，可实现远程控制，处理效果更好，具有很强的创造性。
