申请日2017.06.02
公开(公告)日2017.09.19
IPC分类号C02F9/14
摘要
本发明公开了一种城市污水处理装置及处理工艺的升级方法，针对原有城镇污水处理工艺的升级完善装置及方法，格栅、沉沙池、集水池、提升泵组、配水池、多级上下折流式循环厌氧缺氧滤池+生物接触氧化池、沉淀池和消毒排放池按顺序处理连接，生物接触氧化池出水通过回流泵组回流至多级厌氧缺氧滤池中，沉淀池底部污泥通过排泥设施向外排出至污泥池。本发明针对原有系统的不足和问题给予一一完善和升级方法，同时通过在线监测仪器，高度实现自动化，在充分利用现有DSET生化处理水池的前提下，不增加土建工程量，有效避免污泥堵塞现象、提高了氧气利用率、提升了单位容积污水处理池的处理效率、提高了污水的处理质量，有效保障了出水水质的升级改造。

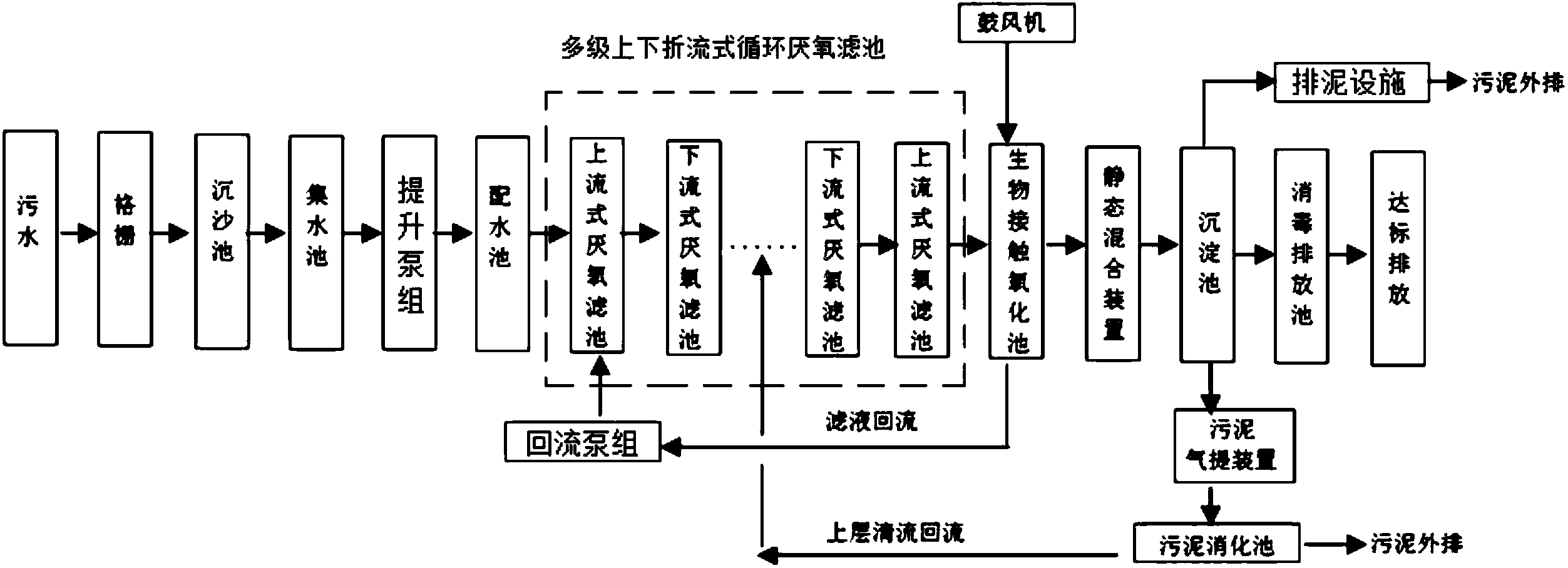

摘要附图
权利要求书
1.一种城市污水处理装置，其特征在于：格栅、沉沙池、集水池、提升泵组、配水池、多级上下折流式循环厌氧滤池、生物接触氧化池、沉淀池、消毒排放池按顺序连接，所述生物接触氧化池的出水通过回流泵组回流至多级上下折流式循环厌氧滤池中的的第一级厌氧滤池中，所述沉淀池底部连接排泥设施，所述沉淀池中的下层污泥沉淀物经污泥气提装置通入污泥消化池中进行处理，上层清液通过管道通入消毒排放池、所述生物接触氧化池和沉淀池之间设有静态混合装置，且内部加有除磷剂，进行二级除磷处理，所述污泥消化池中的上层清液回流至多级上下折流式循环厌氧滤池，所述消毒排放池与加氯间连接，所述生物接触氧化池与鼓风机配合工作。
2.根据权利要求1所述的一种城市污水处理装置，其特征在于：所述多级上下折流式循环厌氧滤池的第一级厌氧滤池和最后一级厌氧滤池均为上流式厌氧滤池。
3.根据权利要求1所述的一种城市污水处理装置，其特征在于：所述多级上下折流式循环厌氧滤池和生物接触氧化池的进水端均采用多点式脉冲布水装置。
4.根据权利要求1所述的一种城市污水处理装置，其特征在于：所述生物接触氧化池内设置有在线溶氧仪与在线污泥浓度监测仪。
5.根据权利要求1或4所述的一种城市污水处理装置，其特征在于：所述回流泵组与第一级厌氧滤池连接管道之间设有在线流量仪进行实时监测。
6.根据权利要求5所述的一种城市污水处理装置，其特征在于：所述多级上下折流式循环厌氧滤池和生物接触氧化池中采用的填料为组合式生化抗老化填料。
7.根据权利要求1所述的一种城市污水处理装置，其特征在于：所述除磷剂为聚合硫酸亚铁、聚合氯化铝中的一种。
8.一种城市污水处理工艺的升级方法，其特征在于：权利要求1-7所述的一种城市污水处理装置是基于原有的城镇污水处理工艺进行升级改造，具体步骤如下：
步骤一：在格栅和多级上下折流式循环厌氧滤池之间按顺序添加沉沙池、集水池和配水池，经格栅预处理的污水流经沉沙池和集水池后通过提升泵组进入配水池，并由配水池进入多级上下折流式循环厌氧滤池;
步骤二：多级上下折流式循环厌氧滤池和生物接触氧化池的进水端均采用多点式脉冲布水装置;
步骤三：在生物接触氧化池内设置有在线溶氧仪与在线污泥浓度监测仪，同时在回流泵组与第一级厌氧滤池连接管道之间设有在线流量仪进行实时监测;
步骤四：更新内部填料，采用新型组合式生化抗老化填料，提高了填料的表面积;
步骤五：在生物接触氧化池和沉淀池之间增设静态混合装置，并在内部投加除磷剂，进行二级除磷处理;
步骤六：在沉淀池底部增设排泥设施，当系统运行时间长久导致池底污泥沉积之后，短时间内开启排泥设施进行抽吸排泥;
步骤七：对原有的多级上下折流式循环厌氧滤池采用的滤液回流设施进行改造，在生物接触氧化池连接回流泵组，将生物接触氧化池的出水回流至多级上下折流式循环厌氧滤池。
说明书
一种城市污水处理装置及处理工艺的升级方法
技术领域
本发明涉及一种城市污水处理装置及处理工艺的升级方法，属于污水处理领域。
背景技术
传统的城市污水处理工艺以生物接触氧化法、活性污泥法居多，前者虽然分解有机物效果良好，但动力消耗大，相应的配套设施多，后者虽动力消耗小，但分解时间长甚至分解不完全，影响整体效果，因此出现了集厌氧、好氧于一体的污水处理新工艺。而公开号为CN1259491A的申请公开了新颖城市污水处理工艺，即采用DEST工艺(一种地埋式多级上下折流淹没式厌氧-缺氧-好氧处理工艺)，在生物接触氧化前采取多级厌氧循环分解大部分的有机物质，对少部分难分解的或未分解的有机物，再通过生物接触氧化处理，集厌氧、好氧于一体。但是该工艺仍存在以下缺陷：
1、生化系统进水端布水系统存在缺陷、目前采用的支母管道分配布水，经过长久运行、等到池底泥层较厚时非常容易堵塞;
2、由于生化系统进水端产生堵塞，导致生化系统前端水池池底淤泥沉积、产酸产气现象明显，同时导致后端好氧曝气氧气利用率降低;
3、后端好氧池出水回流系统运行实际情况难以监测、影响系统脱氨的硝化反硝化的过程、从而影响去除污水中氨氮的机理功能。
4、现有的填料催化老化、降低了生物菌种的密度和数量，同时由于DEST池底排泥不通畅、底部出现大量无机污泥和活性污泥混合在一起、影响生化系统去除有机污染物的能力。
5、针对系统除磷的效果比较单一，除了生化系统除磷之外，在DEST系统内部无二级脱磷方法。
发明内容
本发明为了克服现有技术的缺陷，提供一种城市污水处理装置及处理工艺的升级方法，改变了系统的布水方式，增加了排泥设备和在线监控设备，通过结合使用组合式生化抗老化填料和增加二级除磷装置，充分利用现有的水池和土建工程的基础上、不增加土建工程量，确保出水水质中的有机污染物和氮磷达标排放。
一种城市污水处理装置，格栅、沉沙池、集水池、提升泵组、配水池、多级上下折流式循环厌氧滤池、生物接触氧化池、沉淀池、消毒排放池按顺序连接，所述生物接触氧化池的出水通过回流泵组回流至多级上下折流式循环厌氧滤池中的的第一级厌氧滤池中，所述沉淀池底部连接排泥设施，所述沉淀池中的下层污泥沉淀物经污泥气提装置通入污泥消化池中进行处理，上层清液通过管道通入消毒排放池、所述生物接触氧化池和沉淀池之间设有静态混合装置，且内部加有除磷剂，进行二级除磷处理，所述污泥消化池中的上层清液回流至多级上下折流式循环厌氧滤池，所述消毒排放池与加氯间连接，所述生物接触氧化池与鼓风机配合工作。
优选地，所述多级上下折流式循环厌氧滤池的第一级厌氧滤池和最后一级厌氧滤池均为上流式厌氧滤池。
优选地，所述多级上下折流式循环厌氧滤池和生物接触氧化池的进水端均采用多点式脉冲布水装置。
优选地，所述生物接触氧化池内设置有在线溶氧仪与在线污泥浓度监测仪。
优选地，所述回流泵组与第一级厌氧滤池连接管道之间设有在线流量仪进行实时监测。
优选地，所述多级上下折流式循环厌氧滤池和生物接触氧化池中采用的填料为组合式生化抗老化填料。
优选地，所述除磷剂为聚合硫酸亚铁、聚合氯化铝中的一种。
一种城市污水处理工艺的升级方法，权利要求1-7所述的一种城市污水处理装置是基于原有的城镇污水处理工艺进行升级改造，具体步骤如下：
步骤一：在格栅和多级上下折流式循环厌氧滤池之间按顺序添加沉沙池、集水池和配水池，经格栅预处理的污水流经沉沙池和集水池后通过提升泵组进入配水池，并由配水池进入多级上下折流式循环厌氧滤池;
步骤二：多级上下折流式循环厌氧滤池和生物接触氧化池的进水端均采用多点式脉冲布水装置;
步骤三：在生物接触氧化池内设置有在线溶氧仪与在线污泥浓度监测仪，同时在回流泵组与第一级厌氧滤池连接管道之间设有在线流量仪进行实时监测;
步骤四：更新内部填料，采用新型组合式生化抗老化填料，提高了填料的表面积;
步骤五：在生物接触氧化池和沉淀池之间增设静态混合装置，并在内部投加除磷剂，进行二级除磷处理;
步骤六：在沉淀池底部增设排泥设施，当系统运行时间长久导致池底污泥沉积之后，短时间内开启排泥设施进行抽吸排泥;
步骤七：对原有的多级上下折流式循环厌氧滤池采用的滤液回流设施进行改造，在生物接触氧化池连接回流泵组，将生物接触氧化池的出水回流至多级上下折流式循环厌氧滤池。
有益效果:本发明公开了一种城市污水处理装置及处理工艺的升级方法，采取上下折流式循环厌氧缺氧滤池+生物接触氧化池循环运行，结合生物接触氧化、沉淀、消毒的方法，针对原有系统的不足和问题、针对性的给予一一完善和升级方法，同时通过在线监测仪器，高度实现自动化，在充分利用现有DSET生化处理水池的前提下(不增加土建工程量)，通过内部系统的完善和新材料、新装备的应用，有效避免污泥堵塞现象、设置了操作管理方便的排泥系统、提高了氧气利用率、明显提升单位容积污水处理池的处理效率、提高了污水的处理质量，有效保障了出水水质的升级改造
