申请日2017.06.06
公开(公告)日2017.08.25
IPC分类号C02F1/00; E02B15/10; B63B17/00; C02F103/18
摘要
本发明公开了一种脱硫废水回收利用装置，包括废水池、管道、法兰、阀门、水泵以及捞渣机，废水池、水泵以及捞渣机依次通过管道连接，在管道上设有法兰以及阀门。由于脱硫废水含盐量较高，脱硫废水的排放会直接造成土壤和水体理化性质的改变，破坏土壤生态、影响水生生物以及地表和地下水源，本发明用脱硫废水来补水捞渣机船体水位运行，减少循环水的补水量，节省水资源。另外，本发明结构简单，操作方便。
权利要求书

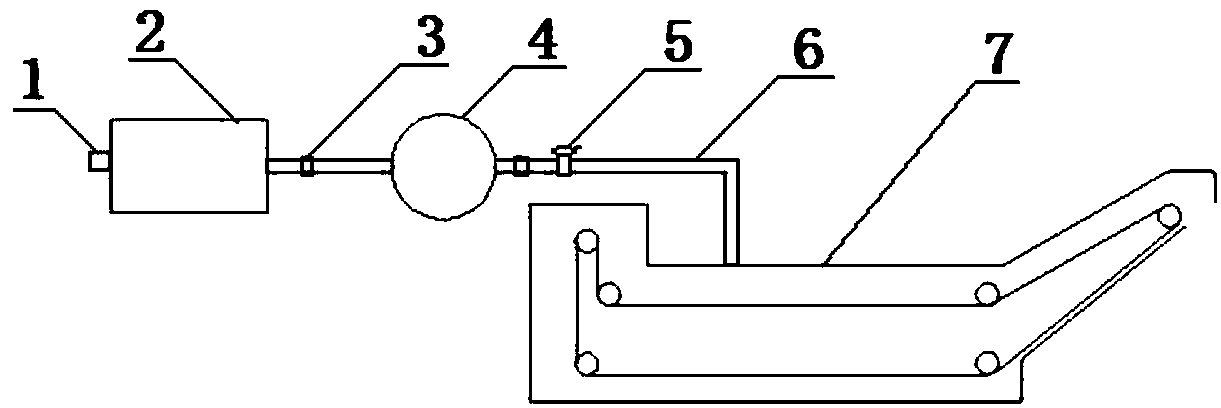

1.一种脱硫废水回收利用装置，其特征在于：包括废水池(2)、管道(6)、法兰(3)、阀门(5)、水泵(4)以及捞渣机(7)，废水池(2)、水泵(4)以及捞渣机(7)依次通过管道(6)连接，管道(6)通过法兰(3)连接，在管道(6)上设有阀门(5)。
2.如权利要求1所述的脱硫废水回收利用装置，其特征在于：所述捞渣机(7)下槽体底板全部衬砌玄武岩铸石板。
3.如权利要求1或2所述的脱硫废水回收利用装置，其特征在于：所述捞渣机(7)斜升段槽体和水平段下槽体采用结构钢Q235-A制作而成。
4.如权利要求1所述的脱硫废水回收利用装置，其特征在于：所述捞渣机(7)与脱硫废水直接接触的内板采用QDH-1型厚将环氧沥青漆涂刷形成涂层。
5.如权利要求4所述的脱硫废水回收利用装置，其特征在于：所述涂层厚度不小于150μm。
6.如权利要求1所述的脱硫废水回收利用装置，其特征在于：所述废水池(2)、法兰(3)、阀门(5)以及水泵(4)均采用304不锈钢、氧化铜或镍基合金材料制成。
7.如权利要求1所述的脱硫污水 回收利用装置，其特征在于：所述废水池(2)上设有进水口。
8.如权利要求1所述的脱硫废水回收利用装置，其特征在于：所述管道(6)采用聚四氟乙烯或不锈钢材料制成。
说明书
一种脱硫废水回收利用装置
技术领域
本发明涉及脱硫废水处理技术领域，具体来说，涉及一种脱硫废水回收利用装置。
背景技术
火电厂采用石灰石—石膏湿法烟气脱硫技术脱除烟气中的SO2。在湿法烟气脱硫工艺中，为了维持系统稳定运行和保证石膏产品质，需要控制浆液中Cl-浓度不能过高，因此需排出一部分浆液，从而产生脱硫废水。火电厂脱硫废水的杂质来自烟气和脱硫用的石灰石，主要包括悬浮物、过饱和的亚硫酸盐、硫酸盐以及重金属：其中很多是国家环保标准中要求控制的第一类污染物由于水质的特殊性，脱硫废水处理难度较大;同时，由于各种重金属离子对环境有很强的污染性，因此，必须对脱硫废水进行单独处理。我国电厂脱硫废水的处理方式种类繁多，大至分为二种：(1)高浓度的脱硫废水喷入炉渣中，通过炉渣吸收脱硫废水中的重金属和盐，达到降低溶液中重金属和氯盐的浓度的目的，实践结论告诉我们此方法确实有一定的功效，但是重金属、氯盐含量还是很高，再次回用此溶液时，常常引起喷淋装置的喷淋头堵塞(盐含量太高，蒸发结晶太快，引起堵塞);(2)采用化学沉淀法(俗称三联箱沉淀)处理脱硫废水，处理后的脱硫废水水量较小但含盐量很高，直接排放后容易造成二次污染。因此，迫切需要研究出一种能够有效处理脱硫废水的装置或工艺。
发明内容
有鉴于此，本发明的目的是提供一种能够有效处理脱硫废水的利用装置，以解决脱硫废水处理难度较大而存在的技术问题。
本发明通过以下技术方案解决上述技术问题：
一种脱硫废水回收利用装置，包括废水池、管道、法兰、阀门、水泵以及捞渣机，废水池、水泵以及捞渣机依次通过管道连接，管道通法兰连接，在管道上设有阀门。
所述捞渣机下槽体底板全部衬砌玄武岩铸石板。
所述捞渣机斜升段槽体和水平段下槽体采用的是结构钢Q235-A制作而成。
所述捞渣机与脱硫废水直接接触的内板采用QDH-1型厚将环氧沥青漆涂刷形成涂层。
所述涂层厚度不小于150μm。
所述废水池上设有进水口。
所述废水池、法兰、阀门以及水泵均采用304不锈钢、氧化铜或镍基合金材料制成。
所述管道采用聚四氟乙烯或不锈钢材料制成。
本发明的有益效果在于：由于脱硫废水含盐量较高，脱硫废水的排放会直接造成土壤和水体理化性质的改变，破坏土壤生态、影响水生生物以及地表和地下水源，本发明用脱硫废水来补水捞渣机船体水位运行，减少循环水的补水量，节省水资源。另外，本发明结构简单，操作方便。
