申请日2017.06.22
公开(公告)日2017.09.01
IPC分类号B08B15/02
摘要
本发明公开了一种可折叠式污水池废臭气处理装置，包括污水池，所述污水池两侧对称设置有固定座，且两个固定座顶部均通过支杆套接有伸缩杆，所述两伸缩杆之间焊接有横梁，所述横梁上套接有套管，且套管顶部通过固定块与YQ‑伸缩气缸固定连接，所述密封罩上等距设置有折叠支杆，且相连两折叠支杆之间设置有加强筋。本发明中，密封罩为U型结构，使得吸气扇吸取内部废臭气时不会带出内部的污水，密封罩与污水池的连接处设置有用于卡接的密封条和密封条与卡槽连接处的密封垫，有效的提高了密封罩与污水池之间连接的密封性，密封罩还可以通过YQ‑伸缩气缸带动套管在横梁上滑动，将密封罩通过折叠支杆收合在一起，便于对污水池的清理和检测。
权利要求书

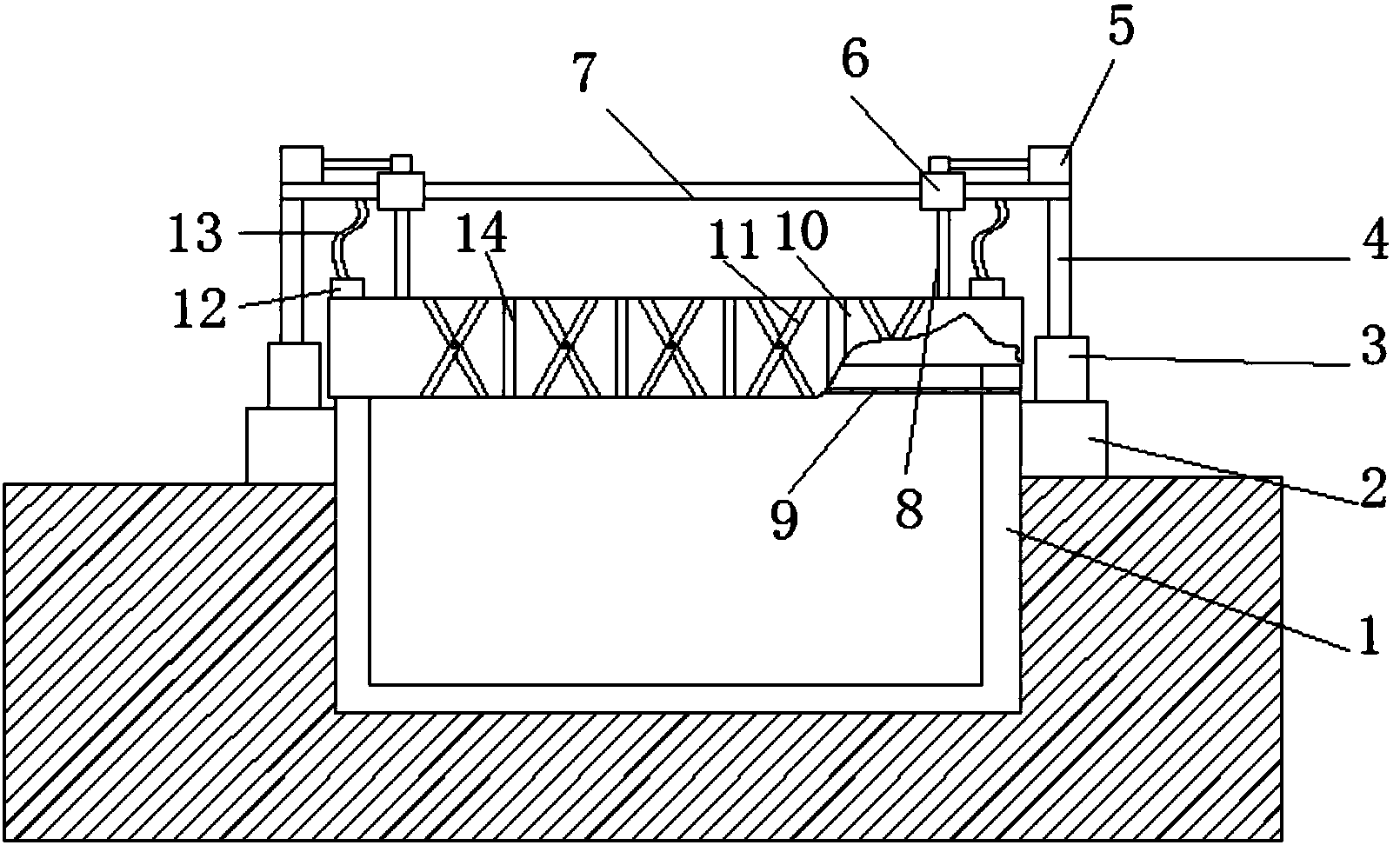

1.一种可折叠式污水池废臭气处理装置，包括污水池(1)，其特征在于，所述污水池(1)两侧对称设置有固定座(2)，且两个固定座(2)顶部均通过支杆(3)套接有伸缩杆(4)，所述两伸缩杆(4)之间焊接有横梁(7)，所述横梁(7)上套接有套管(6)，且套管(6)顶部通过固定块与YQ-伸缩气缸(5)固定连接，所述套管(6)通过连接杆(8)与密封罩(10)固定连接，所述密封罩(10)上等距设置有折叠支杆(11)，且相连两折叠支杆(11)之间设置有加强筋(14)，所述污水池(1)的开口处四周表壁设置有密封条(9)，所述密封罩(10)顶部一侧通过吸气扇(12)连接有导管(13)，所述密封罩(10)上开设有配合密封条(9)使用的卡槽(15)，且卡槽(15)内表壁上粘贴有密封垫(16)。
2.根据权利要求1所述的一种可折叠式污水池废臭气处理装置，其特征在于，所述支杆(3)上设置有限制伸缩杆(4)伸缩的限位螺栓。
3.根据权利要求1所述的一种可折叠式污水池废臭气处理装置，其特征在于，所述连接杆(8)共设置有两个，且两个连接杆(8)关于横梁的竖直中线左右对称。
4.根据权利要求1所述的一种可折叠式污水池废臭气处理装置，其特征在于，所述YQ-伸缩气缸(5)共设置有两个，且两个YQ-伸缩气缸(5)关于密封罩(10)的竖直中线左右对称。
5.根据权利要求1所述的一种可折叠式污水池废臭气处理装置，其特征在于，所述密封罩(10)为U型结构。
说明书
一种可折叠式污水池废臭气处理装置
技术领域
本发明涉及污水处理设备技术领域，尤其涉及一种可折叠式污水池废臭气处理装置。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水，污水主要有生活污水、工业废水和初期雨水，污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等，根据污水来源的观点，污水可以定义为从住宅、机关、商业或者工业区排放的与地下水、地表水、暴风雪等混合的携带有废物的液体或者水，污水由许多类别，相应地减少污水对环境的影响也有许多技术和工艺，按照污水来源，污水可以分为这四类，第一类：工业废水，来自制造采矿和工业生产活动的污水，包括来自与工业或者商业储藏、加工的径流活渗沥液，以及其它不是生活污水的废水。第二类：生活污水，来自住宅、写字楼、机关或相类似的污水;卫生污水;下水道污水，包括下水道系统中生活污水中混合的工业废水。第三类：商业污水，来自商业设施而且某些成分超过生活污水的无毒、无害的污水如餐饮污水，洗衣房污水、动物饲养污水，发廊产生的污水等，第四类：表面径流，来自雨水、雪水、高速公路下水，来自城市和工业地区的水等等，表面径流没有渗进土壤，沿街道和陆地进入地下水。
然而现有的污水池废臭气处理装置在使用过程中存在着一些不足之处，处置装置与污水池的密封性较差，导致废臭气的散发污染空气，其次废臭气的抽取易带出污水，导致环境的污染，再有密封罩无法折叠在一起，使得对于污水池的清理检查较为麻烦。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种可折叠式污水池废臭气处理装置。
为了实现上述目的，本发明采用了如下技术方案：一种可折叠式污水池废臭气处理装置，包括污水池，所述污水池两侧对称设置有固定座，且两个固定座顶部均通过支杆套接有伸缩杆，所述两伸缩杆之间焊接有横梁，所述横梁上套接有套管，且套管顶部通过固定块与YQ-伸缩气缸固定连接，所述套管通过连接杆与密封罩固定连接，所述密封罩上等距设置有折叠支杆，且相连两折叠支杆之间设置有加强筋，所述污水池的开口处四周表壁设置有密封条，所述密封罩顶部一侧通过吸气扇连接有导管，所述密封罩上开设有配合密封条使用的卡槽，且卡槽内表壁上粘贴有密封垫。
作为上述技术方案的进一步描述：
所述支杆上设置有限制伸缩杆伸缩的限位螺栓。
作为上述技术方案的进一步描述：
所述连接杆共设置有两个，且两个连接杆关于横梁的竖直中线左右对称。
作为上述技术方案的进一步描述：
所述YQ-伸缩气缸共设置有两个，且两个YQ-伸缩气缸关于密封罩的竖直中线左右对称。
作为上述技术方案的进一步描述：
所述密封罩为U型结构。
本发明中，首先该污水池废臭气处理装置通过密封罩密封在污水池上，然后通过密封罩上的吸气扇和导管将废臭气吸收处理，有效的防止了处理池内废臭气的散发，保护了环境，其次密封罩为U型结构，使得吸气扇吸取内部废臭气时不会带出内部的污水，再有密封罩与污水池的连接处设置有用于卡接的密封条和密封条与卡槽连接处的密封垫，有效的提高了密封罩与污水池之间连接的密封性，密封罩还可以通过YQ-伸缩气缸带动套管在横梁上滑动，将密封罩通过折叠支杆收合在一起，便于对污水池的清理和检测
