申请日2017.06.01
公开(公告)日2017.08.04
IPC分类号C02F1/00
摘要
本实用新型公开了一种基于物联网控制的污水池控制系统，包括设置于污水池出水口端的过滤珊栏，所述过滤珊栏包括一珊栏板，珊栏板中空，其内部设置有一块以上的格栅，格栅与格栅之间形成一个过滤通道，每块格栅均通过上下端设置的转轴转动安装于珊栏板的上下端面上;每块格栅的后端均设置有一抽拉杆，所述抽拉杆通过一伸缩气缸往复驱动，所述伸缩气缸通过一控制箱控制启闭，远程控制中心输出一个控制指令给控制箱，控制箱控制伸缩气缸运动。本实用新型结构简单，通过远程物联网控制伸缩气缸动作，进而调节格栅的转动角度，进而实现过滤通道被堵塞后的导通使用，而且可通过格栅的转动角度来过滤速度，非常的方便。

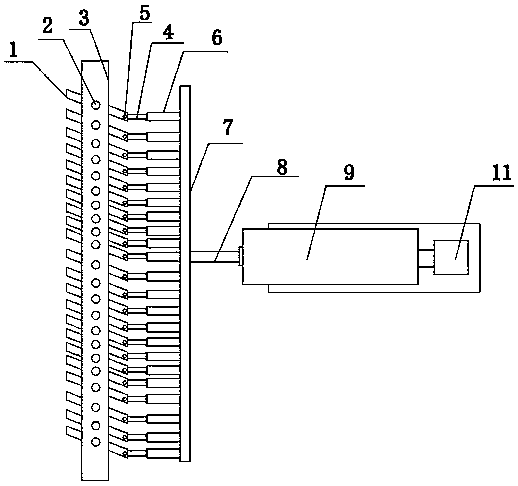

摘要附图
权利要求书
1.一种基于物联网控制的污水池控制系统，其特征在于：包括设置于污水池出水口端的过滤珊栏，所述过滤珊栏包括一珊栏板，珊栏板中空，其内部设置有一块以上的格栅，格栅与格栅之间形成一个过滤通道，每块格栅均通过上下端设置的转轴转动安装于珊栏板的上下端面上;
每块格栅的后端均设置有一抽拉杆，所述抽拉杆通过一伸缩气缸往复驱动，所述伸缩气缸通过一控制箱控制启闭，控制箱的信号输入端接远程控制中心，远程控制中心输出一个控制指令给控制箱，控制箱控制伸缩气缸运动。
2.如权利要求1所述的基于物联网控制的污水池控制系统，其特征在于：伸缩气缸的气缸杆连接一推拉板，推拉板横向设置，其推拉板上垂直均设置有数量与格栅相同的连接杆，每根连接杆均连接一根抽拉杆，每根抽拉杆的另一端均连接一格栅。
3.如权利要求2所述的基于物联网控制的污水池控制系统，其特征在于：格栅的后端面均设置一插槽，所述抽拉杆的上端面设置有销轴孔，抽拉杆插入于格栅后端的插槽内，并穿过格栅插入设置一根销轴，销轴底部插入于抽拉杆上端的销轴孔中。
4.如权利要求1所述的基于物联网控制的污水池控制系统，其特征在于：远程控制中心通过无线或者有线的方式连接控制箱并发送控制信号。
说明书
一种基于物联网控制的污水池控制系统
技术领域
本实用新型涉及污水过滤领域，具体涉及一种基于物联网控制的污水池控制系统。
背景技术
在污水过滤中，需要利用格栅实现污水的初步过滤，去除污水中的体积较大的悬浮物，但是由于格栅之间的间距小，导致水中的悬浮物会进入到格栅之间，进而出现堵塞问题，这个情况很普遍，一般都会在工作完成后清洁，或者如果实在被堵塞不能工作，那么会停止继续过滤，中间进行清理，这种方式都是比较麻烦的，而且传统的格栅不能控制过滤的流速，使用比较单一，只能控制水流的速度来控制过滤速度。
发明内容
本实用新型所要解决的技术问题是提供一种通过远程物联网控制伸缩气缸动作，进而调节格栅的转动角度，进而实现过滤通道被堵塞后的导通使用，而且可通过格栅的转动角度来过滤速度，使用非常的方便。
本实用新型是通过以下技术方案来实现的：一种基于物联网控制的污水池控制系统，包括设置于污水池出水口端的过滤珊栏，所述过滤珊栏包括一珊栏板，珊栏板中空，其内部设置有一块以上的格栅，格栅与格栅之间形成一个过滤通道，每块格栅均通过上下端设置的转轴转动安装于珊栏板的上下端面上;
每块格栅的后端均设置有一抽拉杆，所述抽拉杆通过一伸缩气缸往复驱动，所述伸缩气缸通过一控制箱控制启闭，控制箱的信号输入端接远程控制中心，远程控制中心输出一个控制指令给控制箱，控制箱控制伸缩气缸运动。
作为优选的技术方案，伸缩气缸的气缸杆连接一推拉板，推拉板横向设置，其推拉板上垂直均设置有数量与格栅相同的连接杆，每根连接杆均连接一根抽拉杆，每根抽拉杆的另一端均连接一格栅。
作为优选的技术方案，格栅的后端面均设置一插槽，所述抽拉杆的上端面设置有销轴孔，抽拉杆插入于格栅后端的插槽内，并穿过格栅插入设置一根销轴，销轴底部插入于抽拉杆上端的销轴孔中。
作为优选的技术方案，远程控制中心通过无线或者有线的方式连接控制箱并发送控制信号。
本实用新型的有益效果是：本实用新型结构简单，通过远程物联网控制伸缩气缸动作，进而调节格栅的转动角度，进而实现过滤通道被堵塞后的导通使用，而且可通过格栅的转动角度来过滤速度，非常的方便。
