申请日2017.05.24
公开(公告)日2017.08.18
IPC分类号C02F3/34; C02F101/10; C02F101/16
摘要
本发明公开了一种应用于污水处理的渗透系统，包括：一污水处理装置，一污水输送机构;所述污水处理装置内部设置有除磷室、氨氮去除室及总氮去除室，所述除磷室、氨氮去除室及总氮去除室中均填充有污水处理填料。所述除磷室中还设置有翻转填料的翻抛机构。当污水流进所述污水处理装置中时，可以去除污水中的磷、氨氮及总氮元素，从而一次去除污水中的多种元素，满足用户的需要求。同时，通过在除磷室中设置有翻抛机构，所述翻抛机构可以不断翻转填料，进而使得填料可以更好地与空气接触，增加填料中的含氧量，进而所述除磷室中的有机质降解菌及聚磷菌更好地与污水发生反应，使得污水的除磷效果更好。
权利要求书

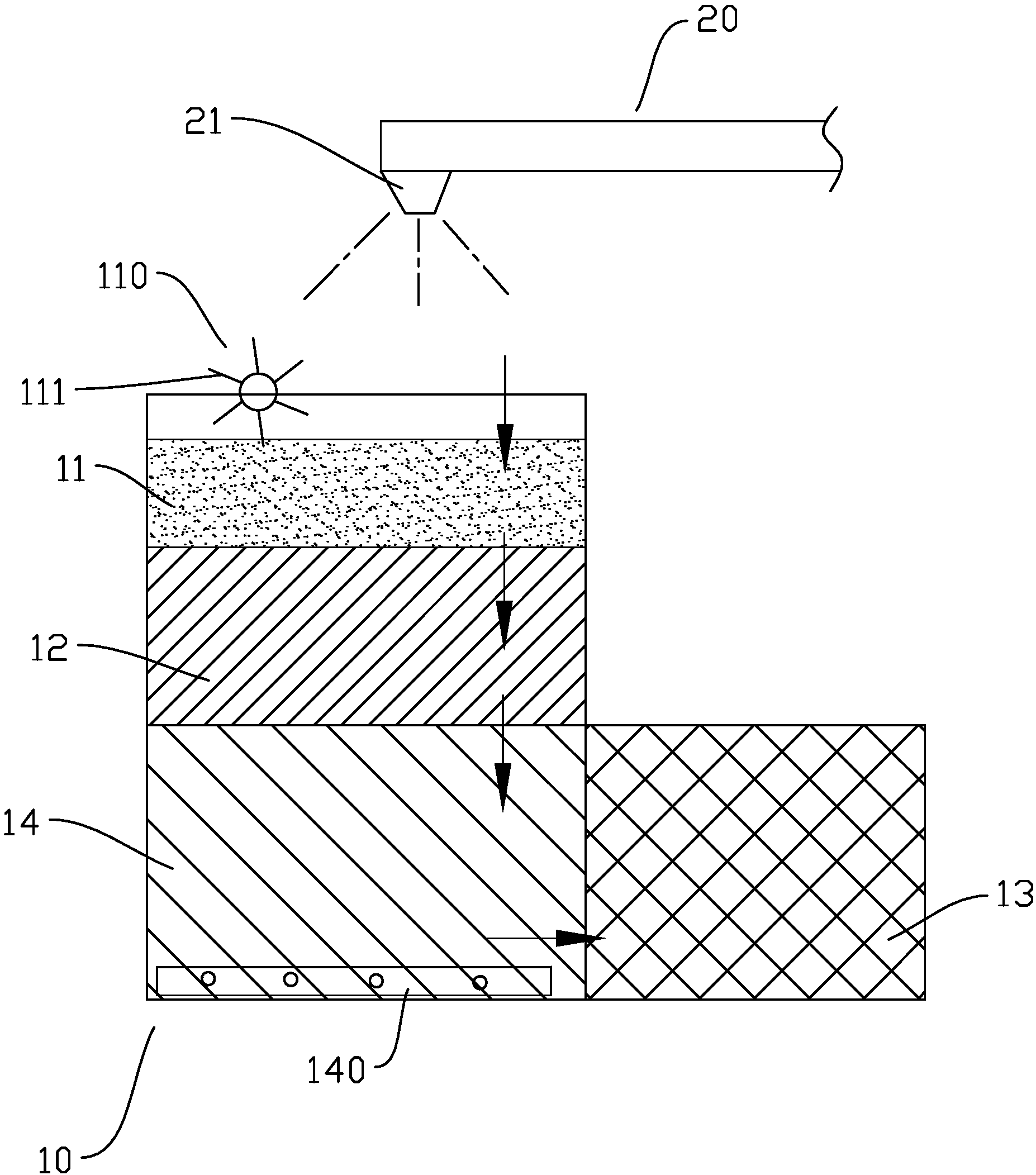

1.一种应用于污水处理的渗透系统，包括：
一污水处理装置(10)，
一污水输送机构(20);该污水输送机构(20)用于向所述污水处理装置(10)输送待处理的污水;
其特征在于：
所述污水处理装置(10)内部设置有除磷室(11)、氨氮去除室(12)及总氮去除室(13)，所述除磷室(11)、氨氮去除室(12)及总氮去除室(13)中均填充有污水处理填料;
所述污水输送机构(20)将污水输送进所述污水处理装置(10)中，污水依次流动经过所述有除磷室(11)、氨氮去除室(12)及总氮去除室(13);
所述除磷室(11)中还设置有翻转填料的翻抛机构(110)，所述翻抛机构(110)包括一活动设置于所述除磷室(11)中的转动轴，所述转动轴上设置有多个翻抛桨(111)。
2.根据权利要求1所述的一种应用于污水处理的渗透系统，其特征在于：
所述污水输送机构(20)为一设置于所述污水处理装置(10)上方的污水输送管。
3.根据权利要求1所述的一种应用于污水处理的渗透系统，其特征在于：
所述除磷室(11)中填充有海绵铁、锰砂、有机质降解菌及聚磷菌。
4.根据权利要求1所述的一种应用于污水处理的渗透系统，其特征在于：
所述氨氮去除室(12)中填充有海绵填料、级配碎石、有机质降解菌和硝化细菌。
5.根据权利要求1所述的一种应用于污水处理的渗透系统，其特征在于：
所述总氮去除室(13)中填充有火山石、反硝化细菌、玉米芯和生物基材料。
6.根据权利要求1所述的一种应用于污水处理的渗透系统，其特征在于：
所述氨氮去除室(12)和总氮去除室(13)之间还设置有一过滤室(14)，所述过滤室(14)中填充有碎石。
7.根据权利要求6所述的一种应用于污水处理的渗透系统，其特征在于：
所述除磷室(11)、氨氮去除室(12)和过滤室(14)沿着从上往下的方向依次层叠设置于所述污水处理装置(10)的内部中。
8.根据权利要求6或7所述的一种应用于污水处理的渗透系统，其特征在于：
所述过滤室(14)的底部还设置有曝气管(140)。
说明书
一种应用于污水处理的渗透系统
技术领域
本发明涉及污水处理领域，特别是一种能够消除污水中的磷、氨氮及总氮的渗透系统。
背景技术
众所周知，污水中含有各种各样的元素，其中污水中的磷、氨氮及总氮对环境的损害最大。
为了治理污水，市面出现了各式各样的污水处理设备，但是该些设备一般只能去除污水中的某部分元素，污水处理效果不明显。
发明内容
为了解决上述问题，本发明的目的在于提供一种结构简单，同时又可以去除水中的磷、氨氮及总氮元素的渗透系统。
本发明为解决其技术问题而采用的技术方案是：
一种应用于污水处理的渗透系统，包括：
一污水处理装置，
一污水输送机构;该污水输送机构用于向所述污水处理装置输送待处理的污水;
所述污水处理装置内部设置有除磷室、氨氮去除室及总氮去除室，所述除磷室、氨氮去除室及总氮去除室中均填充有污水处理填料;
所述污水输送机构将污水输送进所述污水处理装置中，污水依次流动经过所述有除磷室、氨氮去除室及总氮去除室;
所述除磷室中还设置有翻转填料的翻抛机构，所述翻抛机构包括一活动设置于所述除磷室中的转动轴，所述转动轴上设置有多个翻抛桨。
作为上述技术方案的改进，所述污水输送机构为一设置于所述污水处理装置上方的污水输送管。
其中，所述除磷室中填充有海绵铁、锰砂、有机质降解菌及聚磷菌。
进一步，所述氨氮去除室中填充有海绵填料、级配碎石、有机质降解菌和硝化细菌。
再进一步，所述总氮去除室中填充有火山石、反硝化细菌、玉米芯和生物基材料。
在这里，所述氨氮去除室和总氮去除室之间还设置有一过滤室，所述过滤室中填充有碎石。
进一步，所述除磷室、氨氮去除室和过滤室沿着从上往下的方向依次层叠设置于所述污水处理装置的内部中。
再进一步，所述过滤室的底部还设置有曝气管。
本发明的有益效果是：由于本发明通过在污水处理装置的内部设置有除磷室、氨氮去除室及总氮去除室，当污水流进所述污水处理装置中时，可以去除污水中的磷、氨氮及总氮元素，从而一次去除污水中的多种元素，满足用户的需要求;通过在除磷室中设置有翻抛机构，所述翻抛机构可以不断翻转填料，进而使得填料可以更好地与空气接触，增加填料中的含氧量，进而所述除磷室中的有机质降解菌及聚磷菌更好地与污水发生反应，使得污水的除磷效果更好。
同时本发明采用雾化喷嘴将污水雾化后再从污水处理装置的上方喷淋入所述污水处理装置中，在此过程中，增大了污水与空气的接触面积，进而大大地增加污水的含氧量，以便于后续微生物对其进行反应并消除污水中的各种元素;
另外本发明通过在所述除磷室、氨氮去除室及总氮去除室中均填充有污水处理填料，因此污水只能依次缓慢地渗透穿过除磷室、氨氮去除室及总氮去除室，污水穿过污水处理装置需要花费更长的时间，因此污水处理装置可以对污水进行更充分的处理，进而污水处理效果更好。
