申请日2017.05.15
公开(公告)日2017.12.08
IPC分类号C02F1/00; B01D29/01; B01D29/64
摘要
本实用新型涉及工业污水治理技术领域，尤其是一种新型可移动工业污水治理箱体，包括污水治理箱，所述污水治理箱的顶部设置有进水口，所述污水治理箱的侧壁底部设置有出水口，两根所述支撑杆的一端与污水治理箱的内壁连接，两根支撑柱的顶部通过固定杆连接，所述固定杆的底部安装有刮板，所述刮板的两侧分别与两根支撑柱连接，所述刮板的底部与过滤网连接，所述固定杆的一侧中部安装有连接杆，所述连接杆远离固定杆的一端贯穿收集箱的侧壁安装有把手，所述收集箱靠近支撑杆与连接杆之间开设有通孔本实用新型结构简单移动方便，工作时稳定性强，有效的提高了滤渣的清理效率，节约清理时间。
权利要求书
1.一种新型可移动工业污水治理箱体，包括污水治理箱(4)，所述污水治理箱(4)的顶部设置有进水口(5)，所述污水治理箱(4)的侧壁底部设置有出水口，所述污水治理箱(4)的底部四角均设置有万向轮(1)，其特征在于：所述污水治理箱(4)的内部靠近进水口(5)的一侧设置有收集箱(6)，所述污水治理箱(4)的内侧靠近进水口(5)的下部两侧均安装有支撑杆(10)，两根所述支撑杆(10)的一端与污水治理箱(4)的内壁连接，两根所述支撑杆(10)的另一端与收集箱(6)的侧壁连接，两根所述支撑杆(10)的底部通过过滤网(11)连接，两根所述支撑杆(10)的上部均开设有滑槽(9)，所述滑槽(9)内均设置有滑块(17)，两个所述滑块(17)的上部均安装有支撑柱(15)，两根支撑柱(15)的顶部通过固定杆(16)连接，所述固定杆(16)的底部安装有刮板(18)，所述刮板(18)的两侧分别与两根支撑柱(15)连接，所述刮板(18)的底部与过滤网(11)连接，所述固定杆(16)的一侧中部安装有连接杆(12)，所述连接杆(12)远离固定杆(16)的一端贯穿收集箱(6)的侧壁安装有把手(8)，所述收集箱(6)靠近支撑杆(10)与连接杆(12)之间开设有通孔。
2.根据权利要求1所述的一种新型可移动工业污水治理箱体，其特征在于：所述污水治理箱(4)远离出水口的侧壁底部两侧均设置有连接件，两个所述连接件均通过锁紧螺栓(2)安装有推杆(3)。
3.根据权利要求1所述的一种新型可移动工业污水治理箱体，其特征在于：所述污水治理箱(4)靠近万向轮(1)的一侧均安装有液压杆(14)，所述液压杆(14)的底部安装有支撑板(13)。
4.根据权利要求1所述的一种新型可移动工业污水治理箱体，其特征在于：所述收集箱(6)靠近污水治理箱(4)的一侧设置有开口(7)，且开口(7)处设置有推拉门。
说明书
一种新型可移动工业污水治理箱体
技术领域
本实用新型涉及工业污水处理技术领域，尤其涉及一种新型可移动工业污水治理箱体。
背景技术
化工厂和制药厂在生产过程中会产生大量的污水，根据需要，污水不能直接排放，需要进行污水处理，而污水在处理前都需要进行过滤，将污水中体积大的残渣进行过滤，现有的污水治理箱体不方面移动，而且在清理滤渣时需要将污水处理装置拆开，才能清理，导致滤渣清理麻烦，浪费时间，降低工作效率。
实用新型内容
本实用新型的目的是为了解决现有技术中存在移动不方便，不便于清理滤渣，影响使用效果，而提出的一种新型可移动工业污水治理箱体。
为了实现上述目的，本实用新型采用了如下技术方案：

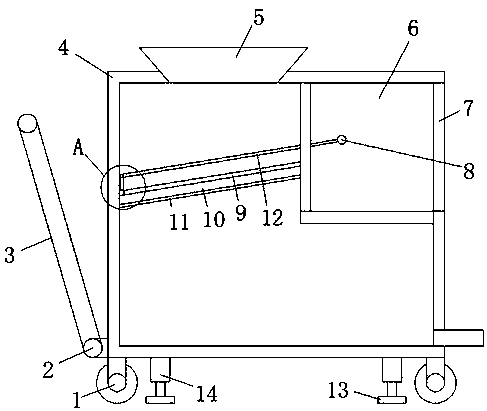

设计一种新型可移动工业污水治理箱体，包括污水治理箱，所述污水治理箱的顶部设置有进水口，所述污水治理箱的侧壁底部设置有出水口，所述污水治理箱的底部四角均设置有万向轮，所述污水治理箱的内部靠近进水口的一侧设置有收集箱，所述污水治理箱的内侧靠近进水口的下部两侧均安装有支撑杆，两根所述支撑杆的一端与污水治理箱的内壁连接，两根所述支撑杆的另一端与收集箱的侧壁连接，两根所述支撑杆的底部通过过滤网连接，两根所述支撑杆的上部均开设有滑槽，所述滑槽内均设置有滑块，两个所述滑块的上部均安装有支撑柱，两根支撑柱的顶部通过固定杆连接，所述固定杆的底部安装有刮板，所述刮板的两侧分别与两根支撑柱连接，所述刮板的底部与过滤网连接，所述固定杆的一侧中部安装有连接杆，所述连接杆远离固定杆的一端贯穿收集箱的侧壁安装有把手，所述收集箱靠近支撑杆与连接杆之间开设有通孔。
优选的，所述污水治理箱远离出水口的侧壁底部两侧均设置有连接件，两个所述连接件均通过锁紧螺栓安装有推杆。
优选的，所述污水治理箱靠近万向轮的一侧均安装有液压杆，所述液压杆的底部安装有支撑板。
优选的，所述收集箱靠近污水治理箱的一侧设置有开口，且开口处设置有推拉门。
本实用新型提出的一种新型可移动工业污水治理箱体，有益效果在于：通过在污水治理箱的底部设置万向轮，在污水治理箱的侧壁上设置推杆，便于箱体移动，通过万向轮的一侧设置液压杆，并在液压杆的底部设置支撑板，能够保证该装置工作时的稳定性，防止箱体移动，通过在污水治理箱内的过滤网上设置刮板，并通过连接杆拉动固定杆带动刮板对残渣进行清理，保证残渣清理方便，不需要拆开污水处理装置便可以进行，有效的提高了清理效率，本实用新型结构简单移动方便，工作时稳定性强，有效的提高了滤渣的清理效率，节约清理时间。
