申请日2017.05.13
公开(公告)日2017.12.08
IPC分类号C02F1/52; B01F7/18
摘要
一种用于生活污水处理用的絮凝池，包括池体，所述池体左右侧壁上对称固定连接有安装座，安装座上固定连接有支撑柱，所述支撑柱上端固定连接有安装板，安装板上侧中间处固定连接有电机，电机输出轴下端固定连接有竖直转轴，竖直转轴位于池体内，所述竖直转轴中部固定连接有主动锥齿轮，主动锥齿轮两侧啮合有从动锥齿轮，从动锥齿轮上固定连接有水平转轴。本实用新型的有益效果是电机带动竖直转轴转动，竖直转轴带动主动锥齿轮转动，从而与主动锥齿轮相啮合的从动锥齿轮转动，从而水平转轴转动;水平转轴转动后带动竖直杆转动，竖直杆上的搅拌叶片将污水与絮凝剂进行充分的搅拌混合作用。

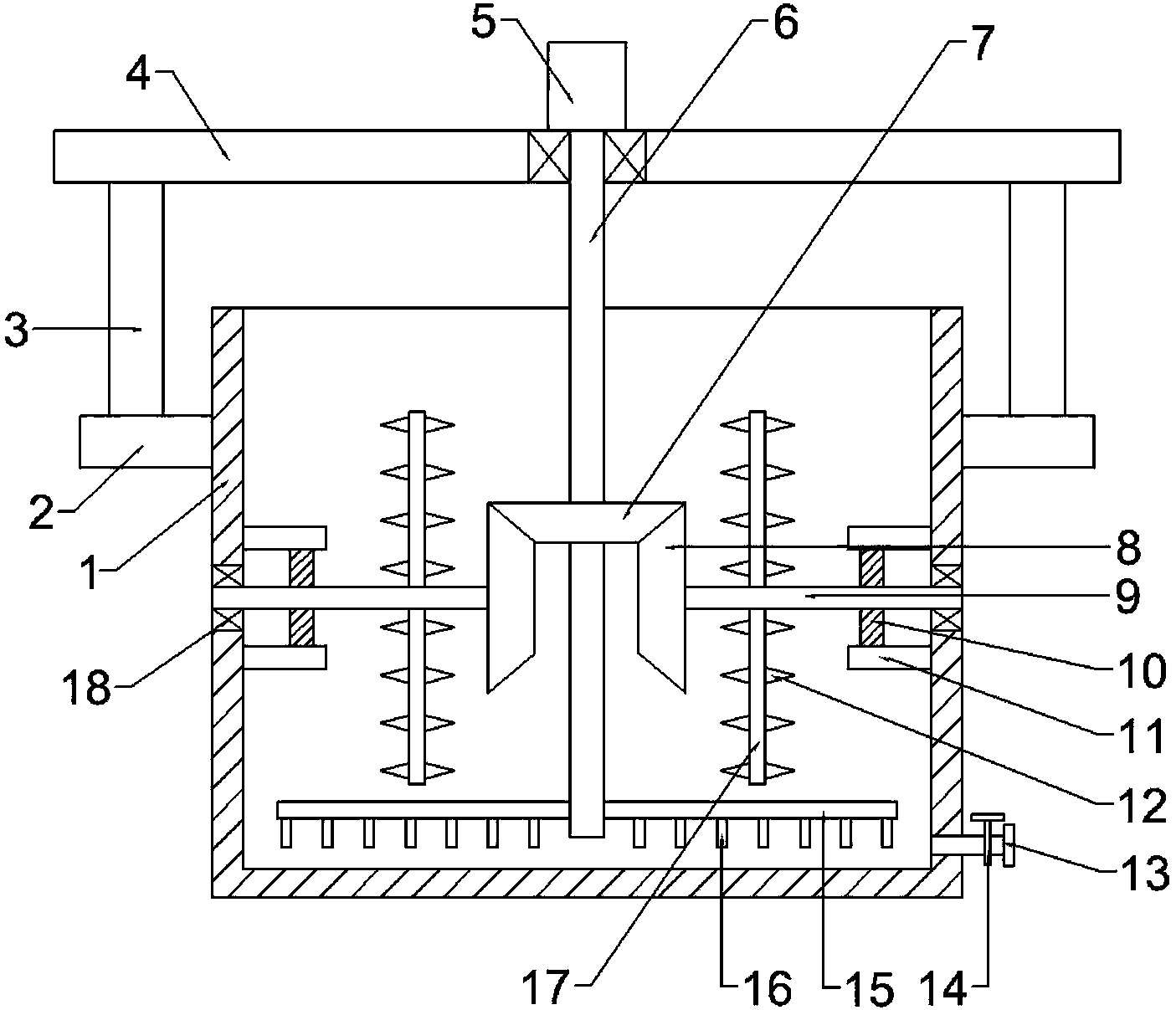

摘要附图
权利要求书
1.一种用于生活污水处理用的絮凝池，包括池体，其特征在于，所述池体左右侧壁上对称固定连接有安装座，安装座上固定连接有支撑柱，所述支撑柱上端固定连接有安装板，安装板上侧中间处固定连接有电机，电机输出轴下端固定连接有竖直转轴，竖直转轴位于池体内，所述竖直转轴中部固定连接有主动锥齿轮，主动锥齿轮两侧啮合有从动锥齿轮，从动锥齿轮上固定连接有水平转轴，池体两侧壁上均对称固定设有两块支撑板，两个支撑板之间固定连接有安装架，所述水平转轴穿过安装板设置，且水平转轴的一端架设在池体侧壁上;所述水平转轴上固定设有两根竖直杆，竖直杆上均匀布置有若干搅拌叶片;所述竖直转轴底端固定连接有水平杆，水平杆下侧固定连接有若干搅拌杆。
2.根据权利要求1所述的一种用于生活污水处理用的絮凝池，其特征在于，所述竖直转轴与安装板的接触处设有轴承。
3.根据权利要求1所述的一种用于生活污水处理用的絮凝池，其特征在于，所述水平转轴与池体侧壁的接触处设有轴承。
4.根据权利要求1所述的一种用于生活污水处理用的絮凝池，其特征在于，所述池体底部侧壁上开设有出水口。
5.根据权利要求4所述的一种用于生活污水处理用的絮凝池，其特征在于，所述出水口上设有阀门。
说明书
一种用于生活污水处理用的絮凝池
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种用于生活污水处理用的絮凝池。
背景技术
近年来我国工业污水和生活污水排放量成逐年增长趋势，未经处理或处理不得当的污水直接排放到自然中严重影响了环境卫生，威胁人们的饮水安全。因此，对于污水的处理已经迫在眉睫。污水处理(sewage treatment,wastewater treatment)：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
在现有技术中，常常利用絮凝技术来处理污水。使水或液体中悬浮微粒集聚变大，或形成絮团，从而加快粒子的聚沉，达到固-液分离的目的，这一现象或操作称作絮凝。通常絮凝的实施靠添加适当的絮凝剂，其作用是吸附微粒，在微粒间“架桥”，从而促进集聚。胶乳工业中，絮凝是胶乳凝固的第一阶段，是一种不可逆的聚集。絮凝剂通常为铵盐一类电解质或有吸附作用的胶质化学品。常见的絮凝剂一般都是粉末状或颗粒状的，直接投放至污水中造成难以溶解现象的发生，降低了絮凝效果。因此，需要设置有搅拌叶片来对污水进行搅拌，以使得污水和絮凝剂能够得到充分混合，提高了污水的处理效果。
实用新型内容
本实用新型的目的在于提供一种用于生活污水处理用的絮凝池，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种用于生活污水处理用的絮凝池，包括池体，所述池体左右侧壁上对称固定连接有安装座，安装座上固定连接有支撑柱，所述支撑柱上端固定连接有安装板，安装板上侧中间处固定连接有电机，电机输出轴下端固定连接有竖直转轴，竖直转轴位于池体内，所述竖直转轴中部固定连接有主动锥齿轮，主动锥齿轮两侧啮合有从动锥齿轮，从动锥齿轮上固定连接有水平转轴，池体两侧壁上均对称固定设有两块支撑板，两个支撑板之间固定连接有安装架，所述水平转轴穿过安装板设置，且水平转轴的一端架设在池体侧壁上;所述水平转轴上固定设有两根竖直杆，竖直杆上均匀布置有若干搅拌叶片;所述竖直转轴底端固定连接有水平杆，水平杆下侧固定连接有若干搅拌杆。
作为本实用新型进一步的效果是：所述竖直转轴与安装板的接触处设有轴承。
作为本实用新型再进一步的效果是：所述水平转轴与池体侧壁的接触处设有轴承。
作为本实用新型再进一步的效果是：所述池体底部侧壁上开设有出水口。
作为本实用新型再进一步的效果是：所述出水口上设有阀门。
本实用新型的有益效果是电机带动竖直转轴转动，竖直转轴带动主动锥齿轮转动，从而与主动锥齿轮相啮合的从动锥齿轮转动，从而水平转轴转动;水平转轴转动后带动竖直杆转动，竖直杆上的搅拌叶片将污水与絮凝剂进行充分的搅拌混合作用;同时，竖直转轴底端的搅拌杆对池体底部的污水和絮凝剂进行进一步的混合作用，以使得污水和絮凝剂的混合效果更佳，絮凝效果更明显。
