申请日2017.04.29
公开(公告)日2017.07.07
IPC分类号E03F7/10
摘要
本发明公开了一种雨污水管道环保清淤一体机，用于清理管道内的淤堵物，雨污水管道环保清淤一体机包括软管，软管内设水道，雨污水管道环保清淤一体机还包括若干打捞件及弹性件，每一打捞件转动固定于软管一端，弹性件两端分别与软管及打捞件固定连接，当淤堵物需要从管道内冲出时，通过水道用高压水对淤堵物冲击，当淤堵物需要打捞时，软管穿过淤堵物，弹性件撑起打捞件，使若干打捞件形成收容部收容淤堵物并将淤堵物打捞出管道。当淤堵物需要打捞时，软管穿过淤堵物，弹性件撑起打捞件，使若干打捞件形成收容部收容淤堵物并将淤堵物打捞出管道，能够清理管道内不同类型的淤堵物。
权利要求书
1.一种雨污水管道环保清淤一体机，用于清理管道内的淤堵物，所述雨污水管道环保清淤一体机包括软管，所述软管内设水道，其特征在于：所述雨污水管道环保清淤一体机还包括若干打捞件及弹性件，每一所述打捞件转动固定于所述软管一端，所述弹性件两端分别与所述软管及所述打捞件固定连接，当所述淤堵物需要从管道内冲出时，通过所述水道用高压水对所述淤堵物冲击，当所述淤堵物需要打捞时，所述软管穿过所述淤堵物，所述弹性件撑起所述打捞件，使所述若干打捞件形成收容部收容淤堵物并将淤堵物打捞出所述管道。
2.根据权利要求1所述的雨污水管道环保清淤一体机，其特征在于：当所述软管伸入所述淤堵物中时，每一所述打捞件受所述淤堵物挤压，所述弹性件形变，每一打捞件一端靠近所述软管使所述若干打捞件合拢;当所述软管穿过所述淤堵物时，所述弹性件恢复形变，每一打捞件一端远离所述软管使所述若干打捞件撑开。
3.根据权利要求1所述的雨污水管道环保清淤一体机，其特征在于：每一所述打捞件包括主体及若干固定于所述主体的缠绕部，所述主体转动安装于所述软管，所述缠绕部位于所述主体远离所述软管一端。
4.根据权利要求3所述的雨污水管道环保清淤一体机，其特征在于：所述缠绕部为毛刷。
5.根据权利要求1所述的雨污水管道环保清淤一体机，其特征在于：所述弹性件为弹簧。
6.根据权利要求1所述的雨污水管道环保清淤一体机，其特征在于：所述雨污水管道环保清淤一体机还包括持握部及操作部，所述操作部转动安装于所述持握部，所述软管与所述操作部固定连接。
7.根据权利要求1所述的雨污水管道环保清淤一体机，其特征在于：所述雨污水管道环保清淤一体机还包括高压泵，所述高压泵出水口与所述软管连通。
说明书
雨污水管道环保清淤一体机
技术领域
本发明涉及环保领域，尤其是涉及一种雨污水管道环保清淤一体机。
背景技术
目前，我国城乡人民居住条件，办公、生活条件大大改善，每年新造居住房、办公房几千万平方米，现代化的生活方式越来越普及，因此，随之而来的管道堵塞问题也日益增多，矛盾相当突出，已成为人们日常生活中十分烦恼头痛的事情。现在有一些管道清淤装置能够对管道进行疏通。
但是，现有的清淤装置存在以下缺陷：
现有的清淤装置基本职能直来直去的疏通简单的直管段下水道，然而下水道结构复杂，存在许多弯道，普通的的清淤装置无法顺利完成弯道内的堵塞清理，因此在管道疏通过程中不得不操作人员进入管道或者更换设备。
发明内容
为了克服现有技术的不足，本发明的目的在于提供一种能够清理弯曲管道内淤堵物的雨污水管道环保清淤一体机。
本发明的目的采用以下技术方案实现：
一种雨污水管道环保清淤一体机，用于清理管道内的淤堵物，所述雨污水管道环保清淤一体机包括软管，所述软管内设水道，所述雨污水管道环保清淤一体机还包括若干打捞件及弹性件，每一所述打捞件转动固定于所述软管一端，所述弹性件两端分别与所述软管及所述打捞件固定连接，当所述淤堵物需要从管道内冲出时，通过所述水道用高压水对所述淤堵物冲击，当所述淤堵物需要打捞时，所述软管穿过所述淤堵物，所述弹性件撑起所述打捞件，使所述若干打捞件形成收容部收容淤堵物并将淤堵物打捞出所述管道。
进一步地，当所述软管伸入所述淤堵物中时，每一所述打捞件受所述淤堵物挤压，所述弹性件形变，每一打捞件一端靠近所述软管使所述若干打捞件合拢;当所述软管穿过所述淤堵物时，所述弹性件恢复形变，每一打捞件一端远离所述软管使所述若干打捞件撑开。
进一步地，每一所述打捞件包括主体及若干固定于所述主体的缠绕部，所述主体转动安装于所述软管，所述缠绕部位于所述主体远离所述软管一端。
进一步地，所述缠绕部为毛刷。
进一步地，所述弹性件为弹簧。
进一步地，所述雨污水管道环保清淤一体机还包括持握部及操作部，所述操作部转动安装于所述持握部，所述软管与所述操作部固定连接。
进一步地，所述雨污水管道环保清淤一体机还包括高压泵，所述高压泵出水口与所述软管连通。
相比现有技术，本发明的有益效果在于：
软管内设水道，打捞件转动固定于软管一端，弹性件两端分别与软管及打捞件固定连接，当淤堵物需要从管道内冲出时，通过水道用高压水对淤堵物冲击，当淤堵物需要打捞时，软管穿过淤堵物，弹性件撑起打捞件，使若干打捞件形成收容部收容淤堵物并将淤堵物打捞出管道，能够清理管道内不同类型的淤堵物。

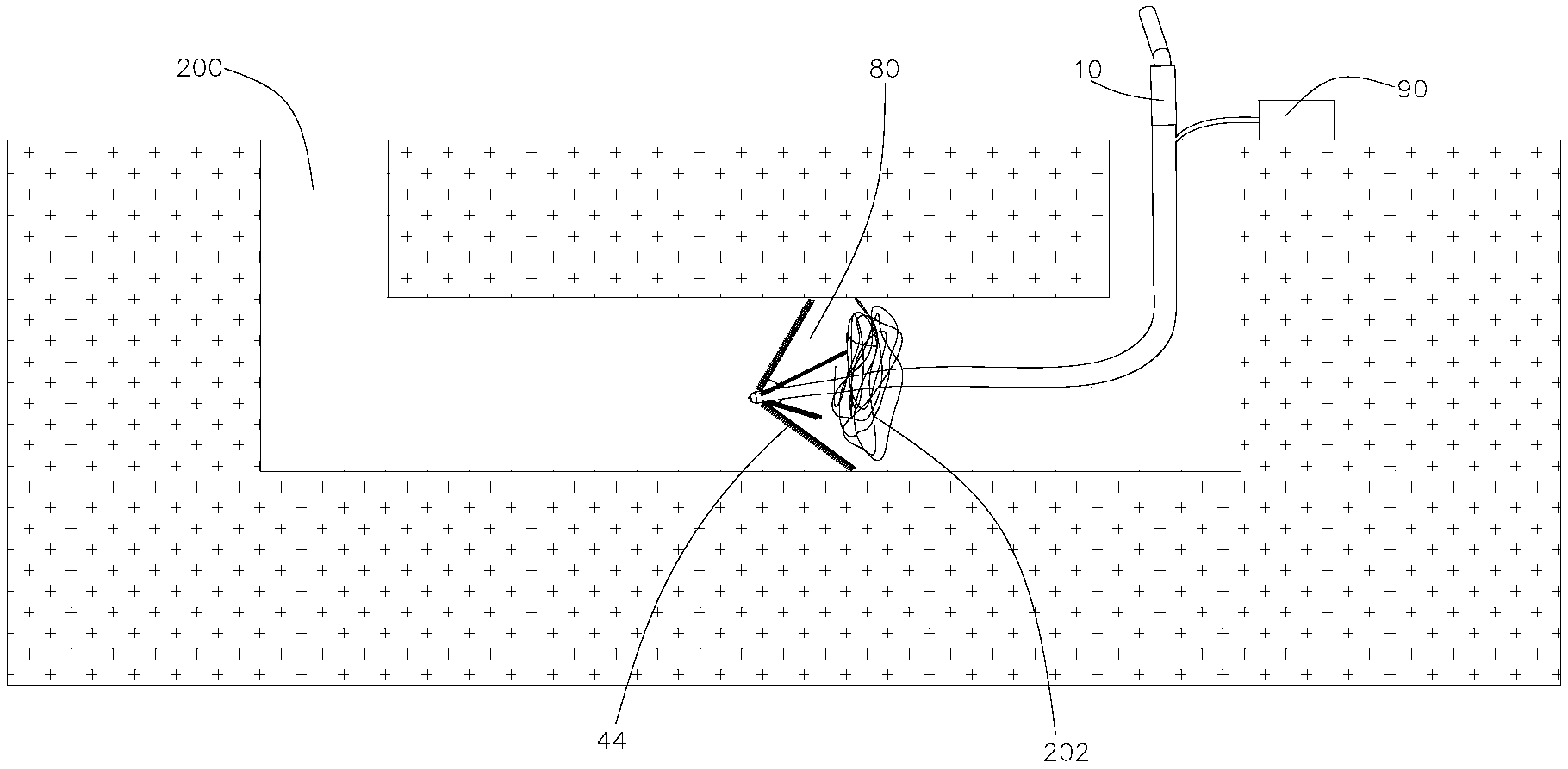

上述说明仅是本发明技术方案的概述，为了能够更清楚了解本发明的技术手段，并可依照说明书的内容予以实施，以下以本发明的较佳实施例并配合附图详细说明如后。本发明的具体实施方式由以下实施例及其附图详细给出。
