申请日2017.05.13
公开(公告)日2017.12.08
IPC分类号C02F9/14
摘要
一种集约型污水处理用的一体化设备，包括预处理池、厌氧池、好氧池、絮凝池和沉淀池，所述预处理池、厌氧池、好氧池、絮凝池和沉淀池通过隔板依次相连接，预处理池、厌氧池、好氧池、絮凝池和沉淀池通过管道依次相连通，所述预处理池内固定设有挡板，挡板与预处理池左侧壁之间固定连接有滤网;所述厌氧池内布置有厌氧生物填料;所述好氧池内布置有好氧生物填料，好氧池内布置有进气管，进气管竖直布置在好氧池中间处，所述进气管上布置有若干布气壳体，布气壳体内部设置有空腔。本实用新型的有益效果是对污水先后进行过滤、厌氧、好氧、絮凝和沉淀处理，其一体化程度高，污水处理效果好，且污水的处理效果得到显著提高。

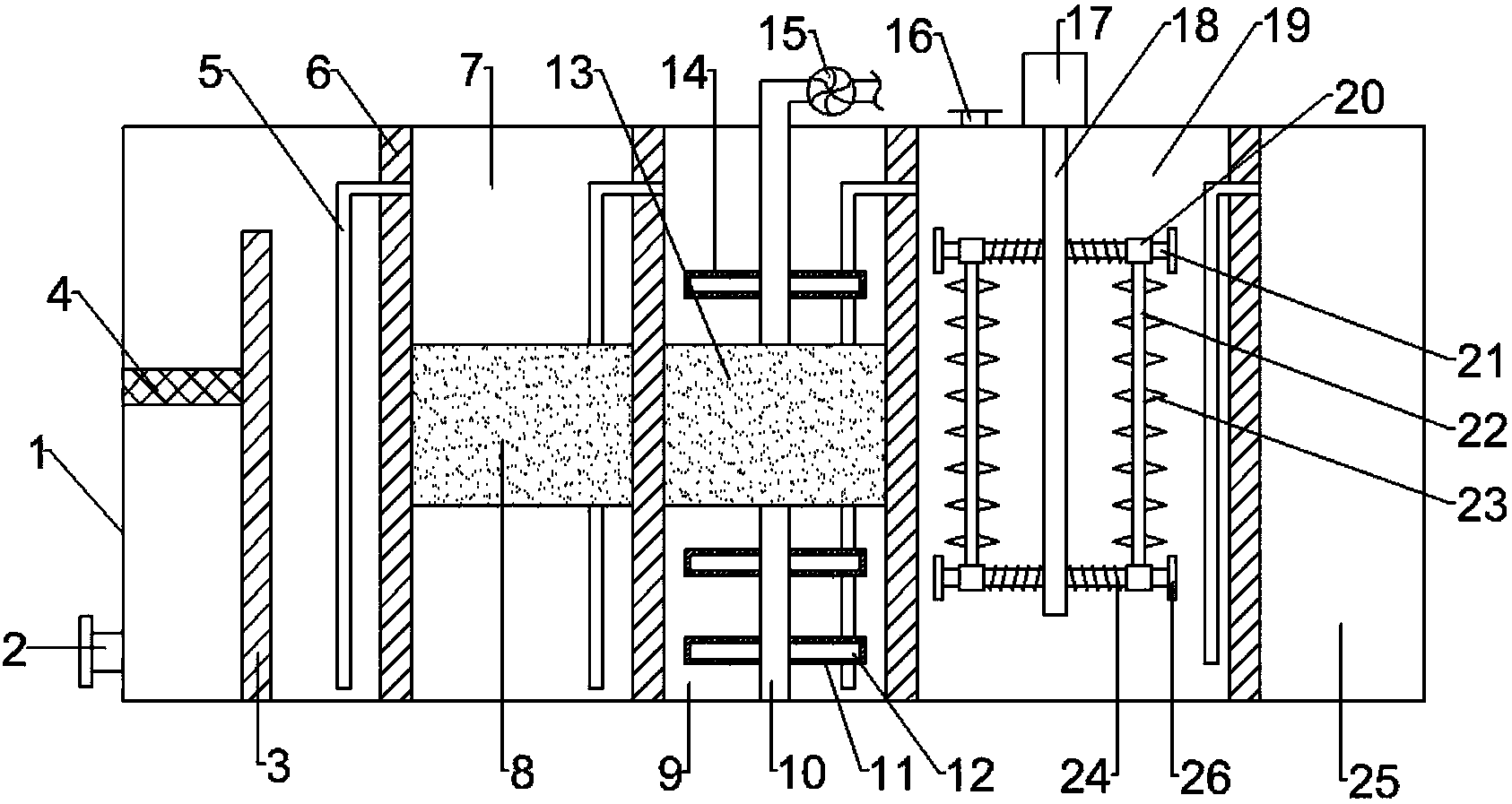

摘要附图
权利要求书
1.一种集约型污水处理用的一体化设备，包括预处理池、厌氧池、好氧池、絮凝池和沉淀池，所述预处理池、厌氧池、好氧池、絮凝池和沉淀池通过隔板依次相连接，预处理池、厌氧池、好氧池、絮凝池和沉淀池通过管道依次相连通，其特征在于，所述预处理池内固定设有挡板，挡板与预处理池左侧壁之间固定连接有滤网;所述厌氧池内布置有厌氧生物填料;所述好氧池内布置有好氧生物填料，好氧池内布置有进气管，进气管竖直布置在好氧池中间处，所述进气管上布置有若干布气壳体，布气壳体内部设置有空腔，空腔与进气管内部相连通，布气壳体上均匀开设有若干连通空腔与好氧池内部的布气孔;所述絮凝池内部设有转轴，转轴顶端与位于絮凝池上方的电机相连接，所述转轴上部和下部均对称固定连接有两个水平杆，水平杆上均套设有滑移套筒，滑移套筒与转轴之间通过复位弹簧相连接，所述复位弹簧套设在水平杆上，位于转轴同侧的两个滑移套筒之间固定连接有竖直杆，所述竖直杆上均匀布置有若干搅拌叶片。
2.根据权利要求1所述的一种集约型污水处理用的一体化设备，其特征在于，所述管道上设有泵体。
3.根据权利要求1所述的一种集约型污水处理用的一体化设备，其特征在于，所述预处理池底部侧壁上设有进水口。
4.根据权利要求1或3所述的一种集约型污水处理用的一体化设备，其特征在于，所述挡板高度小于预处理池的高度。
5.根据权利要求1所述的一种集约型污水处理用的一体化设备，其特征在于，所述进气管顶端设有引风机。
6.根据权利要求1所述的一种集约型污水处理用的一体化设备，其特征在于，所述絮凝池的顶部设有加药口。
7.根据权利要求1或6所述的一种集约型污水处理用的一体化设备，其特征在于，所述水平杆远离转轴的一端固定连接有挡块。
说明书
一种集约型污水处理用的一体化设备
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种集约型污水处理用的一体化设备。
背景技术
近年来我国工业废水和生活污水污水排放量成逐年增长趋势，未经处理或处理不得当的废水直接排放到自然中严重影响了环境卫生，威胁人们的饮水安全。因此国家对治理废水投入了大量的资金但是水处理行业仍然存在非常大的资金缺口。近年来，废水处理设备朝着小型化的方向发展，一体化废水处理设备应运而生。目前在欧美、日本等国家和地区一体化废水处理设备已经广泛应用于城市生活用水处理和工业用水处理。
在现有技术中，一体化污水处理设备存在集成化程度低，占地面积大，从而造成较多的资源浪费，且其对污水的处理效果不明显，导致排放后的污水仍不满足要求。
实用新型内容
本实用新型的目的在于提供一种集约型污水处理用的一体化设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种集约型污水处理用的一体化设备，包括预处理池、厌氧池、好氧池、絮凝池和沉淀池，所述预处理池、厌氧池、好氧池、絮凝池和沉淀池通过隔板依次相连接，预处理池、厌氧池、好氧池、絮凝池和沉淀池通过管道依次相连通，所述预处理池内固定设有挡板，挡板与预处理池左侧壁之间固定连接有滤网;所述厌氧池内布置有厌氧生物填料;所述好氧池内布置有好氧生物填料，好氧池内布置有进气管，进气管竖直布置在好氧池中间处，所述进气管上布置有若干布气壳体，布气壳体内部设置有空腔，空腔与进气管内部相连通，布气壳体上均匀开设有若干连通空腔与好氧池内部的布气孔;所述絮凝池内部设有转轴，转轴顶端与位于絮凝池上方的电机相连接，所述转轴上部和下部均对称固定连接有两个水平杆，水平杆上均套设有滑移套筒，滑移套筒与转轴之间通过复位弹簧相连接，所述复位弹簧套设在水平杆上，位于转轴同侧的两个滑移套筒之间固定连接有竖直杆，所述竖直杆上均匀布置有若干搅拌叶片。
作为本实用新型进一步的方案是：所述管道上设有泵体。
作为本实用新型再进一步的方案是：所述预处理池底部侧壁上设有进水口。
作为本实用新型再进一步的方案是：所述挡板高度小于预处理池的高度。
作为本实用新型再进一步的方案是：所述进气管顶端设有引风机。
作为本实用新型再进一步的方案是：所述絮凝池的顶部设有加药口。
作为本实用新型再进一步的方案是：所述水平杆远离转轴的一端固定连接有挡块。
本实用新型的有益效果是对污水先后进行过滤、厌氧、好氧、絮凝和沉淀处理，其一体化程度高，污水处理效果好，且污水的处理效果得到显著提高。本实用新型具有结构设计合理、污水处理效果好等优点，具有一定的推广应用价值。
