申请日2017.04.29
公开(公告)日2017.07.21
IPC分类号C02F9/08; C02F103/22
摘要
本发明公开了一种屠宰场污水快速处理系统，包括第一沉淀池、第二沉淀池、过滤消毒塔，消毒池和净水池，过滤消毒塔的内腔上部设有第一过滤层和第二过滤层，过滤消毒塔的内腔下部为消毒腔，第一沉淀池中部设有过滤网，第一沉淀池底部贯通连接进水管，第一沉淀池的顶端卡设有油污吸附层，第一沉淀池池底设有第一抽淤泵，第二沉淀池底部设有电机，电机的电机轴固定连接转轴，转轴上均匀的设有若干搅拌叶，第二沉淀池的底壁上设有第二抽淤泵，本发明的第一沉淀池和第二沉淀池均采用过滤沉淀方式进行沉淀，能加速污水中固体颗粒的沉淀，提高处理速度;氯气和紫外线两种不同的消毒方式，能有效的去除水中的各种细菌，保证水质的洁净环保。
权利要求书
1.一种屠宰场污水快速处理系统，其特征在于，包括第一沉淀池、第二沉淀池、过滤消毒塔，消毒池和净水池，过滤消毒塔的左侧设有第一沉淀池和第二沉淀池，第二沉淀池设在第一沉淀池的右侧，过滤消毒塔的右侧设有消毒池和净水池，消毒池设在净水池的左侧，过滤消毒塔的内腔上部设有第一过滤层和第二过滤层，第一过滤层设在第二过滤层的上部，过滤消毒塔的内腔下部为消毒腔，消毒腔的底部设有氯气喷射装置，氯气喷射装置通过氯气连接管与外界氯气供应装置贯通连接，消毒腔底部贯通连接排水管，排水管的另一端与消毒池贯通连接，消毒池的顶部通过第一连通孔与净水池贯通连接，消毒池的侧壁上均匀的设有若干凹腔，凹腔内设有紫外线灯管，凹腔的开口处设有防护罩，第一沉淀池中部设有过滤网，第一沉淀池底部贯通连接进水管，第一沉淀池的顶端卡设有油污吸附层，第一沉淀池池底设有第一抽淤泵，抽淤泵通过排淤管与外界污泥集中处贯通连接，第一沉淀池通过第二连接通孔与第二沉淀池贯通连接，第二连通孔设在过滤网与油污吸附层之间，第二沉淀池底部设有电机，电机通过支架固定在第二沉淀池的侧壁上，电机的电机轴固定连接转轴，转轴上均匀的设有若干搅拌叶，第二沉淀池的底壁上设有第二抽淤泵，第二抽淤泵通过排淤管与外界污泥集中处贯通连接，第二沉淀池的上部设有过滤装置，过滤装置设在第二连通孔的上方，第二沉淀池侧壁的顶部设有水泵，水泵通过连接水管与过滤消毒塔的顶端贯通连接，第一抽淤泵、第二抽淤泵、电机和水泵以及所有紫外线灯管均与外部电源连接。
2.根据权利要求1所述的一种屠宰场污水快速处理系统，其特征在于，消毒池的侧壁上均匀的设有3～5个凹腔。
3.根据权利要求1所述的一种屠宰场污水快速处理系统，其特征在于，防护罩选用透明的钢化玻璃制作。
4.根据权利要求1所述的一种屠宰场污水快速处理系统，其特征在于，转轴上均匀的设有2～4个搅拌叶。
5.根据权利要求1所述的一种屠宰场污水快速处理系统，其特征在于，过滤装置内设有活性炭颗粒。
6.根据权利要求1所述的一种屠宰场污水快速处理系统，其特征在于，第一过滤层和第二过滤层均为活性炭过滤层。
说明书
一种屠宰场污水快速处理系统
技术领域
本发明涉及污水处理系统领域，具体为一种屠宰场污水快速处理系统。
背景技术
随着经济水平的不断发展，人们生活水平也得到大幅提高，为了满足人们餐桌上肉食的供应，大量的畜牧场和养殖场不断涌现，而与之相配套的屠宰场也是遍地开花。
目前，屠宰场的设施还十分落后，基本是停留在简单的宰杀和利用水清理阶段，但是屠宰场在屠宰过程中产生大量的屠宰污水，而屠宰污水中含有血污、油脂、毛、肉屑、内脏杂物、未消化的食料和粪便等污染物质，而且污水中还含有大量对人类健康有害的细菌，针对这类污水，传统的处理方式是直接排放，使得周围水环境受到严重的污染，甚至部分土地受到污染，对人畜健康造成危害;且屠宰场用水量巨大，消耗水资源多，这与日益严峻的水资源问题产生了难以调和的矛盾。
发明内容
本发明的目的在于提供一种屠宰场污水快速处理系统，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：

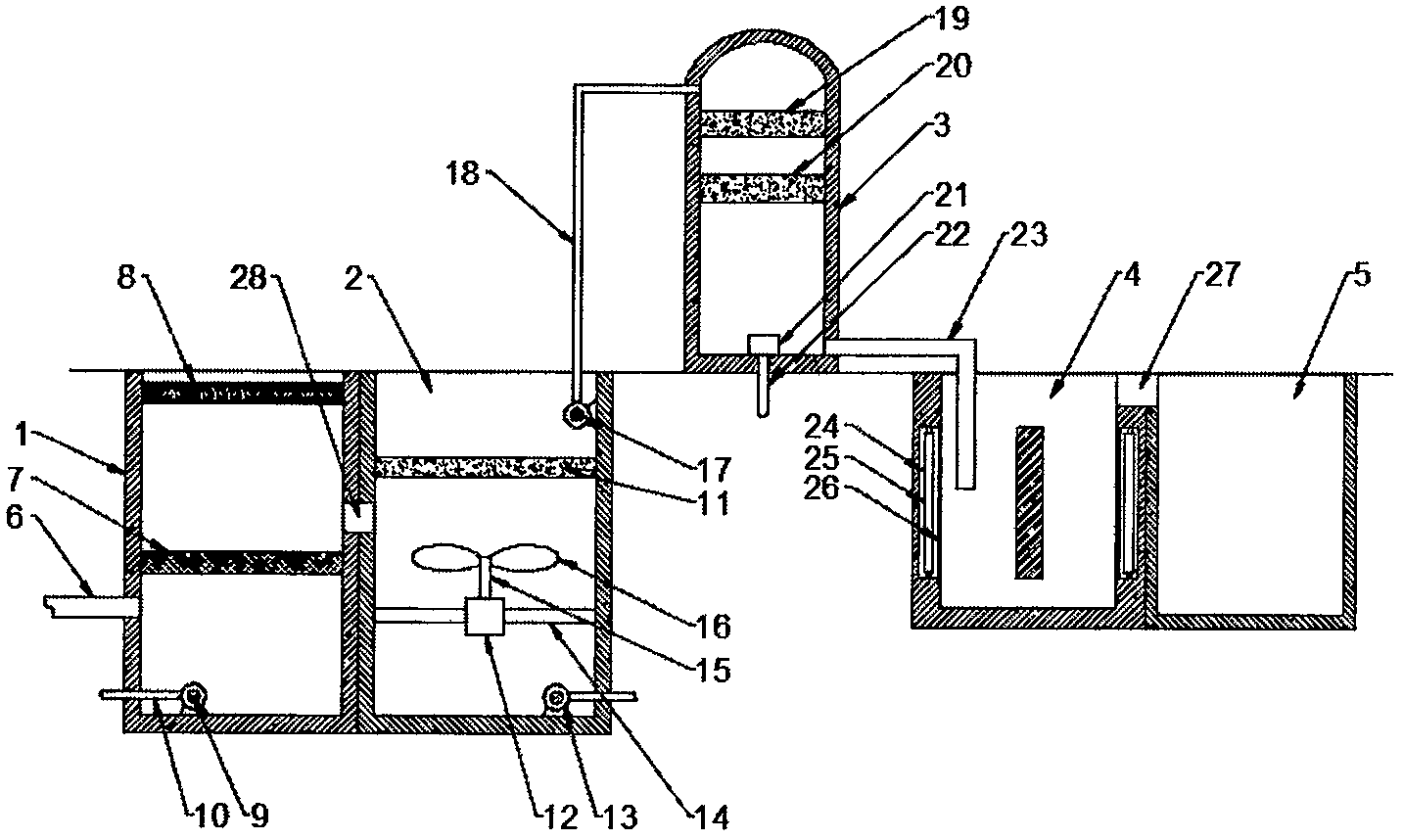

一种屠宰场污水快速处理系统，包括第一沉淀池、第二沉淀池、过滤消毒塔，消毒池和净水池，过滤消毒塔的左侧设有第一沉淀池和第二沉淀池，第二沉淀池设在第一沉淀池的右侧，过滤消毒塔的右侧设有消毒池和净水池，消毒池设在净水池的左侧，过滤消毒塔的内腔上部设有第一过滤层和第二过滤层，第一过滤层设在第二过滤层的上部，过滤消毒塔的内腔下部为消毒腔，消毒腔的底部设有氯气喷射装置，氯气喷射装置通过氯气连接管与外界氯气供应装置贯通连接，消毒腔底部贯通连接排水管，排水管的另一端与消毒池贯通连接，消毒池的顶部通过第一连通孔与净水池贯通连接，消毒池的侧壁上均匀的设有若干凹腔，凹腔内设有紫外线灯管，凹腔的开口处设有防护罩，第一沉淀池中部设有过滤网，第一沉淀池底部贯通连接进水管，第一沉淀池的顶端卡设有油污吸附层，第一沉淀池池底设有第一抽淤泵，抽淤泵通过排淤管与外界污泥集中处贯通连接，第一沉淀池通过第二连接通孔与第二沉淀池贯通连接，第二连通孔设在过滤网与油污吸附层之间，第二沉淀池底部设有电机，电机通过支架固定在第二沉淀池的侧壁上，电机的电机轴固定连接转轴，转轴上均匀的设有若干搅拌叶，第二沉淀池的底壁上设有第二抽淤泵，第二抽淤泵通过排淤管与外界污泥集中处贯通连接，第二沉淀池的上部设有过滤装置，过滤装置设在第二连通孔的上方，第二沉淀池侧壁的顶部设有水泵，水泵通过连接水管与过滤消毒塔的顶端贯通连接，第一抽淤泵、第二抽淤泵、电机和水泵以及所有紫外线灯管均与外部电源连接。
作为本发明更进一步的技术方案，消毒池的侧壁上均匀的设有3～5个凹腔。
作为本发明更进一步的技术方案，防护罩选用透明的钢化玻璃制作。
作为本发明更进一步的技术方案，转轴上均匀的设有2～4个搅拌叶。
作为本发明更进一步的技术方案，过滤装置内设有活性炭颗粒。
作为本发明更进一步的技术方案，第一过滤层和第二过滤层均为活性炭过滤层。
与现有技术相比，本发明的第一沉淀池和第二沉淀池利用的是过滤沉淀方式进行沉淀，从而加速污水中固体颗粒的沉淀，提高污水处理速度，连续两次沉淀，能有效的去除水质中的固体颗粒物，再利用第一过滤网和第二过滤网进行过滤，去除水中细小颗粒物，保证水质清洁;氯气和紫外线两种不同的消毒方式，能有效的去除水中的各种细菌，保证水质的洁净环保。
