申请日2017.04.28
公开(公告)日2017.07.14
IPC分类号C02F9/08
摘要
本发明公开了一种可快速过滤污水的污水处理装置，包括箱体，所述箱体内腔的顶部设有漏板，所述漏板的顶部设有电机，所述电机的输出端设有网箱，所述网箱的顶部设有进水口，所述进水口表面的顶部贯穿箱体并延伸至箱体的顶部，所述箱体内腔两侧的顶部均设有紫外线消毒灯，所述漏板的底部设有漏斗，所述漏斗的内腔设有转轴，所述转轴的顶部和底部均设有过滤网板，所述漏斗的底部设有过滤板，所述过滤板的内腔从上到下依次设置有过滤网和吸尘网。本发明通过过滤网板、电机、网箱、紫外线消毒灯、漏板、转轴、漏斗、过滤板、过滤网和吸尘网相互配合，可对污水起到快速过滤使用的作用，这样污水在过滤时效果更好。
权利要求书

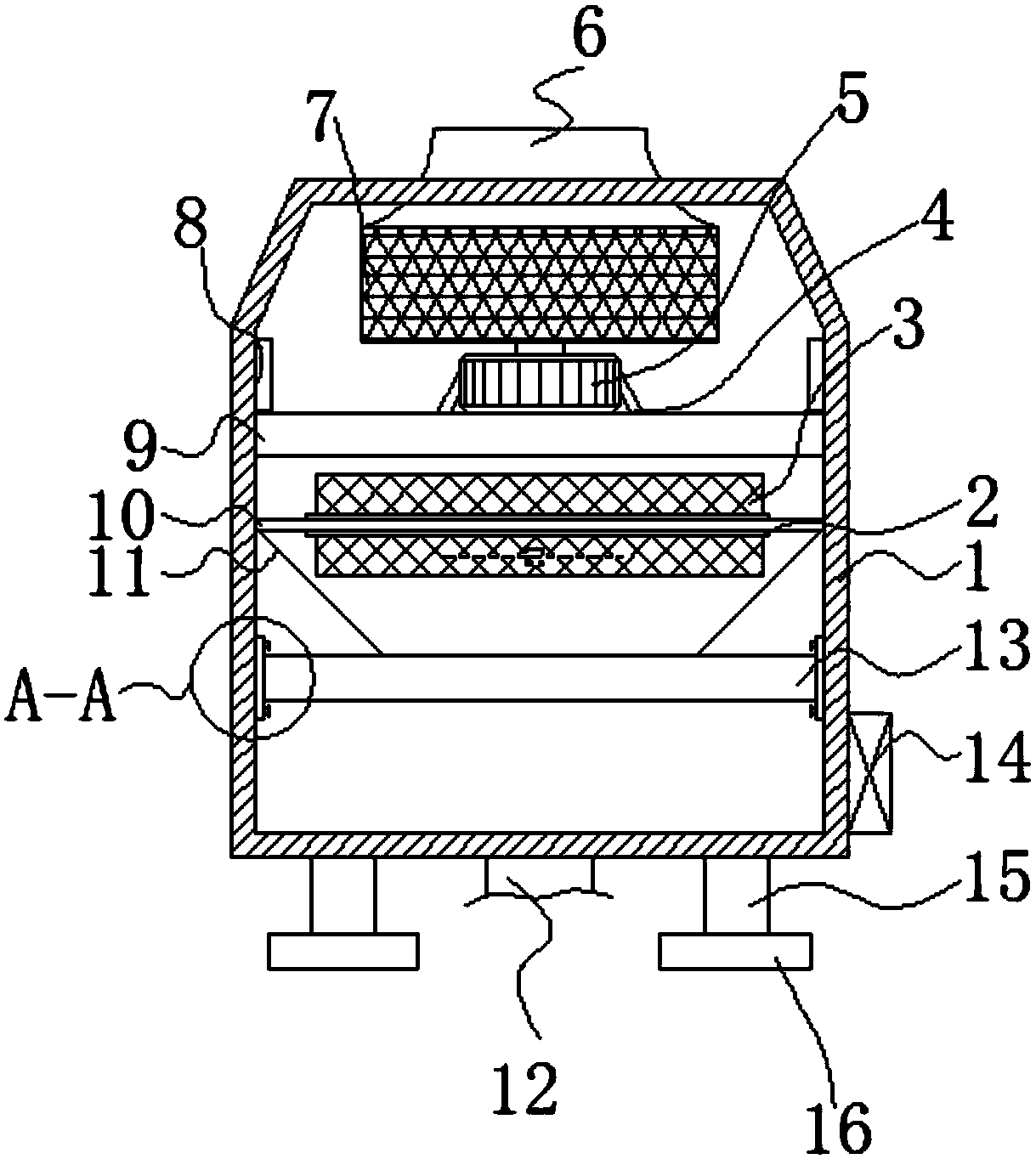

1.一种可快速过滤污水的污水处理装置，包括箱体(1)，其特征在于：所述箱体(1)内腔的顶部设有漏板(9)，所述漏板(9)的顶部设有电机(5)，所述电机(5)的输出端设有网箱(7)，所述网箱(7)的顶部设有进水口(6)，所述进水口(6)表面的顶部贯穿箱体(1)并延伸至箱体(1)的顶部，所述箱体(1)内腔两侧的顶部均设有紫外线消毒灯(8)，所述漏板(9)的底部设有漏斗(11)，所述漏斗(11)的内腔设有转轴(10)，所述转轴(10)的顶部和底部均设有过滤网板(3)，所述漏斗(11)的底部设有过滤板(13)，所述过滤板(13)的内腔从上到下依次设置有过滤网(131)和吸尘网(132)，所述箱体(1)的底部设有出水口(12)，所述箱体(1)右侧的底部设有控制器(14)，所述控制器(14)与电机(5)和紫外线消毒灯(8)电性连接。
2.根据权利要求1所述的一种可快速过滤污水的污水处理装置，其特征在于：所述箱体(1)底部的两侧均设有支撑柱(15)，且两个支撑柱(15)的底部均设有防滑垫(16)。
3.根据权利要求1所述的一种可快速过滤污水的污水处理装置，其特征在于：所述过滤板(13)两侧与箱体(1)的连接处均通过固定块(18)和固定螺栓(17)固定连接，且过滤板(13)位于箱体(1)内腔的底部。
4.根据权利要求1所述的一种可快速过滤污水的污水处理装置，其特征在于：所述转轴(10)的顶部和底部与过滤网板(3)的连接处均通过连接块(2)固定连接，且两个过滤网板(3)关于转轴(10)呈中心对称。
5.根据权利要求1所述的一种可快速过滤污水的污水处理装置，其特征在于：所述电机(5)的底部与漏板(9)的连接处通过固定件固定连接，且电机(5)的两侧与漏板(9)的连接处均通过支架(4)固定连接。
6.根据权利要求1所述的一种可快速过滤污水的污水处理装置，其特征在于：两个所述紫外线消毒灯(8)的外侧与箱体(1)的连接处均通过固定件固定连接，且两个紫外线消毒灯(8)关于箱体(1)呈中心对称。
说明书
一种可快速过滤污水的污水处理装置
技术领域
本发明涉及污水设备技术领域，具体为一种可快速过滤污水的污水处理装置。
背景技术
污水处理设备能有效处理城区的生活污水，工业废水等，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。
生活污水，指人们在生活过程中产生的污水，随着全球范围经济的快速发展和人口的膨胀，它已经成为仅次于工业废水的又一严重污染源，因此，要对生活污水进行处理或者回收再利用，就要使用到污水处理装置对污水进行处理使用，如中国专利公开了“一种生活污水再利用装置”(专利号：201620637143.8)，该专利通过生活污水处理桶、沉淀物收集装置、进水粗滤组件、滤膜组件一、滤膜组件二、超滤膜和微滤膜相互配合，对污水进行处理利用;虽然通过上述结构可对污水起到过滤使用的作用，但是结构功能单一，所以污水处理装置在使用时，需要对污水进行长时间的过滤才可进行使用，从而大大降低了污水处理装置的使用效率。
发明内容
本发明的目的在于提供一种可快速过滤污水的污水处理装置，具备对污水起到快速过滤使用的优点，解决了现有的污水处理装置污水处理效率低的问题。
为实现上述目的，本发明提供如下技术方案：一种可快速过滤污水的污水处理装置，包括箱体，所述箱体内腔的顶部设有漏板，所述漏板的顶部设有电机，所述电机的输出端设有网箱，所述网箱的顶部设有进水口，所述进水口表面的顶部贯穿箱体并延伸至箱体的顶部，所述箱体内腔两侧的顶部均设有紫外线消毒灯，所述漏板的底部设有漏斗，所述漏斗的内腔设有转轴，所述转轴的顶部和底部均设有过滤网板，所述漏斗的底部设有过滤板，所述过滤板的内腔从上到下依次设置有过滤网和吸尘网，所述箱体的底部设有出水口，所述箱体右侧的底部设有控制器，所述控制器与电机和紫外线消毒灯电性连接。
优选的，所述箱体底部的两侧均设有支撑柱，且两个支撑柱的底部均设有防滑垫。
优选的，所述过滤板两侧与箱体的连接处均通过固定块和固定螺栓固定连接，且过滤板位于箱体内腔的底部。
优选的，所述转轴的顶部和底部与过滤网板的连接处均通过连接块固定连接，且两个过滤网板关于转轴呈中心对称。
优选的，所述电机的底部与漏板的连接处通过固定件固定连接，且电机的两侧与漏板的连接处均通过支架固定连接。
优选的，两个所述紫外线消毒灯的外侧与箱体的连接处均通过固定件固定连接，且两个紫外线消毒灯关于箱体呈中心对称。
与现有技术相比，本发明的有益效果如下：
1、本发明通过过滤网板、电机、网箱、紫外线消毒灯、漏板、转轴、漏斗、过滤板、过滤网和吸尘网相互配合，可对污水起到快速过滤使用的作用，这样污水在过滤时效果更好，避免了现有的污水处理装置在使用时，因为污水处理装置功能单一，从而导致污水处理装置在对污水进行处理时，需要对污水进行长时间处理才可使用的状况，从而大大提高了污水处理装置的工作效率，适合推广使用。
2、本发明通过连接块，可对过滤网板起到固定的作用，这样过滤网板在使用时效果更好，避免了过滤网板在使用时出现松动的状况，从而导致过滤网板过滤效果不好的状况，通过支架，可对电机起到固定的作用，这样电机在使用时效果更好，避免了电机在使用时出现晃动的状况，从而导致电机运行效果不好的状况，通过支撑柱和防滑垫，可对污水处理装置起到固定的作用，这样污水装置在使用时效果更好，避免了污水处理装置在使用时出现移动的状况，从而导致污水处理装置使用效果不好的状况，通过固定块和固定螺栓，可对过滤板起到固定的作用，这样过滤板在使用时效果更好，避免了过滤板在使用时出现松动的状况，从而导致过滤板使用效果不好的状况。
