申请日2017.05.16
公开(公告)日2017.08.11
IPC分类号C02F9/14
摘要
本发明公开了一体化民用污水处理系统，包括：壳体，所述壳体两侧设置有进水口和出水口，污水从进水口进入壳体后依次经过折流调节区、多层过滤系统、第一沉淀罐、细滤罐、厌氧沉淀区、热量交换区、第二沉淀罐、出水池，最后从出水口流出，所述多层过滤系统按照自上而下的顺序依次包括固体颗粒过滤层、有机物过滤层、卵石层。本发明有效实现对民用生活污水的一体化处理，处理效果好，能够彻底的将民用生活污水中的有毒有害及凝聚物处理掉，进而提高了民用生活污水的回收再利用效率，节约了水资源，且降低了经济投资成本，满足实际使用要求。
权利要求书

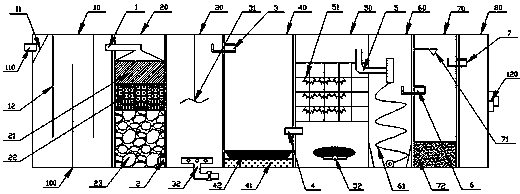

1.一体化民用污水处理系统，包括：壳体(100)，其特征在于：所述壳体两侧设置有进水口(110)和出水口(120)，污水从进水口(110)进入壳体(100)后依次经过折流调节区(10)、多层过滤系统(20)、第一沉淀罐(30)、细滤罐(40)、厌氧沉淀区(50)、热量交换区(60)、第二沉淀罐(70)、出水池(80)，最后从出水口(120)流出，所述多层过滤系统(20)按照自上而下的顺序依次包括固体颗粒过滤层(21)、有机物过滤层(22)及卵石层(23)。
2.根据权利要求1所述一体化民用污水处理系统，其特征在于：所述折流调节区(10)内设置有引流板(11)和隔板(12)，所述引流板(11)倾斜设置在进水口(110)下方，所述隔板(12)之间间隔错开设置，所述折流调节区(10)靠近多层过滤系统(20)一侧上端设置有第一导流管(1)，所述第一导流管(1)从折流调节区(10)伸入至多层过滤系统(20)。
3.根据权利要求1所述一体化民用污水处理系统，其特征在于：所述多层过滤系统(20)靠近第一沉淀罐(30)一侧底部设置有第二导流管(2)，所述第二导流管(2)从多层过滤系统(20)伸入至第一沉淀罐(30)，所述第一沉淀罐(30)底部设置有排污管道(32)，所述第一沉淀罐(30)中部设置有搅拌装置(31)，且所述第一沉淀罐(30)靠近细滤罐(40)一侧上端设置有第三导流管(3)，所述第三导流管(3)伸入至细滤罐(40)。
4.根据权利要求1所述一体化民用污水处理系统，其特征在于：所述细滤罐(40)底部上层铺设有分子筛(42)，所述细滤罐(40)底部下层铺设有细沙(41)。
5.根据权利要求1所述一体化民用污水处理系统，其特征在于：所述细滤罐(40)靠近厌氧沉淀区(50)一侧底端设置有第四导流管(4)，所述第四导流管(4)伸入至厌氧沉淀区(50)，所述厌氧沉淀区(50)内悬挂有厌氧区填料(51)，所述厌氧沉淀区(50)底部设置有微动力曝气系统(52)。
6.根据权利要求1所述一体化民用污水处理系统，其特征在于：所述厌氧沉淀区(50)靠近热量交换区(60)一侧上端设置有第五导流管(5)，所述第五导流管(5)伸入至热量交换区(60)，所述热量交换区(60)内设置有热量交换盘管(61)。
7.根据权利要求1所述一体化民用污水处理系统，其特征在于：所述热量交换区(60)靠近第二沉淀罐(70)一侧中部设置有第六导流管(6)，所述第六导流管(6)伸入至第二沉淀罐(70)，所述第二沉淀罐(70)顶端设置有灭菌器(71)，所述第二沉淀罐(70)底部设置有活性炭颗粒层(72)，所述第二沉淀罐(70)靠近出水池(80)一侧上端设置有与所述出水池(80)相连通的溢流堰(7)。
说明书
一体化民用污水处理系统
技术领域
本发明涉及一体化民用污水处理系统，属于生活污水处理技术领域。
背景技术
随着人们生活水平的显著提高，污水处理的要求也随之增长，1990年后，我国污水处理迅速发展，污水处理量增长率为全球的2.3倍，由于国家和各级政府对环境保护重视程度不断提高，中国污水处理行业得以快速增长，乡镇污水处理效率也不断提高。
中国水资源缺乏和水污染严重地制约着我国总体经济的健康持续发展，特别是在农村地区，由于基础设施滞后和管理水平低下，严重的抑制了农村地区居民生活质量的改善和提高，因此农村地区的水环境治理成为我国环境综合治理的重要组成部分。目前农村污水处理技术主要有生物接触氧化法、活性污泥法、生物滤池等，但是由于农村生活污水混杂物严重泛滥以及现有污水处理流程的简单和技术的落后，造成在实际运行处理过程中对污水的处理效果严重不足，处理后的污水依然存在严重的有毒有害及凝聚物(尤其是厨房和洗衣污水);此外，现有技术中对农村污水的处理设备投资较大，运行成本太高，不适宜推广使用。为此，需要设计一种新型的污水处理系统，能够综合性地克服上述现有技术中的污水处理系统存在的不足。
发明内容
本发明正是针对现有技术存在的不足，提供一体化民用污水处理系统，有效实现对民用生活污水的一体化处理，处理效果好，能够彻底的将民用生活污水中的有毒有害及凝聚物处理掉，进而提高了民用生活污水的回收再利用效率，节约了水资源，且降低了经济投资成本，适宜推广使用，具有较好的安全性能，满足实际使用要求。
为解决上述问题，本发明所采取的技术方案如下：
一体化民用污水处理系统，包括：壳体，所述壳体两侧设置有进水口和出水口，污水从进水口进入壳体后依次经过折流调节区、多层过滤系统、第一沉淀罐、细滤罐、厌氧沉淀区、热量交换区、第二沉淀罐、出水池，最后从出水口流出，所述多层过滤系统按照自上而下的顺序依次包括固体颗粒过滤层、有机物过滤层、卵石层。
作为上述技术方案的改进，所述折流调节区内设置有引流板和隔板，所述引流板倾斜设置在进水口下方，所述隔板之间间隔错开设置，所述折流调节区靠近多层过滤系统一侧上端设置有第一导流管，所述第一导流管从折流调节区伸入至多层过滤系统。
作为上述技术方案的改进，所述多层过滤系统靠近第一沉淀罐一侧底部设置有第二导流管，所述第二导流管从多层过滤系统伸入至第一沉淀罐，所述第一沉淀罐底部设置有排污管道，所述第一沉淀罐中部设置有搅拌装置，且所述第一沉淀罐靠近细滤罐一侧上端设置有第三导流管，且所述第三导流管伸入至细滤罐。
作为上述技术方案的改进，所述细滤罐底部上层铺设有分子筛，所述细滤罐底部下层铺设有细沙。
作为上述技术方案的改进，所述细滤罐靠近厌氧沉淀区一侧底端设置有第四导流管，所述第四导流管伸入至厌氧沉淀区，所述厌氧沉淀区内悬挂有厌氧区填料，所述厌氧沉淀区底部设置有微动力曝气系统。
作为上述技术方案的改进，所述厌氧沉淀区靠近热量交换区一侧上端设置有第五导流管，所述第五导流管伸入至热量交换区，所述热量交换区内设置有热量交换盘管。
作为上述技术方案的改进，所述热量交换区靠近第二沉淀罐一侧中部设置有第六导流管，所述第六导流管伸入至第二沉淀罐，所述第二沉淀罐顶端设置有灭菌器，所述第二沉淀罐底部设置有活性炭颗粒层，所述第二沉淀罐靠近出水池一侧上端设置有与所述出水池相连通的溢流堰。
本发明所述微动力曝气系统、所述灭菌器以及所述排污管道输出动力均由电能或太阳能提供。
本发明与现有技术相比较，本发明的实施效果如下：
本发明所述的一体化民用污水处理系统，有效实现对民用生活污水的一体化处理，处理效果好，能够彻底的将民用生活污水中的有毒有害及凝聚物处理掉，进而提高了民用生活污水的回收再利用效率，节约了水资源，且降低了经济投资成本，适宜推广使用，具有较好的安全性能，满足实际使用要求。
