申请日2017.04.28
公开(公告)日2017.08.11
IPC分类号C02F9/14; C02F11/04; C02F11/00
摘要
本发明公开了一种畜牧养殖污水处理装置，包括畜牧房，所述畜牧房上端安装抽风机，所述抽风机通过管道固定连接到气体处理槽，所述管道内设有密集的活性炭，所述畜牧房一侧设有粪便收集器，所述粪便收集器与沼气发酵池相连，所述沼气发酵池的一侧设有通过输气管相连的沼气存储罐，所述沼气发酵池与调节池相连，所述调节池与混凝反应池相连，所述混凝反应池连接沉淀池一，所述沉淀池一上端连接沼渣池，所述沉淀池一下端通过管道与污水处理罐相连。有益效果为：通过抽风机的设置，可以防止动物产生的一些有害气体浓度过高对人体造成危害;不仅污水得到处理，周围环境得到改善，而且可以将动物粪便循环利用，废水可以再次利用。
权利要求书

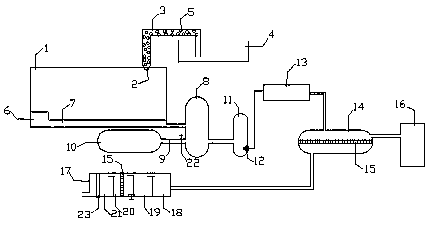

1.一种畜牧养殖污水处理装置,其特征在于，包括畜牧房(1)，所述畜牧房(1)上端安装抽风机(2)，所述抽风机(2)通过管道(3)固定连接到气体处理槽(4)，所述管道(3)内设有密集的活性炭(5)，所述畜牧房(1)一侧设有粪便收集器(6)，所述粪便收集器(6)通过传送带(7)与沼气发酵池(8)相连，所述沼气发酵池(8)的一侧设有通过输气管(9)相连的沼气存储罐(10)，所述沼气发酵池(8)的另一侧设有通过管道相连的调节池(11)，所述调节池(11)的底部安装有抽泵(12)，所述调节池(11)通过管道与混凝反应池(13)相连，所述混凝反应池(13)通过管道连接沉淀池一(14)，所述沉淀池一(14)内设有过滤板(15)，所述沉淀池一(14)上端通过管道连接沼渣池(16)，所述沉淀池一(14)下端通过管道与污水处理罐(17)相连。
2.根据权利要求1所述的畜牧养殖污水处理装置，其特征在于，所述气体处理槽(4)中设置为含有氯化氢的水溶液。
3.根据权利要求2所述的畜牧养殖污水处理装置，其特征在于，所述输气管(9)和沉淀池二(20)上都设有控制阀(22)。
4.根据权利要求1所述的畜牧养殖污水处理装置，其特征在于，所述消毒池(21)内设置含有二氧化氯的消毒器(23)。
5.根据权利要求1所述的畜牧养殖污水处理装置，其特征在于，所述污水处理罐(17)内设有水解酸化池(18)、接触氧化池(19)、沉淀池二(20)和消毒池(21)。
6.根据权利要求5所述的畜牧养殖污水处理装置，其特征在于，所述沉淀池二(20)内设有过滤板(15)。
说明书
一种畜牧养殖污水处理装置
技术领域
本发明涉及一种污水处理技术领域，具体来说，涉及一种畜牧养殖污水处理装置。
背景技术
随着近年来人们对健康生活的重视，畜牧业得到了快速的发展，内陆地区陆续出现了很多养牛场、养猪场、养鸡场等，但是这样以来，不仅会出现大量动物粪便无法正常处理的问题，而且动物产生的一些气体过量也会对人身体有害，人们普遍采取晒干后集中烧毁处理的方法，虽然能解决存放和消毒问题，但是造成了重大的资源浪费。如何设计一种能快速有效处理畜牧场动物粪便和污水，对人体危害降到最低，并且将牛粪转化为再生无污染的能源是畜牧业主需要解决的一个难题。
针对相关技术中的问题，目前尚未提出有效的解决方案。
发明内容
本发明的目的是提供一种畜牧养殖污水处理装置，以克服现有相关技术所存在的上述技术问题。
本发明的技术方案是这样实现的：
一种畜牧养殖污水处理装置，包括畜牧房，所述畜牧房上端安装抽风机，所述抽风机通过管道固定连接到气体处理槽，所述管道内设有密集的活性炭，所述畜牧房一侧设有粪便收集器，所述粪便收集器通过传送带与沼气发酵池相连，所述沼气发酵池的一侧设有通过输气管相连的沼气存储罐，所述沼气发酵池的另一侧设有通过管道相连的调节池，所述调节池的底部安装有抽泵，所述调节池通过管道与混凝反应池相连，所述混凝反应池通过管道连接沉淀池一，所述沉淀池一内设有过滤板，所述沉淀池一上端通过管道连接沼渣池，所述沉淀池一下端通过管道与污水处理罐相连，所述污水处理罐内设有水解酸化池、接触氧化池、沉淀池二和消毒池，所述沉淀池二内设有过滤板。
本发明上述技术方案所实现的有益效果为：本发明设置有抽风机，可以及时更换畜牧房中的空气，防止动物产生的一些灰尘、二氧化碳、氨气浓度过高对人体造成危害;动物粪便经过沼气发酵池的处理，可以经沼气存储罐供家庭发电和照明使用;经过沉淀池一处理后的沼渣可以作为肥料的原料，经过污水处理器得到的消毒水可以供应到畜牧房，循环利用。
进一步的，所述气体处理槽中设置为含有氯化氢的水溶液。
采用上述进一步的技术方案的有益效果是：氨气与氯化氢水溶液反应可以生成铵盐，可以用来合成化肥，而且使用氯化氢成本低，效果好。
可选的，所述输气管和沉淀池二上都设有控制阀。
采用上述可选的技术方案的有益效果是：控制阀可以控制沼气发酵池中的沼气往沼气存储罐中转移，当沉淀池二的固体过多时，还方便将固体转移出来。
另外，所述消毒池内设置含有二氧化氯的消毒器。
综上所述，本发明的有益效果为：通过抽风机的设置，可以防止动物产生的一些灰尘、二氧化碳、氨气浓度过高对人体造成危害;本发明不仅使污水得到处理，周围环境得到改善，而且可以将动物粪便循环利用，经过污水处理器处理过的废水可以再次利用。
