申请日2017.04.27
公开(公告)日2017.07.14
IPC分类号B08B15/02
摘要
本发明公开了一种污水处理池源头阻绝VOCs挥发散逸封盖，设备主要构件包括蜂窝模块、双层密封圈、排水口、上下挡板。蜂窝模块为箱体结构，内设蜂窝芯，板上喷有环氧树脂保护层，起到防腐作用;在蜂窝模块上方设有排水口，且排水通道在封盖下部液体内无任何浸入部件，起到防止积水聚集作用;在两端设有双层密封装置，且在污水池壁上设有上下挡板，使封盖在固定的区域内上下移动，并完全贴合液面，阻绝了污水池VOC的逸散。

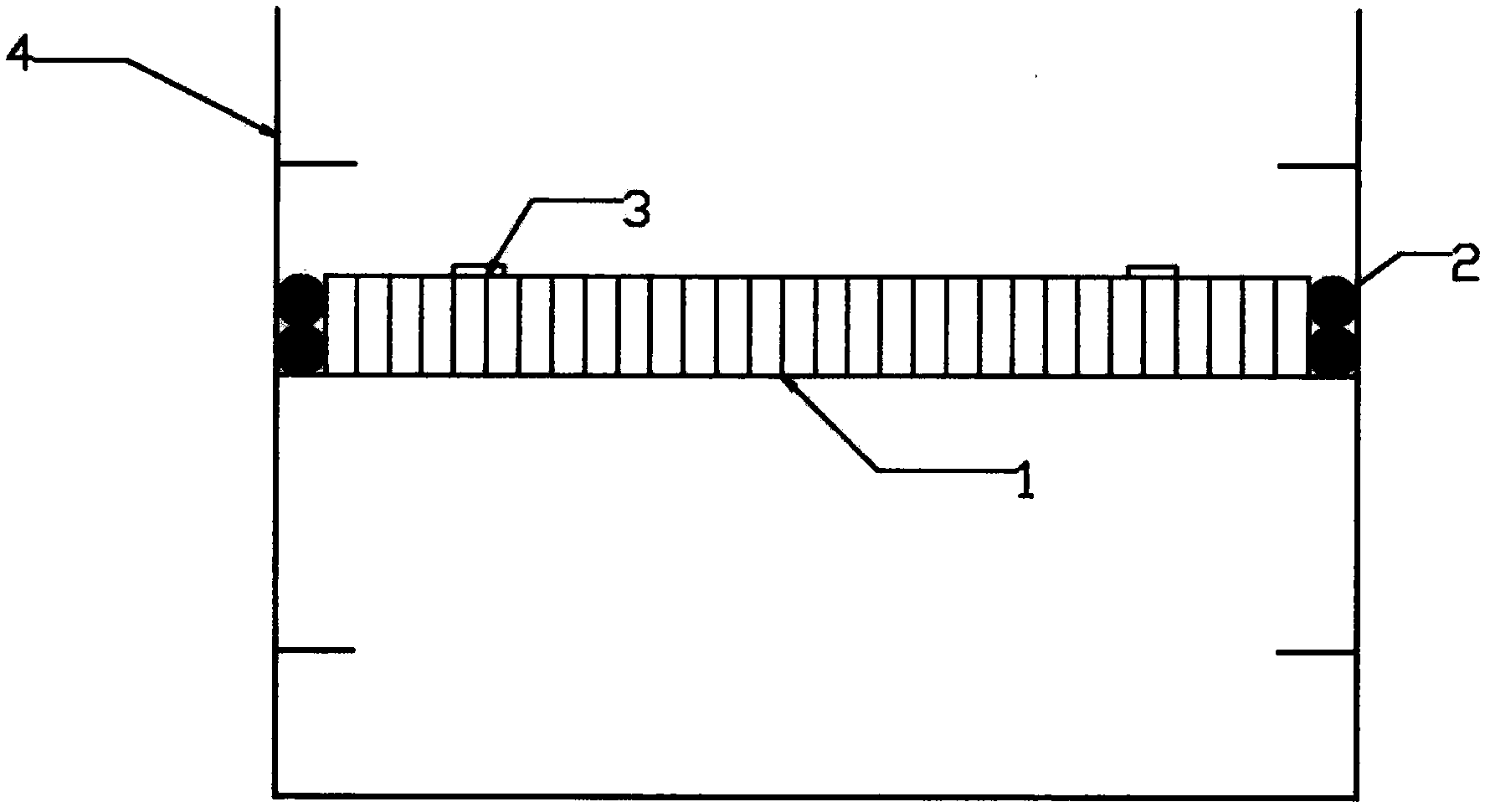

摘要附图
权利要求书
1.一种污水处理池源头阻绝VOCs挥发散逸封盖，设备主要构件包括蜂窝模块(1)、双层密封圈(2)、排水口(3)、上下挡板(4)。
2.根据权利要求1所述的一种污水处理池源头阻绝VOCs挥发散逸封盖，其特征还在于：蜂窝模块(1)的底部为一体焊接成型。
3.根据权利要求2所述的一种污水处理池源头阻绝VOCs挥发散逸封盖，其特征还在于：蜂窝模块(1)的材质为铝合金或不锈钢。
4.根据权利要求3所述的一种污水处理池源头阻绝VOCs挥发散逸封盖，其特征还在于：蜂窝模块(1)表面涂有环氧树脂保护层，增强防腐性。
5.根据权利要求1所述的一种污水处理池源头阻绝VOCs挥发散逸封盖，其特征还在于：蜂窝模块(1)的两个长度方向上的平面板在蜂窝模块上方沿高方向延伸一定高度成竖边，以便蜂窝模块之间连接。
6.根据权利要求1所述的一种污水处理池源头阻绝VOCs挥发散逸封盖，其特征还在于：蜂窝模块(1)的具体尺寸可根据污水池的实际情况设计。
7.根据权利要求1所述的一种污水处理池源头阻绝VOCs挥发散逸封盖，其特征还在于：双层密封圈(2)由PU和浸液式双层海绵组成，并用螺栓固定，增加密闭性，减少VOCs逸散。
8.根据权利要求7所述的一种污水处理池源头阻绝VOCs挥发散逸封盖，其特征还在于：蜂窝模块(1)的两个宽度方向上的平面板在蜂窝模块上方沿高方向延伸一定高度成竖边，以便蜂窝模块的二次密封的安装。
9.根据权利要求1所述的一种污水处理池源头阻绝VOCs挥发散逸封盖，其特征还在于：排水口(3)通道在浮盘下部液体内无任何浸入部件。
10.根据权利要求1所述的一种污水处理池源头阻绝VOCs挥发散逸封盖，其特征还在于：排水口(3)的数量及位置、上下挡板(4)的安装位置及上下挡板(5)之间的距离可根据污水池的实际情况设计。
说明书
污水处理池源头阻绝VOCs挥发散逸封盖
技术领域
本发明专利涉及一种污水处理池源头阻绝VOCs挥发散逸封盖，更具体地说是一种模块式全接液式污水处理池源头阻绝VOCs散逸封盖。
背景技术
目前，污水池及污水处理设施基本采用露天开放式设计，因此污水与大气环境直接接触，在污水处理过程中，有大量的挥发性气体散逸到空气中，包括污水本身含有大量的挥发性有机物和生化反应产生的硫氮化合物，成为环境恶化的主要因素之一。近年来国家对环境保护更为重视，出台了很多环保法规，在《GB31570-2015石油炼制工业污染物排放标准》中，对其他污染控制要求明确指出：用于集输、储存和处理含挥发性有机物、恶臭物质的废水设施应密闭，产生的废气应接入有机废气回收或处理装置。目前，对于污水处理厂VOCs的处理主要采取先挥发、后治理的理念，而现有VOCs处理方法工艺流程长，运行成本高，使用寿命短，填料更换周期短(若有)，存在一定安全风险，因此处理可靠性值得商榷。
污水处理池源头阻绝VOCs挥发散逸封盖可以专业解决污水池挥发性有机物散逸问题，是一种模块式全接液封盖系统，依据美标API650标准，可以根据污水池具体情况进行针对性设计，量身定做API浮盘封盖，阻绝挥发性有机气体产生，达到源头解决VOCs排放问题的效果。
封盖在污水池上方的全接液安装模式有助于降低污水的湍动程度，减小整个系统的雷诺准数(Re)，增大了三相分离阻力系数，从而提高了三相分离速率并充分改善污水池露天运行现状;同时封盖在运行时无需使用水电气风等能源，避免了公用工程费用;且封盖故障率较低，维修工机具简单，人工维护成本较低，大大降低了封盖维护成本，在一次性投资方面也低于现有其他工艺。
发明内容
为了解决现有技术存在的上述问题，本发明提出一种在污水处理池阻绝VOCs挥发逸散的全接液式封盖，可有效解决现有技术的上述问题。
本发明污水处理池源头阻绝VOCs挥发散逸封盖主要构件包括蜂窝模块、双层密封圈、排水口、上下挡板。蜂窝模块为箱体结构，内设蜂窝芯，蜂窝模块为铝合金或不锈钢材质，且板上喷有保护层，保护层由环氧树脂组成，增加了其抗腐蚀性;防止积水聚集，在蜂窝模块上方设有排水口，排水通道在封盖下部液体内无任何浸入部件;在两端设有双层密封装置，装置由PU和浸液式双层海绵组成，并用螺栓固定，增加密闭性，减少VOCs逸散;在污水池壁上设有上下挡板，使封盖在固定的区域内上下移动，并完全贴合液面，阻绝了污水池VOC的逸散。可根据污水处理池的具体情况，依据美标API650标准，设计蜂窝模块的尺寸、排水口的位置和数量及上下挡板的位置和两板间距离，使本发明污水处理池源头阻绝VOCs挥发散逸封盖完全实现全接液，从而实现根本上阻绝VOCs的逸散。
所述排水口安装于封盖中央，是为了防止封盖上部雨水滞留在全接液式浮盘上，且排水通道在浮盘下部液体内无任何浸入部件。
所述双层海绵密封，采用PU材料外覆聚氨酯海绵，实现全接液形式密封，达到最优密封效果;二次密封加强密封效果，全面阻绝污水VOCs散逸，实现源头治理。
所述防腐涂层，因污水中存在综合化学腐蚀性物质，为避免长期浸润腐蚀，在封盖系统表面涂装一层环氧酚醛化学防腐涂层，实现防腐保护功能，干膜厚度为0.25-0.30mm。
所述上下挡板，是为防止封盖系统运行高度出现极端情况，因此在污水池内壁设有上下挡板，来确保封盖系统在有效可控高度范围内运行。
且封盖在污水池上方的全接液安装模式有助于降低污水的湍动程度，减小整个系统的雷诺准数(Re)，增大了三相分离阻力系数，从而提高了三相分离速率并充分改善污水池露天运行现状;封盖运行时无需使用水电气风等能源，避免了公用工程费用;封盖故障率较低，维修工机具简单，人工维护成本较低，大大降低了封盖维护成本，在一次性投资方面也低于现有其他工艺。
综上可知，由于采用了上述技术手段，本发明污水处理池源头阻绝VOCs挥发散逸封盖能避免现技术背景下污水处理的一些问题，充分改善污水池露天运行现状，并阻绝挥发性有机物散逸，解决污水池散发臭气问题，能有效治理VOCs散逸，实现环保目标。
