申请日2017.04.05
公开(公告)日2017.08.18
IPC分类号C02F11/00; C02F11/12; C02F11/14
摘要
一种集装箱式集成河道污泥处理系统及其使用方法，其特征在于：它包括污泥均质池(1)，污泥均质池(1)的输出端的连接管路上装有输送泵(2)，输送泵(2)的输出端连接卧螺离心机(7)的进料管路(3)，进料管路(3)上还连接有加药装置(4)的加药泵(5)的输出端，电气控制柜(6)控制卧螺离心机(7)，卧螺离心机(7)的固相端连接螺旋输送机(8)，液相端连接到输出软管(9)。该处理系统使用该河道淤泥处理系统进行河道淤泥泥水分离时，能够根据处理场地的变换，及时移动，快速响应，并使整个系统集成化控制，提高其自动化程度，实现了高度集成\快速安装的目的。

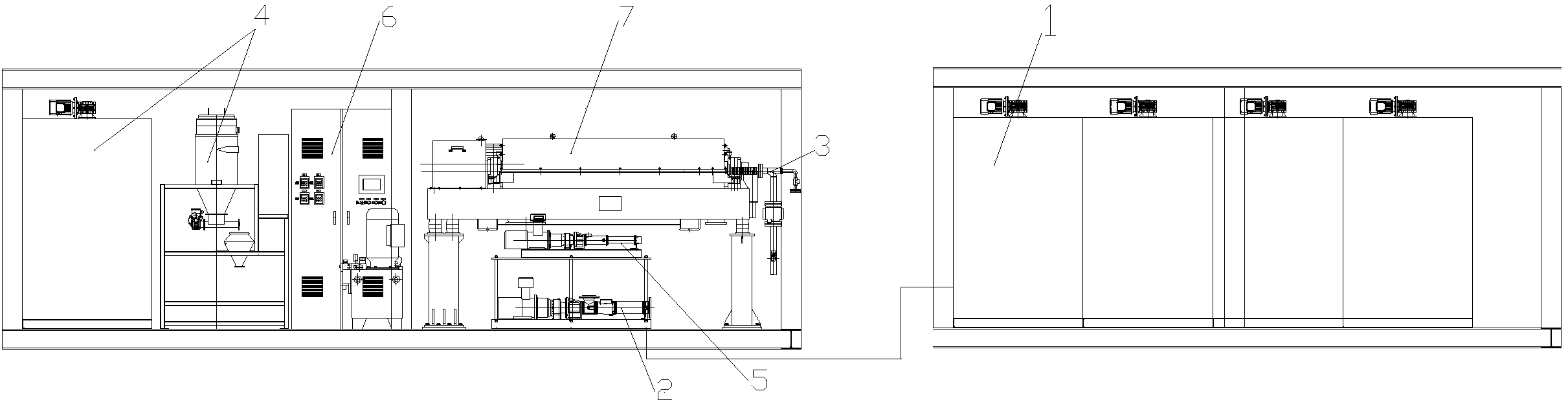

摘要附图
权利要求书
1.一种集装箱式集成河道污泥处理系统，其特征在于：它包括污泥均质池(1)，污泥均质池(1)的输出端的连接管路上装有输送泵(2)，输送泵(2)的输出端连接卧螺离心机(7)的进料管路(3)，进料管路(3)上还连接有加药装置(4)的加药泵(5)的输出端，电气控制柜(6)控制卧螺离心机(7)，卧螺离心机(7)的固相端连接螺旋输送机(8)，液相端连接到输出软管(9)。
2.如权利要求1所述的一种集装箱式集成河道污泥处理系统，其特征在于：所述污泥均质池(1)，输送泵(2)，进料管路(3)，加药装置(4)，加药泵(5)，电气控制柜(6)，卧螺离心机(7)，螺旋输送机(8)和输出软管(9)都安装在集装箱内。
3.如权利要求1所述的一种集装箱式集成河道 污泥处理系统，其特征在于：所述集装箱侧板开有用于快速安装管路的快接口。
4.上述权利要求3所述的一种集装箱式集成河道污泥处理系统的使用方法，其特征在于，它包括以下几个步骤：
(1)将河道淤泥通过输送泵送入振动筛，去除河道淤泥中大于5mm的颗粒物;
(2)将经过振动筛去除了大于5mm颗粒物的混合液送入均质池调质处理;
(3)将经过均质池调质处理的混合液送入卧螺离心机进行离心分离处理;
(4)将经过卧螺离心机进行离心分离处理得到的固相物通过螺旋输送机输出，液相物直接外排。
5.如权利要求4所述的一种集装箱式集成河道污泥处理系统的使用方法，其特征在于:所述步骤(2)中进行调质处理得到的混合液浓度在3%～4%之间。
6.如权利要求4所述的一种集装箱式集成河道污泥处理系统的使用方法，其特征在于:所述步骤(3)中进行离心分离处理过程中卧螺离心机的差速控制在20～30r/m,转速为1600rpm。
7.如权利要求4所述的一种集装箱式集成河道污泥处理系统的使用方法，其特征在于:将所述步骤(3)经过均质池调质处理的混合液送入卧螺离心机前添加絮凝剂进行处理，所述絮凝剂的浓度为1～1.5%,用药量为5～6kg/t。
说明书
一种集装箱式集成河道污泥处理系统及其使用方法
技术领域
本发明属于河道淤泥处理技术领域，具体讲就是涉及一种集装箱式集成河道污泥处理系统及其使用方法。
背景技术
随着城市建设的加快，人们环保意识的提高，河道淤泥的沉积问题不仅影响了运河的航运能力，制约着城市经济建设的发展，更影响了了人们的日常用水安全。常规的湖泊河流淤泥处置方式通常是通过船载挖掘机将淤泥捞出，随后放置在运输船中，然后经过按上接驳，采用周边设置堆放场地，进行自然风干或者是运输到指定地点进行集中处置。采用堆放场地风干方式，占据了周边大量土地，且容易出现回流问题;采用接驳运输方式由于挖上来的淤泥含有大量水份，运输成本也相对高昂。基于成本，处理场地，以及二次环境影响问题的考虑，在河道湖泊周边采用离心分离系统对淤泥进行泥水分离处置，是目前常用的便捷快速的河道淤泥处理方式。
离心分离法通过离心机将含淤泥进行固液两相分离，分离后液相为水，固相为泥，常规离心分离系统的配套设备较多，根据处理位置的不同，移动场地相对复杂，便捷性上较差。
发明内容
本发明的目的就是针对上述现有河道淤泥处理过程需要匹配多套设备的技术缺陷，提供一种集装箱式集成河道污泥处理系统及其使用方法，使用该河道淤泥处理系统进行河道淤泥泥水分离时，能够根据处理场地的变换，及时移动，快速响应，并使整个系统集成化控制，提高其自动化程度。同时集装箱侧板开有用于快速安装管路的快接口,系统达到现场后,采用快接接头的方式将物料输入\清液输出以及相关设备辅助输入输出端口集中在一个面板上,实现了高度集成\快速安装的目的.
技术方案
为了实现上述技术目的，本发明设计了一种集装箱式集成河道污泥处理系统，其特征在于：它包括污泥均质池，污泥均质池的输出端的连接管路上装有输送泵，输送泵的输出端连接卧螺离心机的进料管路，进料管路上还连接有加药装置的加药泵的输出端，电气控制柜控制卧螺离心机，卧螺离心机的固相端连接螺旋输送机，液相端连接到输出软管。
进一步，所述污泥均质池，输送泵，进料管路，加药装置，加药泵，电气控制柜，卧螺离心机，螺旋输送机和输出软管都安装在集装箱内。
进一步，所述集装箱侧板开有用于快速安装管路的快接口。
上述集装箱式集成河道污泥处理系统的使用方法，其特征在于，它包括以下几个步骤：
(1)将河道淤泥通过输送泵送入振动筛，去除河道淤泥中大于5mm的颗粒物;
(2)将经过振动筛去除了大于5mm颗粒物的混合液送入均质池调质处理;
(3)将经过均质池调质处理的混合液送入卧螺离心机进行离心分离处理;
(4)将经过卧螺离心机进行离心分离处理得到的固相物通过螺旋输送机输出，液相物直接外排。
进一步，所述步骤(2)中进行调质处理得到的混合液浓度在3%～4%之间。
进一步，所述步骤(3)中进行离心分离处理过程中卧螺离心机的差速控制在20～30r/m,转速为1600rpm。
进一步，将所述步骤(3)经过均质池调质处理的混合液送入卧螺离心机前添加絮凝剂进行处理，所述絮凝剂的浓度为1～1.5%,用药量为5～6kg/t。
有益效果
本发明提供的一种集装箱式集成河道污泥处理系统，首先使用卧螺离心机系统对运送上岸的河道湖泊淤泥进行固液分离，实现现场就地处置;其次明确将处理系统涉及的所有设备集成在2到3个标准集装箱中，方便处理系统可根据处理场地的转换实现快速的就位、处置;第三通过电气控制柜明确湖泊河道淤泥进行脱水的前道工艺中的相关参数，以及絮凝剂的使用量，利于掌握处理效率。整个系统集成化控制，提高了其自动化程度;同时集装箱侧板开有用于快速安装管路的快接口,系统达到现场后,采用快接接头的方式将物料输入\清液输出以及相关设备辅助输入输出端口集中在一个面板上,实现了高度集成\快速安装的目的。
