申请日2017.04.20
公开(公告)日2017.11.28
IPC分类号B09B3/00; B09B5/00; C05F9/02; C05F9/04
摘要
本实用新型提供了一种垃圾脱水处理设备及垃圾处理系统，涉及城市垃圾处理技术领域，本实用新型提供的垃圾脱水处理设备包括：压榨装置，压榨装置包括用于对垃圾进行脱水的螺旋压榨机、与螺旋压榨机连接的刮板机;筛分装置，筛分装置包括与螺旋压榨机连接的粗质浆液池、与粗质浆液池连接的振动筛、与振动筛连接的细质浆液池;脱水装置，脱水装置包括与细质浆液池连接的螺杆泵、与螺杆泵连接的离心脱水机。上述垃圾脱水处理设备能够将城市垃圾进行脱水处理，并且脱水后的产物能够进行有效的回收利用，减少了运输成本和占地面积。
权利要求书
1.一种垃圾脱水处理设备，其特征在于，包括：
压榨装置(1)，所述压榨装置(1)包括用于对垃圾进行脱水的螺旋压榨机(12)、与所述螺旋压榨机(12)连接的刮板机(13);
筛分装置(2)，所述筛分装置(2)包括与所述螺旋压榨机(12)连接的粗质浆液池(14)、与所述粗质浆液池(14)连接的振动筛(21)、与所述振动筛(21)连接的细质浆液池(22);
脱水装置(3)，所述脱水装置(3)包括与所述细质浆液池(22)连接的螺杆泵(31)、与所述螺杆泵(31)连接的离心脱水机(32)。
2.根据权利要求1所述的垃圾脱水处理设备，其特征在于，还包括设置于所述螺旋压榨机(12)入料管道的入料控制阀(11)。
3.根据权利要求2所述的垃圾脱水处理设备，其特征在于，还包括与所述入料控制阀(11)连接的垃圾循环处理装置(4)，所述垃圾循环处理装置(4)包括发酵罐(41)、与所述发酵罐(41)连接的流量控制阀(42)、与所述流量控制阀(42)连接的循环管线(43)和与所述循环管线(43)连接的循环柱塞泵(44)。
4.根据权利要求1所述的垃圾脱水处理设备，其特征在于，还包括加药装置(5)，所述加药装置(5)与所述离心脱水机(32)连接。
5.根据权利要求1所述的垃圾脱水处理设备，其特征在于，还包括气体处理装置(6)，所述气体处理装置(6)包括风机(61)和光处理灯箱(62)，所述风机(61)分别与所述螺旋压榨机(12)和所述离心脱水机(32)连接，所述光处理灯箱(62)与所述风机(61)连接。
6.根据权利要求1所述的垃圾脱水处理设备，其特征在于，所述螺旋压榨机(12)与所述刮板机(13)之间设有运输脱水后垃圾的出料管线(15)。
7.根据权利要求1所述的垃圾脱水处理设备，其特征在于，所述粗质浆液池(14)设有用于将所述粗质浆液池(14)中的废水运输至振动筛(21)的软管泵(16)。
8.根据权利要求1所述的垃圾脱水处理设备，其特征在于，所述离心脱水机(32)与污水处理车间连接。
9.根据权利要求1所述的垃圾脱水处理设备，其特征在于，所述压榨装置(1)还包括堆肥反应库，所述堆肥反应库与所述刮板机(13)的卸料口连接以对所述刮板机(13)卸料口的废料进行好氧堆肥。
10.一种垃圾处理系统，其特征在于，包括如权利要求1-9任一项所述的垃圾脱水处理设备。
说明书
垃圾脱水处理设备及垃圾处理系统
技术领域
本实用新型涉及城市垃圾处理技术领域，尤其是涉及一种垃圾脱水处理设备及垃圾处理系统。
背景技术
目前，国内外城市垃圾的处理方式主要有以下两种：填埋和综合利用，综合利用主要包括焚烧产物利用和厌氧发酵。
厌氧发酵是将垃圾聚集在一个密闭的容器内，根据处理物的不同随时对容器内的厌氧环境进行调节，利用微生物参与有机物的发酵降解，最终生成甲烷气体以作为一种清洁燃料，同时排出的残渣可以作为城市绿化的基肥。在现有技术中，垃圾发酵后含水率较高，这部分水分难以焚烧，增加了罐装和运输的成本，并且存放时占地的面积大。
因此，如何提供一种能够将发酵后的城市垃圾进行脱水处理的垃圾脱水处理设备及垃圾处理系统是本领域技术人员需解决的技术问题之一。
实用新型内容
本实用新型的目的在于提供一种垃圾脱水处理设备及垃圾处理系统，以解决现有技术中垃圾发酵后含水率较高，难以焚烧，增加了罐装和运输的成本的技术问题。
本实用新型提供一种垃圾脱水处理设备，包括：
压榨装置，所述压榨装置包括用于对垃圾进行脱水的螺旋压榨机、与所述螺旋压榨机连接的刮板机;
筛分装置，所述筛分装置包括与所述螺旋压榨机连接的粗质浆液池、与所述粗质浆液池连接的振动筛、与所述振动筛连接的细质浆液池;
脱水装置，所述脱水装置包括与所述细质浆液池连接的螺杆泵、与所述螺杆泵连接的离心脱水机。
进一步地，还包括设置于所述螺旋压榨机入料管道的入料控制阀。
进一步地，还包括与所述入料控制阀连接的垃圾循环处理装置，所述垃圾循环处理装置包括发酵罐、与所述发酵罐连接的流量控制阀、与所述流量控制阀连接的循环管线和与所述循环管线连接的循环柱塞泵。
进一步地，还包括加药装置，所述加药装置与所述离心脱水机连接。
进一步地，还包括气体处理装置，所述气体处理装置包括风机和光处理灯箱，所述风机分别与所述螺旋压榨机和所述离心脱水机连接，所述光处理灯箱与所述风机连接。
进一步地，所述螺旋压榨机与所述刮板机之间设有运输脱水后垃圾的出料管线。
进一步地，所述粗质浆液池设有用于将所述粗质浆液池中的废水运输至振动筛的软管泵。
进一步地，所述离心脱水机与污水处理车间连接。
进一步地，所述压榨装置还包括堆肥反应库，所述堆肥反应库与所述刮板机的卸料口连接以对所述刮板机卸料口的废料进行好氧堆肥。
本实用新型还提供一种垃圾处理系统，包括上述方案所述的垃圾脱水处理设备。
本实用新型提供的垃圾脱水处理设备及垃圾处理系统能产生如下有益效果：

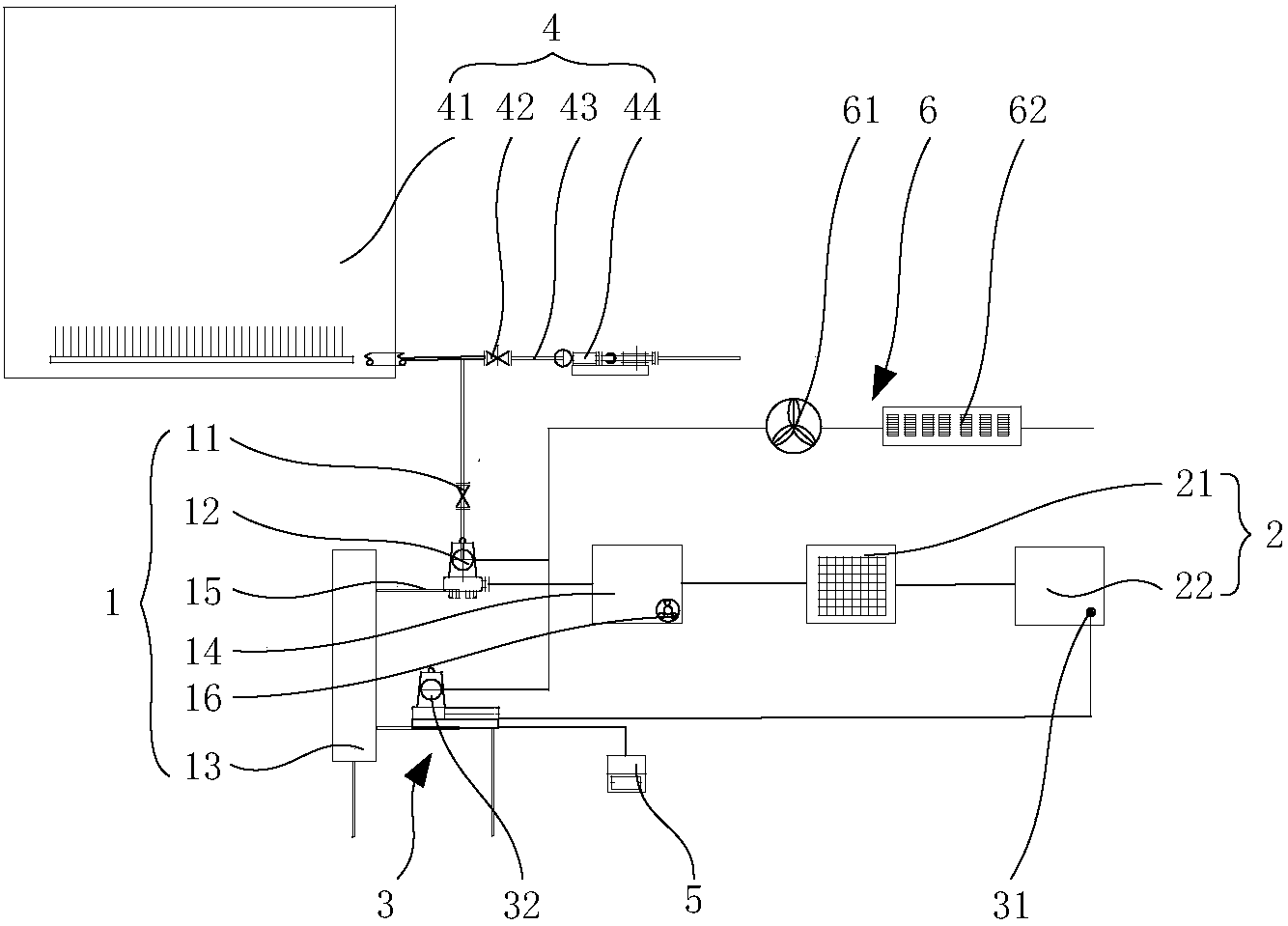

本实用新型提供的垃圾脱水处理设备中，螺旋压榨机用于将发酵后的垃圾进行挤压脱水;刮板机用于将脱出一部分水分的垃圾运输至下一工作平台，粗质浆液池用于存储螺旋压榨机挤压出的废水;振动筛上设有筛网，筛网用于对粗质浆液池中的废水进行除杂;细质浆液池用于放置除杂后的废水;螺杆泵用于将细质浆液池中的废水抽入离心脱水机以对细质浆液池中的废水进一步进行离心脱水。
在使用上述垃圾脱水处理设备时，首先，将发酵后的垃圾运输至螺旋压榨机进行挤压脱水，脱水后的垃圾分为固相和液相，脱水后的固相垃圾含固率为55%至70%之间，此部分脱水后的固相垃圾通过刮板机运输至下一工作平台，螺旋压榨机挤压出的液相垃圾含固率约为12%至16%，此部分液相垃圾运输至粗质浆液池中;随后，将此部分液相垃圾运输至振动筛，通过振动筛上的筛网除去液相垃圾中的部分杂质，将除去部分杂质的液相垃圾运输至细质浆液池;最后，螺杆泵将细质浆液池中的液相垃圾运输至离心脱水机进一步脱水处理，此时，离心脱水后分离出来的固相垃圾含固率为25%至30%，液相垃圾的含固率约为1.5%至2%，此部分固相垃圾和液相垃圾可分别运输至下一工作平台进行加工处理。
在现有技术中直接对发酵后的城市垃圾进行罐装运输，存放时占用大量的容器，并且由于发酵后的垃圾具有大量的水分，加大了运输负载，造成了不必要的资源浪费，相对于现有技术来说，本实用新型提供的垃圾脱水处理设备能够对发酵后的垃圾逐步进行脱水处理，同时根据垃圾脱水后的含固率能够将垃圾进行分类，以将同类的垃圾运输至不同工作平台进行处理，实现城市垃圾的有效脱水处理，有效的减小了发酵后垃圾的占地面积和运输成本，并且使得脱水后的部分垃圾能够进行焚烧发电，更加节约资源。
在现有技术中的垃圾处理系统中不具有对发酵后的垃圾进行脱水处理的设备，相对于现有技术来说，本实用新型提供的垃圾处理系统能够将发酵后的垃圾进行逐步脱水，并且能够根据垃圾的含固率进行分类，以方便对每一类的垃圾进行针对性处理，使得上述垃圾处理系统的实用性更强，实现垃圾的全方面回收利用，减小了发酵后垃圾的运输成本和占用面积。
