申请日2017.04.05
公开(公告)日2017.07.25
IPC分类号C02F9/02
摘要
本发明公开了一种污水处理用水渣分离装置，包括内部为球形空心结构的底部球形空心壳体和顶部球形空心壳体，所述底部球形空心壳体底部的中心设置有进水管道，所述底部球形空心壳体的底部设置有支腿，所述支腿的侧面固定一支撑板，所述底部球形空心壳体顶部通过螺纹结构连接一顶部球形空心壳体，所述支撑板的顶部固定一位于所述顶部球形空心壳体的上方固定一面板，所述面板的中心和边缘分别固定有电动机和单刀开关。本发明能够对水和杂质进行有效的分离作用，且该装置利用过滤和分离原理共同结构，从而有效提高污水净化的质量和效率，此外，该装置方便杂物的排放。

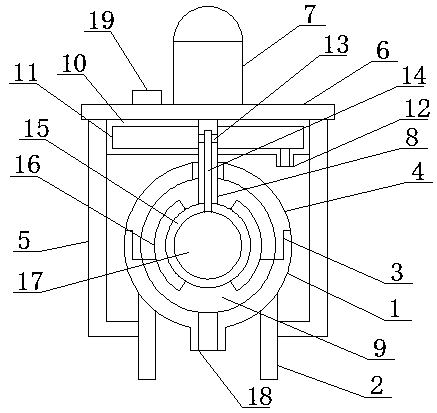

摘要附图
权利要求书
1.一种 污水处理用水渣分离装置，包括内部为球形空心结构(9)的底部球形空心壳体(1)和顶部球形空心壳体(4)，其特征在于：所述底部球形空心壳体(1)底部的中心设置有进水管道(18)，所述底部球形空心壳体(1)的底部设置有支腿(2)，所述支腿(2)的侧面固定一支撑板(5)，所述底部球形空心壳体(1)顶部通过螺纹结构(3)连接一顶部球形空心壳体(4)，所述支撑板(5)的顶部固定一位于所述顶部球形空心壳体(4)的上方固定一面板(6)，所述面板(6)的中心和边缘分别固定有电动机(7)和单刀开关(19)，所述电动机(7)的电动机主轴(8)贯穿所述面板(6)和顶部球形空心壳体(4)，所述面板(6)的底部固定一被所述电动机主轴(8)所贯穿的排水壳体(10)，所述排水壳体(10)的内部设置有排出空间(11)，所述排水壳体(10)的底部设置一排水管道(12)，所述电动机主轴(8)在位于所述球形空心结构(9)的内部固定一球形壳体(15)，所述电动机主轴(8)的中心设置有轴孔(14)，所述电动机主轴(8)的内部设置有连通所述轴孔(14)和排水区间(11)的进水管道结构(13)，所述球形壳体(15)的内部设置有球形中空结构(17)，所述球形壳体(15)的内部设置有连通球形中空结构(17)和球形空心结构(9)的通孔结构(20)，所述球形壳体(15)的外部设置有环形翅板(16)。
2.根据权利要求1所述的一种污水处理用水渣分离装置，其特征在于：所述螺纹结构(3)包括设置在顶部球形空心壳体(4)底部的内螺纹结构和设置在底部球形空心壳体(1)顶部的外螺纹结构。
3.根据权利要求2所述的一种污水处理用水渣分离装置，其特征在于：所述内螺纹结构和所述外螺纹结构相啮合。
4.根据权利要求1所述的一种污水处理用水渣分离装置，其特征在于：所述单刀开关(19)的电流输入端通过导线连接一电源。
5.根据权利要求1所述的一种污水处理用水渣分离装置，其特征在于：所述单刀开关(19)的电流输出端通过导线连接一电动机(7)的电流输入端。
6.根据权利要求1所述的一种污水处理用水渣分离装置，其特征在于：所述电动机主轴(8)的轴体和所述顶部球形空心壳体(4)在被所述电动机主轴(8)贯穿的部位设置有密封圈。
7.根据权利要求1所述的一种污水处理用水渣分离装置，其特征在于：所述电动机主轴(8)的轴体和所述排水壳体(10)在被所述排水壳体(10)贯穿的部位设置有密封圈。
8.根据权利要求1所述的一种污水处理用水渣分离装置，其特征在于：所述球形壳体(15)的重心和所述电动机主轴(8)的轴心处于同一直线上。
说明书
一种污水处理用水渣分离装置
技术领域
本发明涉及机械技术领域，具体为一种污水处理用水渣分离装置。
背景技术
目前，在社会发展的过程中会产生很多污染物，比如污水，而污水在处理时，必须经过水渣分离装置进行分离，而一般的水渣分离装置内部的分离是通过网格状结构的过滤网进行分离，在水中往往会生锈导致使用寿命低，此外，该种过滤网的缝隙较大，分离的过程较差。
发明内容
本发明的目的在于提供一种污水处理用水渣分离装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种污水处理用水渣分离装置，包括内部为球形空心结构的底部球形空心壳体和顶部球形空心壳体，所述底部球形空心壳体底部的中心设置有进水管道，所述底部球形空心壳体的底部设置有支腿，所述支腿的侧面固定一支撑板，所述底部球形空心壳体顶部通过螺纹结构连接一顶部球形空心壳体，所述支撑板的顶部固定一位于所述顶部球形空心壳体的上方固定一面板，所述面板的中心和边缘分别固定有电动机和单刀开关，所述电动机的电动机主轴贯穿所述面板和顶部球形空心壳体，所述面板的底部固定一被所述电动机主轴所贯穿的排水壳体，所述排水壳体的内部设置有排出空间，所述排水壳体的底部设置一排水管道，所述电动机主轴在位于所述球形空心结构的内部固定一球形壳体，所述电动机主轴的中心设置有轴孔，所述电动机主轴的内部设置有连通所述轴孔和排水区间的进水管道结构，所述球形壳体的内部设置有球形中空结构，所述球形壳体的内部设置有连通球形中空结构和球形空心结构的通孔结构，所述球形壳体的外部设置有环形翅板。
作为优选，所述螺纹结构包括设置在顶部球形空心壳体底部的内螺纹结构和设置在底部球形空心壳体顶部的外螺纹结构。
作为优选，所述内螺纹结构和所述外螺纹结构相啮合。
作为优选，所述单刀开关的电流输入端通过导线连接一电源。
作为优选，所述单刀开关的电流输出端通过导线连接一电动机的电流输入端。
作为优选，所述电动机主轴的轴体和所述顶部球形空心壳体在被所述电动机主轴贯穿的部位设置有密封圈。
作为优选，所述电动机主轴的轴体和所述排水壳体在被所述排水壳体贯穿的部位设置有密封圈。
作为优选，所述球形壳体的重心和所述电动机主轴的轴心处于同一直线上。
与现有技术相比，本发明的有益效果是：
本发明能够对水和杂质进行有效的分离作用，且该装置利用过滤和分离原理共同结构，从而有效提高污水净化的质量和效率，此外，该装置方便杂物的排放。
