申请日2017.04.20
公开(公告)日2017.11.24
IPC分类号C02F9/12; C02F103/16
摘要
本实用新型提供了一种轧钢生产污水处理系统，其特征在于：混合池右侧上部设置有从动辊，絮凝池顶端左侧设置有主动辊，主动辊与从动辊之间设置有输送带，输送带上设置有磁铁，主动辊通过皮带连接输送电机，絮凝池顶端中部靠右设置有滑轨，滑轨右端设置有第一弹簧，第一弹簧另一端设置有滑块，滑块上设置有刮料板，刮料板另一端设置在储料箱左侧，絮凝池左侧下部设置有转轴，转轴上设置有转动板，转动板上端左侧设置有第二弹簧，该设备结构合理规范，操作简单，合理的利用磁铁对含铁物料的吸附作用，将污水中的含铁物料分离出来，达到二次利用的目的。
权利要求书

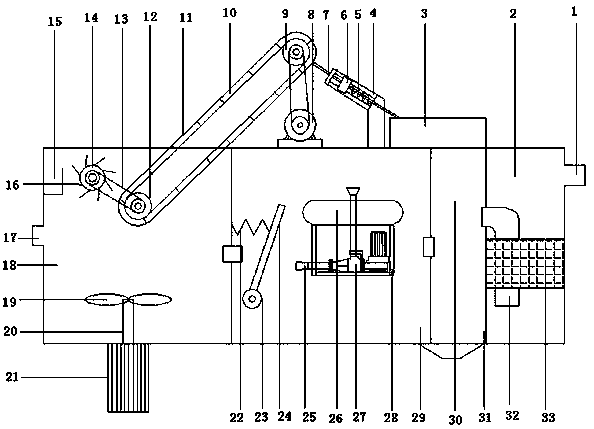

1.一种轧钢生产污水处理系统，包括混合池(18)，絮凝池(29)，沉淀池(31)，清水池(2)，输送带(11)，磁铁(10)，刮料板(7)，自吸式水力喷射器(27)，其特征在于：混合池(18)右侧设置有絮凝池(29)，絮凝池(29)右侧设置有沉淀池(31)，沉淀池(31)右侧设置有清水池(2)，混合池(18)左侧中部设置有进水口(17)，混合池(18)底端中心位置设置有搅拌电机(21)，搅拌电机(21)顶端中心位置设置有搅拌杆(20)，搅拌杆(20)顶端设置有桨叶(19)，混合池(18)右侧上部设置有从动辊(12)，絮凝池(29)顶端左侧设置有主动辊(9)，主动辊(9)与从动辊(12)之间设置有输送带(11)，输送带(11)上设置有磁铁(10)，主动辊(9)通过皮带(13)连接输送电机(8)，混合池(18)左端上部设置有集油槽(15)，混合池(18)上部靠左设置有刮油辊(14)，刮油辊(14)上设置有若干刮油板(16)，刮油辊(14)通过皮带(13)连接从动辊(12)，絮凝池(29)顶端中部靠右设置有滑轨(4)，滑轨(4)右端设置有第一弹簧(5)，第一弹簧(5)另一端设置有滑块(6)，滑块(6)上设置有刮料板(7)，刮料板(7)另一端设置在储料箱(3)左侧，絮凝池(29)左侧下部设置有转轴(23)，转轴(23)上设置有转动板(24)，转动板(24)上端左侧设置有第二弹簧(22)，絮凝池(29)中部设置有漂浮环(26)，漂浮环(26)下部设置有支架(28)，支架(28)上设置有自吸式水力喷射器(27)，自吸式水力喷射器(27)底部左端设置有喷射管(25)，喷射管(25)与转动板(24)相互配合，沉淀池(31)内部设置有挡板(30)，沉淀池(31)右侧中部设置有连通管(32)，连通管(32)另一端设置在清水池(2)下部，清水池(2)中部设置有纤维球填料层(33)，清水池(2)右侧上部设置有出水口(1)。
说明书
一种轧钢生产污水处理系统
技术领域
本实用新型涉及作业、运输类，用一般的物理或化学方法或装置，用沉积法将悬浮固体微粒从液体中分离，尤指一种轧钢生产污水处理系统。
背景技术
在轧钢生产过程中，会产生大量的废水，废水中主要含有喷淋冷却轧机轧辊辊道和轧制钢材的表面产生的氧化铁皮，机械设备上的油类物质，固体杂质等废弃物及污泥等，这些废水如果直接排放，不仅污染环境，而且造成水资源严重浪费，因此，各轧钢厂根据自身的情况采取一定措施进行水的循环利用，同时，科研工作者也在研究各种新的水处理方法，以提高水处理后的质量，降低处理成本，为轧钢生产的节能降耗开辟新的思路，轧钢废水可分为热轧废水和冷轧废水两种，主要污染物是大量的粒度不同的氧化铁皮及润滑油类，其中热轧废水中含油废水的治理及废油的回收技术在轧钢废水中具有代表性，此外，细颗粒含油氧化铁皮的浓缩、脱水处理等也是主要的治理内容。
现有技术对轧钢生产过程中所产生的污水，主要设计理念都是去除污水中的有害物质，但是污水中含有大量的铁屑、氧化铁、四氧化三铁等颗粒物料，怎样将这些有用的物料分离出来一直为得到足够的重视。
发明内容
针对上述问题本实用新型提供了一种轧钢生产污水处理系统，该设备结构合理规范，操作简单，合理的利用磁铁对含铁物料的吸附作用，将污水中的含铁物料分离出来，达到二次利用的目的。
为解决上述技术问题，本实用新型提供了一种轧钢生产污水处理系统，包括混合池，絮凝池，沉淀池，清水池，输送带，磁铁，刮料板，自吸式水力喷射器，其特征在于：混合池右侧设置有絮凝池，絮凝池右侧设置有沉淀池，沉淀池右侧设置有清水池，混合池左侧中部设置有进水口，混合池底端中心位置设置有搅拌电机，搅拌电机顶端中心位置设置有搅拌杆，搅拌杆顶端设置有桨叶，混合池右侧上部设置有从动辊，絮凝池顶端左侧设置有主动辊，主动辊与从动辊之间设置有输送带，输送带上设置有磁铁，主动辊通过皮带连接输送电机，混合池左端上部设置有集油槽，混合池上部靠左设置有刮油辊，刮油辊上设置有若干刮油板，刮油辊通过皮带连接从动辊，絮凝池顶端中部靠右设置有滑轨，滑轨右端设置有第一弹簧，第一弹簧另一端设置有滑块，滑块上设置有刮料板，刮料板另一端设置在储料箱左侧，絮凝池左侧下部设置有转轴，转轴上设置有转动板，转动板上端左侧设置有第二弹簧，絮凝池中部设置有漂浮环，漂浮环下部设置有支架，支架上设置有自吸式水力喷射器，自吸式水力喷射器底部左端设置有喷射管，喷射管与转动板相互配合，沉淀池内部设置有挡板，沉淀池右侧中部设置有连通管，连通管另一端设置在清水池下部，清水池中部设置有纤维球填料层，清水池右侧上部设置有出水口。
工作原理：
本实用新型通过合理的结构设计，合理的利用磁铁对含铁物质的吸附作用，对污水中的含铁物质进行有效的吸附排除，以便于二次利用，通过在混合池内部设计刮油板、桨叶、输送带，能方便有效的将污水中的油、含铁物质进行有效的分离，絮凝池中采用漂浮环下边的支架固定自吸式水力喷射器，能有效的增加絮凝池中絮凝剂与悬浮颗粒之间的作用，增强絮凝效果，漂浮环的设计能随絮凝池中污水高度进行自由调整，适应能力较强，喷射管与转动板的相互配合能形成循环水流，有效的将絮凝池底部的水层扰动起来，可滑动的刮料板能对吸附在输送带上的物料进行有效的刮料储藏，清水池中的纤维球填料层具有较强的分离效果。
