申请日2017.04.05
公开(公告)日2017.05.31
IPC分类号C02F9/14; C02F101/30
摘要
本发明公开了一种生活污水处理装置，包括本体、控制室、除杂室、沉淀室、除油室、生物处理室、过滤室和清水室;所述本体顶部设置有进水管;所述进水管连通除杂室;所述除杂室内部设置有格栅;所述除杂室底部固定安装有第四水泵;所述除油室内部设置有油水分离器;所述除油室底部固定安装有第一水泵，第一水泵的出水口连通第三水管，第三水管的出水口连通生物处理室;所述过滤室通过第一导流管连通生物处理室;所述过滤室设置有活性炭层;所述清水室通过第四水管连通过滤室;所述清水室通过回流管与除杂室相连通。本发明将生活污水多次处理后排放，在节约水资源的同时保护了环境。

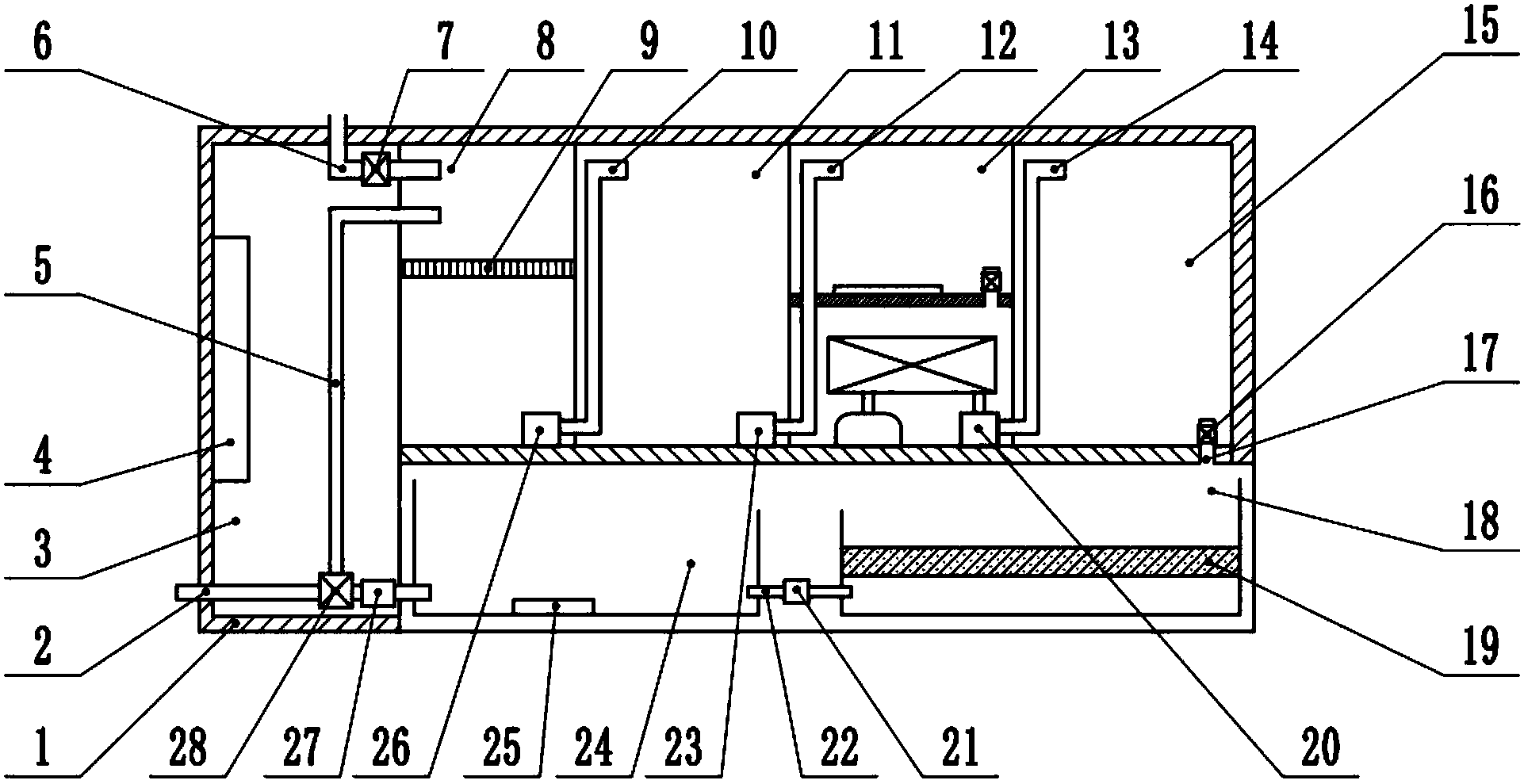

摘要附图
权利要求书
1.一种生活 污水处理装置，其特征在于，包括本体(1)、控制室(3)、除杂室(8)、沉淀室(11)、除油室(13)、生物处理室(15)、过滤室(18)和清水室(24);所述本体(1)顶部设置有进水管(6)，进水管(6)上固定安装有进水阀(7);所述进水管(6)连通除杂室(8);所述除杂室(8)内部设置有格栅(9);所述除杂室(8)底部固定安装有第四水泵(26)，第四水泵(26)的出水口连通第一水管(10)，第一水管(10)的出水口连通沉淀室(11);所述沉淀室(11)底部固定安装有第三水泵(23)，第三水泵(23)的出水口连通第二水管(12);第二水管(12)的出水口连通除油室(13);所述除油室(13)内部设置有油水分离器(33);所述除油室(13)底部固定安装有第一水泵(20)，第一水泵(20)的出水口连通第三水管(14)，第三水管(14)的出水口连通生物处理室(15);所述生物处理室(15)底部设置有第一导流管(17)，所述过滤室(18)通过第一导流管(17)连通生物处理室(15);所述第一导流管上(17)设置有第一单向阀(16);所述过滤室(18)设置有活性炭层(19);所述清水室(24)通过第四水管(22)连通过滤室(18);所述第四水管(22)的进水口设置在活性炭层(19)的下方，且第四水管(22)上固定安装有第二抽水泵(21);所述清水室(24)通过回流管(5)与除杂室(8)相连通，所述除油室(13)设置有隔断板(32)，所述隔断板(32)将除油室(13)分为上腔室和下腔室，上腔室与下腔室通过第二导流管(31)相连通，所述第二导流管(31)上固定安装有第二单向阀(30)，所述除油室(13)上腔室内部设置有加热器(29)，除油室(13)下腔室还设置有集油箱(35)和第一抽水泵(20);所述油水分离器(34)通过出油管(36)与集油箱(35)连通，油水分离器(34)通过油水分离器出水管(33)与第一抽水泵(20)相连接。
2.根据权利要求1所述的生活污水处理装置，其特征在于，所述清水室(24)底部固定安装有水质检测装置(25)。
3.根据权利要求1所述的生活污水处理装置，其特征在于，所述回流管(5)沿水流方向依次安装有循环水泵(27)和三向阀(28)，三向阀(28)的另一端连接有出水管(2)。
4.根据权利要求1所述的生活污水处理装置，其特征在于，所述控制室(3)内部固定安装有控制装置(4)，控制装置(4)控制连接进水阀(7)、第一单向阀(16)、第二单向阀(30)、第一抽水泵(20)、第二抽水泵(21)、第三抽水泵(23)、第四抽水泵(26)、循环水泵(27)、水质检测装置(25)、三向阀(28)、加热器(29)和油水分流器(34)。
说明书
一种生活污水处理装置
技术领域
本发明涉及一种较大范围，具体是一种生活污水处理装置。
背景技术
目前，随着我国工业化进程的加快，经济得到迅猛发展，同时对水资源也造成破坏。近年来，各种严重的水污染事件的发生，使得人们发现水资源匮乏已经越来越明显，而节约用水则是力所能及的。在家庭生活中，人们普遍意识到通过对洗菜水、洗衣水等进行存储用来冲马桶或者浇花等，但是由于使用后的水中含有一些杂物如菜叶，这就导致无法直接进行利用，用来冲马桶则会造成阻塞问题。同时生活污水中含有大量的油脂，而现有的污水处理装置大多未处理完全完全后就直接排放，这不仅造成了水资源的浪费，而且对环境造成了污染。
发明内容
本发明的目的在于提供一种生活污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种生活污水处理装置，包括本体、控制室、除杂室、沉淀室、除油室、生物处理室、过滤室和清水室;所述本体顶部设置有进水管，进水管上固定安装有进水阀;所述进水管连通除杂室;所述除杂室内部设置有格栅;所述除杂室底部固定安装有第四水泵，第四水泵的出水口连通第一水管，第一水管的出水口连通沉淀室;所述沉淀室底部固定安装有第三水泵，第三水泵的出水口连通第二水管;第二水管的出水口连通除油室;所述除油室内部设置有油水分离器;所述除油室底部固定安装有第一水泵，第一水泵的出水口连通第三水管，第三水管的出水口连通生物处理室;所述生物处理室底部设置有第一导流管，所述过滤室通过第一导流管连通生物处理室;所述第一导流管上设置有第一单向阀;所述过滤室设置有活性炭层;所述清水室通过第四水管连通过滤室，所述第四水管的进水口设置在活性炭层的下方，且第四水管上固定安装有第二抽水泵;所述清水室通过回流管与除杂室相连通。
作为本发明进一步的方案：所述除油室设置有隔断板，所述隔断板将除油室分为上腔室和下腔室，上腔室与下腔室通过第二导流管相连通，所述第二导流管上固定安装有第二单向阀。
作为本发明再进一步的方案：所述除油室上腔室内部设置有加热器，除油室()下腔室设置有集油箱和第一抽水泵;所述油水分离器通过出油管与集油箱连通，油水分离器通过油水分离器出水管与第一抽水泵相连接。
作为本发明再进一步的方案：所述清水室底部固定安装有水质检测装置。
作为本发明再进一步的方案：所述回流管沿水流方向依次安装有循环水泵和三向阀，三向阀的另一端连接有出水管。
作为本发明再进一步的方案：所述控制室内部固定安装有控制装置，控制装置控制连接进水阀、第一单向阀、第二单向阀、第一抽水泵、第二抽水泵、第三抽水泵、第四抽水泵、循环水泵、水质检测装置、三向阀、加热器和油水分流器。
与现有技术相比，本发明的有益效果是：
本发明将生活污水多次处理后排放，在节约水资源的同时保护了环境。同时，本发明设置有油水分离器，彻底地将油水分离，大大提高了处理后清水的水质。
