申请日2017.04.21
公开(公告)日2017.12.08
IPC分类号C02F3/30; C02F9/14; C02F3/28; C02F3/34; C02F103/20
摘要
本实用新型属于污水处理技术领域，公开了一站式AO降解高浓度污水资源化利用系统，它由收集部分、调节沉淀部分、厌氧发酵部分、沼气收集部分、好氧降解部分、固液滤分部分组成;本一站式AO降解高浓度污水资源化利用系统用耐腐低压给水管材密封起来，设有的收集汇流管将收集的污水在第一时间密封起来，采用重力落差自流低压式的推动运送方法，同时完成排污、产气、产肥、输气、输肥五种功能;设有的调节沉淀部分对污水的抗生素氧化及进行初步沉淀;设有的厌氧发酵部分通过加入微生物发酵能产生大量沼气与沼肥;设有的好氧降解部分进一步对污水中的硫等重金属元素进行降解;设有的固液滤分部分实现固液完全分离，液体达到排放标准，固体能做肥料。
权利要求书
1.一站式AO降解高浓度污水资源化利用系统，它由收集部分、调节沉淀部分、厌氧发酵部分、沼气收集部分、好氧降解部分、固液滤分部分组成;其特征是所述的收集部分由养殖污水收集池(1)、生活污水收集池(2)、其他污水收集池(3)、汇流管(4)组成，养殖污水收集池(1)、生活污水收集池(2)、其他污水收集池(3)通过汇流管(4)汇流至下一工序，在汇流管(4)上设有阀门(4-1);所述的调节沉淀部分为调节池(5)，并在调节池(5)内设有带滤网第一隔板(5-1)与带滤网第二隔板(5-2)，带滤网第一隔板(5-1)与带滤网第二隔板(5-2)将调节池(5)分割成三个区域;所述的厌氧发酵部分由进料沉水弯管(6)、连接管(7)、微生物添加管(8)、三通球阀(9)、储渣室(10)、取肥室(13)、厌氧发酵斜管(20)组成，进料沉水弯管(6)通过连接管(7)、三通球阀(9)与厌氧发酵斜管(20)相连，微生物添加管(8)安装在连接管(7)上部，储渣室(10)连接在三通球阀(9)下部，取肥室(13)连接在另一个三通球阀(9)下部;所述的沼气收集部分由沼气管(11)、沼气储气室(12)组成，沼气储气室(12)通过沼气管(11)设于厌氧发酵斜管(20)顶部;所述的好氧降解部分由锥形连接管(21)、三通球阀(9)、储渣室(10)、曝气风机(14)、曝气管(15)、排气管(16)组成，锥形连接管(21)与三通球阀(9)相连，储渣室(10)连接在三通球阀(9)下部，曝气管(15)连接曝气风机(14)置于锥形连接管(21)内部，排气管(16)设于锥形连接管(21)上部;所述的固液滤分部分由填料斜管(17)、出料沉水弯管(18)与固液分离室(19)组成，并在固液分离室(19)上设有生物膜(19-1)与排水口(19-2)，出料沉水弯管(18)连接填料斜管(17)伸入固液分离室(19)内生物膜(19-1)下部，排水口(19-2)设于固液分离室(19)上部右侧。
2.如权利要求1所述的一站式AO降解高浓度污水资源化利用系统，其特征在于所述的调节沉淀部分为调节池(5)，其材料选用玻璃钢。
3.如权利要求2所述的一站式AO降解高浓度污水资源化利用系统，其特征在于所述的连接管(7)长度为20-30米，保证污水在连接管(7)内滞留时间为30天以上。
4.如权利要求1或3所述的一站式AO降解高浓度污水资源化利用系统，其特征在于所述的厌氧发酵斜管(20)的倾斜角度为15度-45度之间。
5.如权利要求4所述的一站式AO降解高浓度污水资源化利用系统，其特征在于进料沉水弯管(6)最低处与厌氧发酵斜管(20)最高处的距离为A，A应大于15cm。
6.如权利要求1或5所述的一站式AO降解高浓度污水资源化利用系统，其特征在于所述的锥形连接管(21)长度为10-20米，保证污水在连接管(7)内滞留时间为5-10天，锥形连接管(21)其锥度B为5-10度。
7.如权利要求6所述的一站式AO降解高浓度污水资源化利用系统，其特征在于所述锥形连接管(21)、填料斜管(17)、出料沉水弯管(18)均由玻璃钢制成;填料斜管(17)、出料沉水弯管(18)直径为3.2m，锥形连接管(21)最小直径处为3.2m;填料斜管(17)的斜度为30度到55度，并在填料斜管(17)上设有阀门(4-1)。
8.如权利要求1或7所述的一站式AO降解高浓度污水资源化利用系统，其特征在于进料沉水弯管(6)最低处与排水口(19-2)最高处的距离为C，C应大于等于0。
9.如权利要求8所述的一站式AO降解高浓度污水资源化利用系统，其特征在于所述排水口(19-2)最高处与汇流管(4)最低处的距离在15cm-20cm之间;通过排水口(19-2)排出的水经过连接管(7)用于人工湿地、水产养殖、农田(22)。
10.如权利要求1、2、3、5、7、9中任意一项所述的一站式AO降解高浓度污水资源化利用系统，其特征在于所述的连接管(7)长度为25米，保证污水在连接管(7)内滞留时间为30天;所述的厌氧发酵斜管(20)的倾斜角度为30度;进料沉水弯管(6)最低处与厌氧发酵斜管(20)最高处的距离为A，A应大于15cm;所述的锥形连接管(21)长度为10-20米，保证污水在连接管(7)内滞留时间为8天，锥形连接管(21)其锥度B为8度;所述的填料斜管(17)的斜度为40度，并在填料斜管(17)上设有阀门(4-1);进料沉水弯管(6)最低处与排水口(19-2)最高处的距离为C，C应大于等于0;所述的排水口(19-2)最高处与汇流管(4)最低处的距离在15cm-20cm之间;所述的锥形连接管(21)、填料斜管(17)、出料沉水弯管(18)均由玻璃钢制成;填料斜管(17)、出料沉水弯管(18)直径为3.2m，锥形连接管(21)最小直径处为3.2m。
说明书
一站式AO降解高浓度污水资源化利用系统
技术领域:
本实用新型涉及污水处理技术领域，具体来说是一种一站式AO降解高浓度污水资源化利用系统。
背景技术:
目前，我国城乡产生的人畜粪便和有机污水垃圾大都未及时处理，就直接排进了河里、湖里或海里，这样做既浪费资源又污染了环境;农村有的地方虽然建了沼气池，但也只是少部分地资源化利用，城市虽然建了污水处理厂，但也只是用了其渣泥;城乡的人畜粪便和有机污水垃圾，本是农业的有机肥，还是沼气的上好原料;城乡的排污管沟，因污水流经时间较长和管道不密封，沼气跑掉没有利用;粪便和有机污水部分地渗入地下，污染地下水，就是经污水处理厂处理后被排往江河湖海，这样做极其浪费，又污染水质。
不管是农村建的沼气池还是城市的污水处理厂，它们共同的缺点都是：没有考虑在第一时间就把污水密封起来，进行充分地完全地发酵，解决臭气、最大化地循环利用，更加重要的是没有根本解决来源于粪便和有机污水垃圾对水的污染问题。
另外一点，高浓度有机污水，最难处理的就是氨、氮，大部分环保技术都是超标排放，直接排放导致河道臭气熏天。
发明内容:
本实用新型的目的是为了实现对污水的资源化利用及解决其污染环境的问题，提供一种一站式AO降解高浓度污水资源化利用系统。
本实用新型采用如下技术方案实现其实用新型目的：一站式AO降解高浓度污水资源化利用系统，它由收集部分、调节沉淀部分、厌氧发酵部分、沼气收集部分、好氧降解部分、固液滤分部分组成。
所述的收集部分由养殖污水收集池1、生活污水收集池2、其他污水收集池3、汇流管4组成，养殖污水收集池1、生活污水收集池2、其他污水收集池3通过汇流管4汇流至下一工序，在汇流管4上设有阀门4-1。
所述的调节沉淀部分为调节池5，并在调节池5内设有带滤网第一隔板5-1与带滤网第二隔板5-2，带滤网第一隔板5-1与带滤网第二隔板5-2将调节池5分割成三个区域;调节池5用玻璃钢制成。
所述的厌氧发酵部分由进料沉水弯管6、连接管7、微生物添加管8、三通球阀9、储渣室10、取肥室13、厌氧发酵斜管20组成，进料沉水弯管6通过连接管7、三通球阀9与厌氧发酵斜管20相连，微生物添加管8安装在连接管7上部，储渣室10连接在三通球阀9下部，取肥室13连接在另一个三通球阀9下部。
所述的沼气收集部分由沼气管11、沼气储气室12组成，沼气储气室12通过沼气管11设于厌氧发酵斜管20顶部。
所述的好氧降解部分由锥形连接管21、三通球阀9、储渣室10、曝气风机14、曝气管15、排气管16组成，锥形连接管21与三通球阀9相连，储渣室10连接在三通球阀9下部，曝气管15连接曝气风机14置于锥形连接管21内部，排气管16设于锥形连接管21上部。
所述的固液滤分部分由填料斜管17、出料沉水弯管18与固液分离室19组成，并在固液分离室19上设有生物膜19-1与排水口19-2，出料沉水弯管18连接填料斜管17伸入固液分离室19内生物膜19-1下部，排水口19-2设于固液分离室19上部右侧。
本实用新型所述的调节沉淀部分为调节池5，其材料选用玻璃钢，其作用是通过对污水的抗生素氧化及进行初步沉淀，在调节池5内设有的带滤网第一隔板5-1与带滤网第二隔板5-2可对污水进行初步过滤。
本实用新型所述的连接管7长度为20-30米，保证污水在连接管7内滞留时间为30天以上。
本实用新型所述的厌氧发酵斜管20的倾斜角度为15度-45度之间。

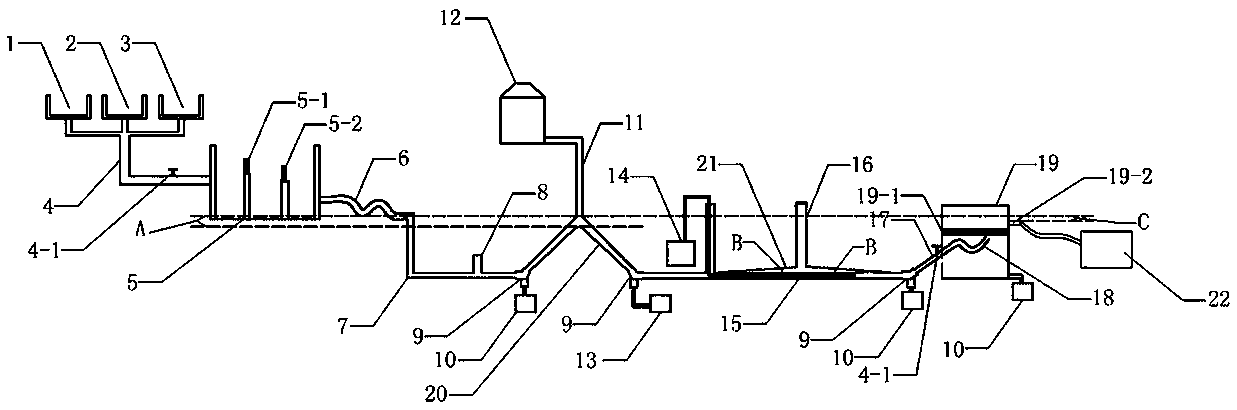

本实用新型附图中所述的A是指进料沉水弯管6最低处与厌氧发酵斜管20最高处的距离，A应大于15cm。
本实用新型所述的锥形连接管21长度为10-20米，保证污水在连接管7内滞留时间为5-10天，锥形连接管21其锥度B为5-10度。
本实用新型所述的填料斜管17的斜度为30度到55度，并在填料斜管17上设有阀门4-1。
本实用新型附图中所述的C是指进料沉水弯管6最低处与排水口19-2最高处的距离，C应大于等于0。
本实用新型中排水口19-2最高处与汇流管4最低处的距离在15cm-20cm之间。
本实用新型中锥形连接管21、填料斜管17、出料沉水弯管18均由玻璃钢制成;填料斜管17、出料沉水弯管18直径为3.2m，锥形连接管21最小直径处为3.2m。
本实用新型通过排水口19-2排出的水经过连接管7用于人工湿地、水产养殖、农田22或其他场所。
由于采用了以上技术方案，本实用新型较好的实现了其发明目的，本一站式AO降解高浓度污水资源化利用系统把传统的不密封的排水明沟和排污管改用耐腐的低压给水管材密封起来，设有的收集汇流管直接与各家各户、社区、宾馆、酒店、食品加工厂、养殖栏舍等的排污管接通，在第一时间就将其密封起来，采用重力落差自流低压式的推动运送方法运送污水，粪便和有机污水垃圾在密封的厌氧管内行走过程中，同时完成排污、产气、产肥、输气、输肥五种功能;设有的调节沉淀部分对污水的抗生素氧化及进行初步沉淀，在调节池内设有的带滤网第一隔板与带滤网第二隔板可对污水进行初步过滤;设有的厌氧发酵部分通过加入微生物发酵能够产生大量沼气与沼肥;设有的沼气收集部分能将沼气收集便于按需使用;设有的好氧降解部分进一步对污水中的硫等重金属元素进行降解;设有的固液滤分部分实现固液完全分离，液体能达到排放标准，固体能做肥料。
