申请日2017.04.21
公开(公告)日2017.11.28
IPC分类号C02F9/02
摘要
本实用新型公开了一种污水净化处理设备，其结构包括净化室、过滤管、隔板、水箱、扶梯、阶梯框架、管道、过滤电机、处理腔室、管道紧固装置、进水管、水罐、抽水泵，所述净化室上设有过滤管与隔板，所述水箱与扶梯紧固连接，所述管道与过滤电机相连接，所述过滤电机设在处理腔室外部，所述管道紧固装置由挡板、滑块、传动链条、紧固件、底座、卡紧座组成，所述挡板底部设有滑块，所述水罐分别连接有进水管与抽水泵。本实用新型设有管道紧固装置，能够通过传动链条带动滑块移动挡板，提高紧固性，减少震动冲击，避免零件松动脱落，提高安全性。
权利要求书

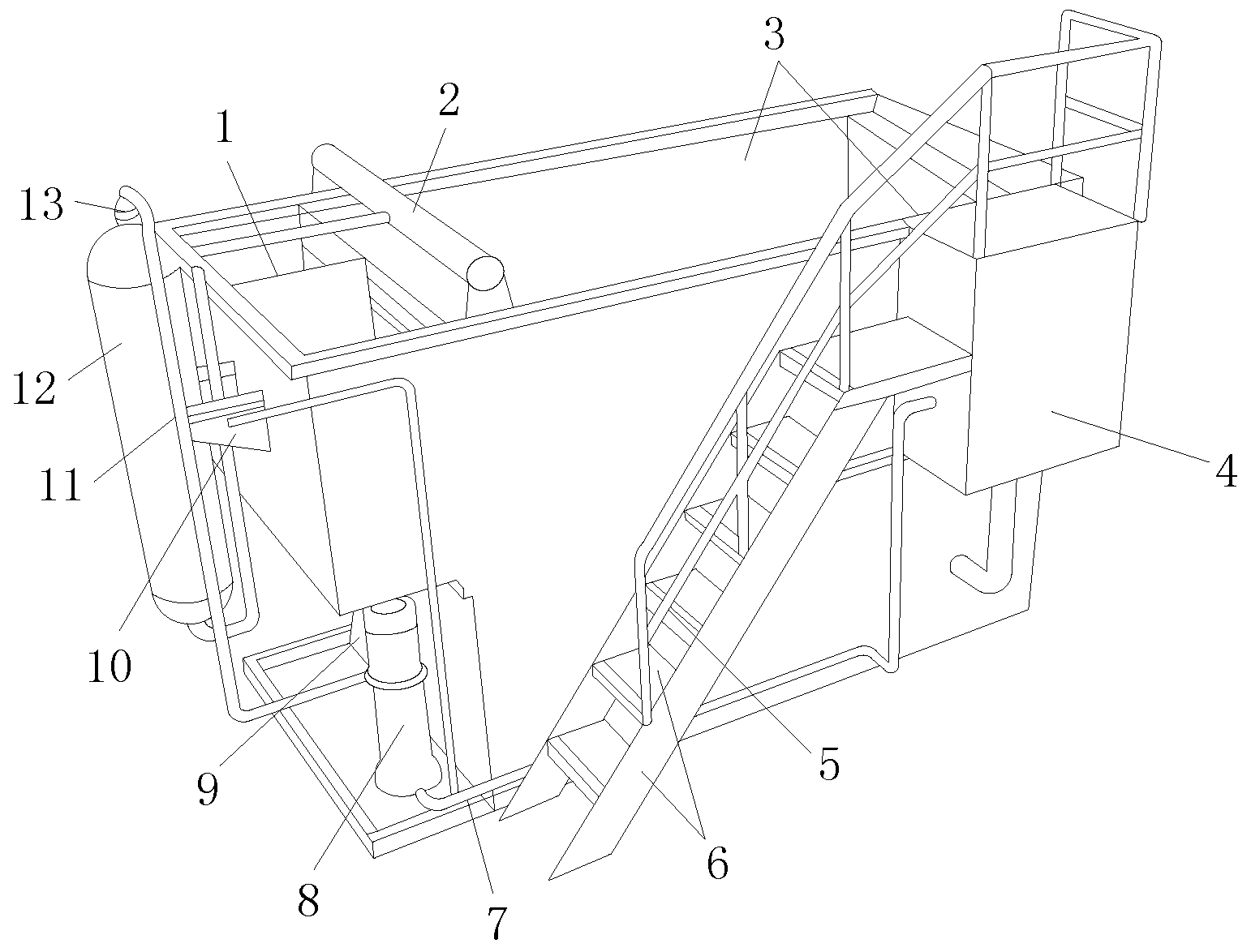

1.一种污水净化处理设备，其特征在于：其结构包括净化室(1)、过滤管(2)、隔板(3)、水箱(4)、扶梯(5)、阶梯框架(6)、管道(7)、过滤电机(8)、处理腔室(9)、管道紧固装置(10)、进水管(11)、水罐(12)、抽水泵(13)，所述净化室(1)上设有过滤管(2)与隔板(3)，所述水箱(4)与扶梯(5)紧固连接，所述管道(7)与过滤电机(8)相连接，所述过滤电机(8)设在处理腔室(9)外部，所述管道紧固装置(10)由挡板(101)、滑块(102)、传动链条(103)、紧固件(104)、底座(105)、卡紧座(106)组成，所述挡板(101)底部设有滑块(102)，所述滑块(102)与传动链条(103)相连接，所述紧固件(104)与底座(105)相连接，所述卡紧座(106)上端与挡板(101)相连接，所述紧固件(104)设在进水管(11)上，所述卡紧座(106)设在净化室(1)框架上，所述管道紧固装置(10)与进水管(11)相连接，所述进水管(11)与水罐(12)相连接，所述水罐(12)分别连接有进水管(11)与抽水泵(13)。
2.根据权利要求1所述的一种污水净化处理设备，其特征在于：所述过滤管(2)与管道(7)相连通。
3.根据权利要求1所述的一种污水净化处理设备，其特征在于：所述隔板(3)与水箱(4)相连接。
4.根据权利要求1所述的一种污水净化处理设备，其特征在于：所述扶梯(5)与阶梯框架(6)相连接。
5.根据权利要求1所述的一种污水净化处理设备，其特征在于：所述进水管(11)与处理腔室(9)相连接。
6.根据权利要求1所述的一种污水净化处理设备，其特征在于：所述水罐(12)与抽水泵(13)相连接。
说明书
一种污水净化处理设备
技术领域
本实用新型是一种污水净化处理设备，属于污水处理技术领域。
背景技术
污水处理设备能有效处理城区的生活污水，工业废水等，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。
现有技术公开了申请号为：201620199651.2的一种污水净化处理设备，包括污水净化处理罐，还包括PLC控制器;所述污水净化处理罐划分为厌氧池、一级好氧池、二级好氧池，重金属污水净化池、消毒池，相邻两个处理池之间通过挡板进行隔离分开，且在相邻两个处理池之间的挡板底部上均设有电磁阀，每个处理池底部开设有出水阀;其中：电磁阀、出水阀分别连接到PLC控制器，进入污水净化处理罐前对污水中含有的杂质先进行有效地初步过滤处理，因此在进水管道与第一级处理池之间安装有水处理过滤装置，其中水处理过滤装置的分流板可以降低污水排到水处理膜上的冲击力，防止膜在污水冲击下损坏，过滤网可以过滤污水中较大的污染物，进一步控制膜污染，延长膜寿命，降低生产成本。但是其不足之处在于进水管道上置电机启动会产生震动冲击，容易使零件松动脱落。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种污水净化处理设备，以解决进水管道上置电机启动会产生震动冲击，容易使零件松动脱落的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种污水净化处理设备，其结构包括净化室、过滤管、隔板、水箱、扶梯、阶梯框架、管道、过滤电机、处理腔室、管道紧固装置、进水管、水罐、抽水泵，所述净化室上设有过滤管与隔板，所述水箱与扶梯紧固连接，所述管道与过滤电机相连接，所述过滤电机设在处理腔室外部，所述管道紧固装置由挡板、滑块、传动链条、紧固件、底座、卡紧座组成，所述挡板底部设有滑块，所述滑块与传动链条相连接，所述紧固件与底座相连接，所述卡紧座上端与挡板相连接，所述紧固件设在进水管上，所述卡紧座设在净化室框架上，所述管道紧固装置与进水管相连接，所述进水管与水罐相连接，所述水罐分别连接有进水管与抽水泵。
进一步地，所述过滤管与管道相连通。
进一步地，所述隔板与水箱相连接。
进一步地，所述扶梯与阶梯框架相连接。
进一步地，所述进水管与处理腔室相连接。
进一步地，所述水罐与抽水泵相连接。
进一步地，所述挡板采用不锈钢材质。
进一步地，所述卡紧座设在挡板两端，设有滑块可带动挡板移动。
本实用新型的有益效果为设有管道紧固装置，能够通过传动链条带动滑块移动挡板，提高紧固性，减少震动冲击，避免零件松动脱落，提高安全性。
