申请日2017.04.20
公开(公告)日2017.09.05
IPC分类号C02F11/12; C02F11/18
摘要
本发明公开了一种新型污泥处理设备，包括设置有蒸汽进气口和污泥排出口的反应体，所述反应体连接着旋转电机的转轴，所述旋转电机位于支撑平台上，所述反应体上还设置有压缩气体进气口，所述反应体的内壁上设置有若干均匀排列的割片，所述污泥排出口通过污泥泵连接着高温恒温箱，所述高温恒温箱的底部设置有出泥口。本发明不但提升和平衡了污泥的整体脱水效果，而且污泥的脱水率得到了大幅的提升，降低了污泥发生二次污染的概率，实现了污泥减容减量、稳定化和无害化的处置，而且还解决了这些有害病菌、寄生虫卵及病极易造成传染病的传播的问题，使得最终污泥的排放更加环保和安全。
权利要求书

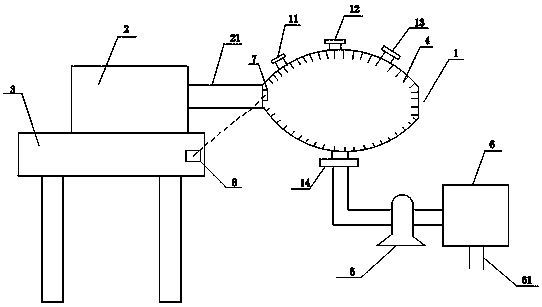

1.一种新型污泥处理设备，包括设置有蒸汽进气口(11)和污泥排出口(14)的反应体(1)，其特征在于：所述反应体(1)连接着旋转电机(2)的转轴(21)，所述旋转电机(2)位于支撑平台(3)上，所述反应体(1)上还设置有压缩气体进气口(12)，所述反应体(1)的内壁上设置有若干均匀排列的割片(4)，所述污泥排出口(14)通过污泥泵(5)连接着高温恒温箱(6)，所述高温恒温箱(6)的底部设置有出泥口(61)。
2.根据权利要求1所述的一种新型污泥处理设备，其特征在于：所述反应体(1)的内壁上设置有温度感应器(7)，所述支撑平台(3)上安装有和温度感应器(7)相匹配的温度接收显示器(8)，所述反应体(1)上还设置有冷却气进气口(13)。
说明书
一种新型污泥处理设备
技术领域
本发明涉及环保领域，具体涉及一种新型污泥处理设备。
背景技术
生活污泥的的含水量普遍非常之高，现有的污水处理工艺采用热蒸汽对反应体内的污泥进行加热，起到污泥脱水的效果，但是由于反应体内的压力不稳，热蒸汽在反应体内的分布不是很均匀，大部分热蒸汽聚集在反应体内的上半部分，使得处于反应体下半部分的污泥的脱水效果不是很理想，另外在脱水过程中由于污泥堆内部的污泥不能很好的接触到热蒸汽，这使得污泥的整个脱水效果参差不齐，现有的工艺技术脱水污泥含水率一般在75%～85%，呈胶质粘结状，容易造成二次污染，而且在运输过程中也可能造成二次污染，已经不能满足环保的要求，而污泥后续处理手段如堆肥、焚烧、填埋等均要求含水率在60%以下，进一步降低污泥含水率是污泥减容减量、稳定化和无害化处置的重要基础，另外由于污泥当中有机物含量高，极易腐败，并产生恶臭，所以污泥的堆放和排放都会对环境造成污染，污泥中含有的大量病菌、寄生虫卵及病毒，极易造成传染病的传播。
发明内容
发明目的：为了克服现有技术中存在的不足，提供一种脱水效果好且能够去除污泥中的有害病菌的新型污泥处理设备。
技术方案：为实现上述目的，本发明提供一种新型污泥处理设备，包括设置有蒸汽进气口和污泥排出口的反应体，所述反应体连接着旋转电机的转轴，所述旋转电机位于支撑平台上，所述反应体上还设置有压缩气体进气口，所述反应体的内壁上设置有若干均匀排列的割片，所述污泥排出口通过污泥泵连接着高温恒温箱，所述高温恒温箱的底部设置有出泥口。
本发明的设计原理为：通过向反应体内注入压缩气体，使得反应体内压力更加平衡，压缩气体能够反应体内的热蒸汽向下运动，从而实现热蒸汽在反应体内的均匀分布以及反应体内的压力平衡，另外在反应时旋转电机通过转轴能够带动反应体进行转动，这使得污泥在反应体内进行翻滚转动，另外在翻滚的过程中割片能够将聚集在一块的污泥块打散，这样使得反应体内的全部污泥都能全方位的接触到热水蒸气，提升了污泥的脱水效果;另外污泥脱水后在污泥泵的作用下进入到高温恒温箱，污泥在高温恒温箱的高温环境下可以有效地去除污泥中的有害病菌、寄生虫卵及病毒。
进一步地，所述反应体的内壁上设置有温度感应器，所述支撑平台上安装有和温度感应器相匹配的温度接收显示器，所述反应体上还设置有冷却气进气口，污泥脱水具有指定的温度范围，一旦温度超过指定范围则会影响脱水效果，温度感应器能够感应探测到反应体内的实时温度并且通过信号传递给温度接收显示器，操作人员通过温度接收显示器观察到反应体内的实时温度，一旦温度超过指定的温度范围，则可打开冷却气进气口向反应体内通入冷却空气进行降温。
有益效果：本发明与现有技术相比，具备如下优点：
1、反应体内的污泥能够全方位的接触到热蒸汽，而且反应体内热蒸汽能够通过压缩气体的注入实现分布均匀，防止了污泥出现脱水效果参差不齐的现象，不但提升和平衡了污泥的整体脱水效果，而且污泥的脱水率得到了大幅的提升，降低了污泥发生二次污染的概率，实现了污泥减容减量、稳定化和无害化的处置。
2、高温恒温箱的持续高温能够有效的去除污泥中的有害病菌、寄生虫卵及病毒，解决了这些有害病菌、寄生虫卵及病毒极易造成传染病的传播的问题，使得最终污泥的排放更加环保和安全。
