申请日2017.05.11
公开(公告)日2017.12.08
IPC分类号C02F9/02
摘要
本实用新型提供一种便于清洗的餐饮污水处理装置，涉及污水处理领域。该便于清洗的餐饮污水处理装置，包括安装框架，所述安装框架的内部开设有安装槽，所述安装槽的内壁固定连接有过滤通管，所述安装槽的内壁并位于过滤通管的上方分别开设有垫板放置槽和滤板勾槽。该便于清洗的餐饮污水处理装置，结构简单，实用性强，通过将该装置安装于地底，使污水可直接倒向地面，节省了污水搬运的时间，通过设置过滤板，使污水中的杂质能够被过滤集中，通过设置吸附碳层板，使污水中的气味或其他过滤不了的能够被碳层吸附，通过设置脚踏垫板与垫板支撑块，使该装置的顶部能够站立或放置其它重物，通过设置拉力勾，使过滤板能够自由地更换与悬挂。

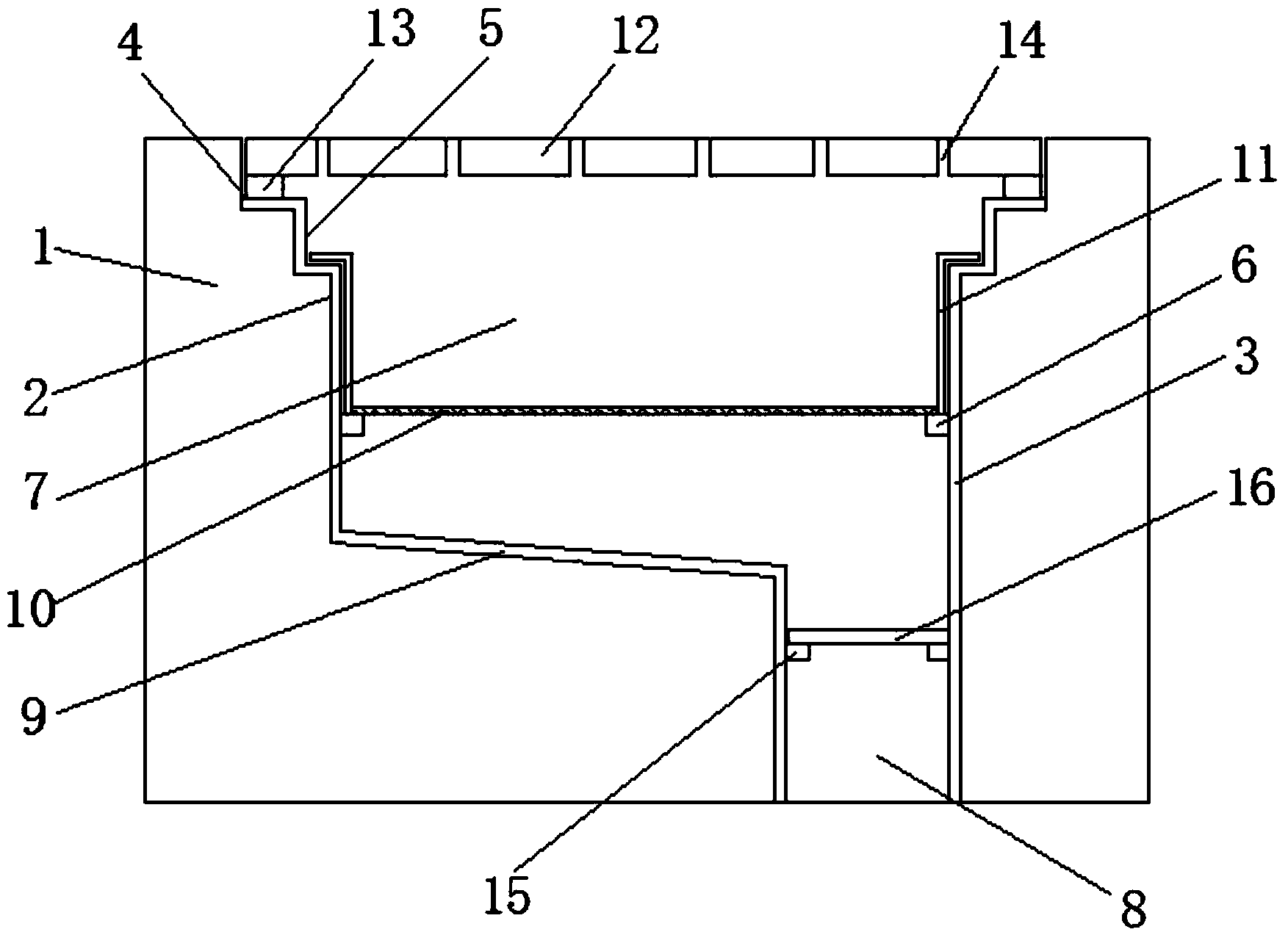

摘要附图
权利要求书
1.一种便于清洗的餐饮污水处理装置，包括安装框架(1)，其特征在于：所述安装框架(1)的内部开设有安装槽(2)，所述安装槽(2)的内壁固定连接有过滤通管(3)，所述安装槽(2)的内壁并位于过滤通管(3)的上方分别开设有垫板放置槽(4)和滤板勾槽(5)，所述垫板放置槽(4)位于滤板勾槽(5)的上方，所述过滤通管(3)的内壁两侧均固定连接有过滤支撑块(6)，所述过滤通管(3)的内壁区分为过滤区(7)与净化区(8)，所述过滤区(7)位于净化区(8)的上方，所述过滤支撑块(6)位于过滤区(7)的中部，所述过滤通管(3)的过滤区(7)内部并位于过滤板支撑块(6)的上方设置有过滤板(10)，所述过滤板(10)的两侧均固定连接有拉力勾(11)，所述拉力勾(11)的顶部活动连接于滤板勾槽(5)的底部，所述垫板放置槽(4)的上方设置有脚踏垫板(12)，所述脚踏垫板(12)的底部两侧均固定连接有垫板支撑块(13)，所述脚踏垫板(12)的表面开设有漏水孔(14)，所述过滤通管(3)的内壁并位于净化区(8)的两侧固定连接有吸附碳层板支撑块(15)，所述吸附碳层板支撑块(15)的上方设置有吸附碳层板(16)。
2.根据权利要求1所述的一种便于清洗的餐饮污水处理装置，其特征在于：所述过滤通管(3)的内腔通过倾斜板(9)将其区分为过滤区(7)与净化区(8)，所述倾斜板(9)的倾斜角度为五度。
3.根据权利要求1所述的一种便于清洗的餐饮污水处理装置，其特征在于：所述安装框架(1)的形状为长方体，所述安装框架(1)设置于地面下方。
4.根据权利要求1所述的一种便于清洗的餐饮污水处理装置，其特征在于：所述垫板支撑块(13)的数量为十四个，且分为两组，每组相邻垫板支撑块(13)之间的距离相等。
5.根据权利要求1所述的一种便于清洗的餐饮污水处理装置，其特征在于：所述吸附碳层板(16)与吸附碳层板支撑块(15)活动接触，所述吸附碳层板(16)的长度小于净化区(8)的直径。
说明书
一种便于清洗的餐饮污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种便于清洗的餐饮污水处理装置。
背景技术
污水处理：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
目前，厨房内的餐饮污水的处理方式多为直接排放至下水道或排放至专用餐饮垃圾桶，这样的排放方式不仅影响了环境的净化，还使餐饮污水的处理更加麻烦，污水进行排放时都会进行过滤，但过滤过程中往往会积存很多的餐饮垃圾，时间一长会产生恶臭的味道，使对处理装置的清洗造成阻碍，所以现在需要一种便于清洗的餐饮污水处理装置。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种便于清洗的餐饮污水处理装置，解决了上述背景中提到的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种便于清洗的餐饮污水处理装置，包括安装框架，所述安装框架的内部开设有安装槽，所述安装槽的内壁固定连接有过滤通管，所述安装槽的内壁并位于过滤通管的上方分别开设有垫板放置槽和滤板勾槽，所述垫板放置槽位于滤板勾槽的上方，所述过滤通管的内壁两侧均固定连接有过滤支撑块，所述过滤通管的内壁区分为过滤区与净化区，所述过滤区位于净化区的上方，所述过滤支撑块位于过滤区的中部，所述过滤通管的过滤区内部并位于过滤板支撑块的上方设置有过滤板，所述过滤板的两侧均固定连接有拉力勾，所述拉力勾的顶部活动连接于滤板勾槽的底部，所述垫板放置槽的上方设置有脚踏垫板，所述脚踏垫板的底部两侧均固定连接有垫板支撑块，所述脚踏垫板的表面开设有漏水孔，所述过滤通管的内壁并位于净化区的两侧固定连接有吸附碳层板支撑块，所述吸附碳层板支撑块的上方设置有吸附碳层板。
优选的，所述过滤通管的内腔通过倾斜板将其区分为过滤区与净化区，所述倾斜板的倾斜角度为五度。
优选的，所述安装框架的形状为长方体，所述安装框架设置于地面下方。
优选的，所述垫板支撑块的数量为十四个，且分为两组，每组相邻垫板支撑块之间的距离相等。
优选的，所述吸附碳层板与吸附碳层板支撑块活动接触，所述吸附碳层板的长度小于净化区的直径。
(三)有益效果
本实用新型提供了一种便于清洗的餐饮污水处理装置。具备以下有益效果：
1、该便于清洗的餐饮污水处理装置，结构简单，实用性强，通过将该装置安装于地底，使污水可直接倒向地面，节省了污水搬运的时间，通过设置过滤板，使污水中的杂质能够被过滤集中，通过设置吸附碳层板，使污水中的气味或其他过滤不了的能够被碳层吸附。
2、该便于清洗的餐饮污水处理装置，通过设置脚踏垫板与垫板支撑块，使该装置的顶部能够站立或放置其它重物，达到不占据空间面积的好处，通过设置拉力勾，使过滤板能够自由地更换与悬挂。
