申请日2017.05.11
公开(公告)日2017.09.26
IPC分类号C02F9/02; C02F1/44; C02F103/04
摘要
本发明公开一种废水零排放RO纯水机，包括依次连接的超滤膜单元、压缩碳滤芯单元、颗粒碳单元、增压泵单元和RO膜单元，所述超滤膜单元的输入端连接源水，所述RO膜单元的输出端分别连接废水输出单元和纯水输出单元，所述废水输出单元的输出端通过管道连接至源水中，所述增压水泵单元包括增压水泵，所述增压水泵的高压开关的压力设定值为0.5MPa。本发明通过增压原理，将废水单元中的废水引入源水中，从而将废水循环利用，达到废水零排放和节约用水的目的。

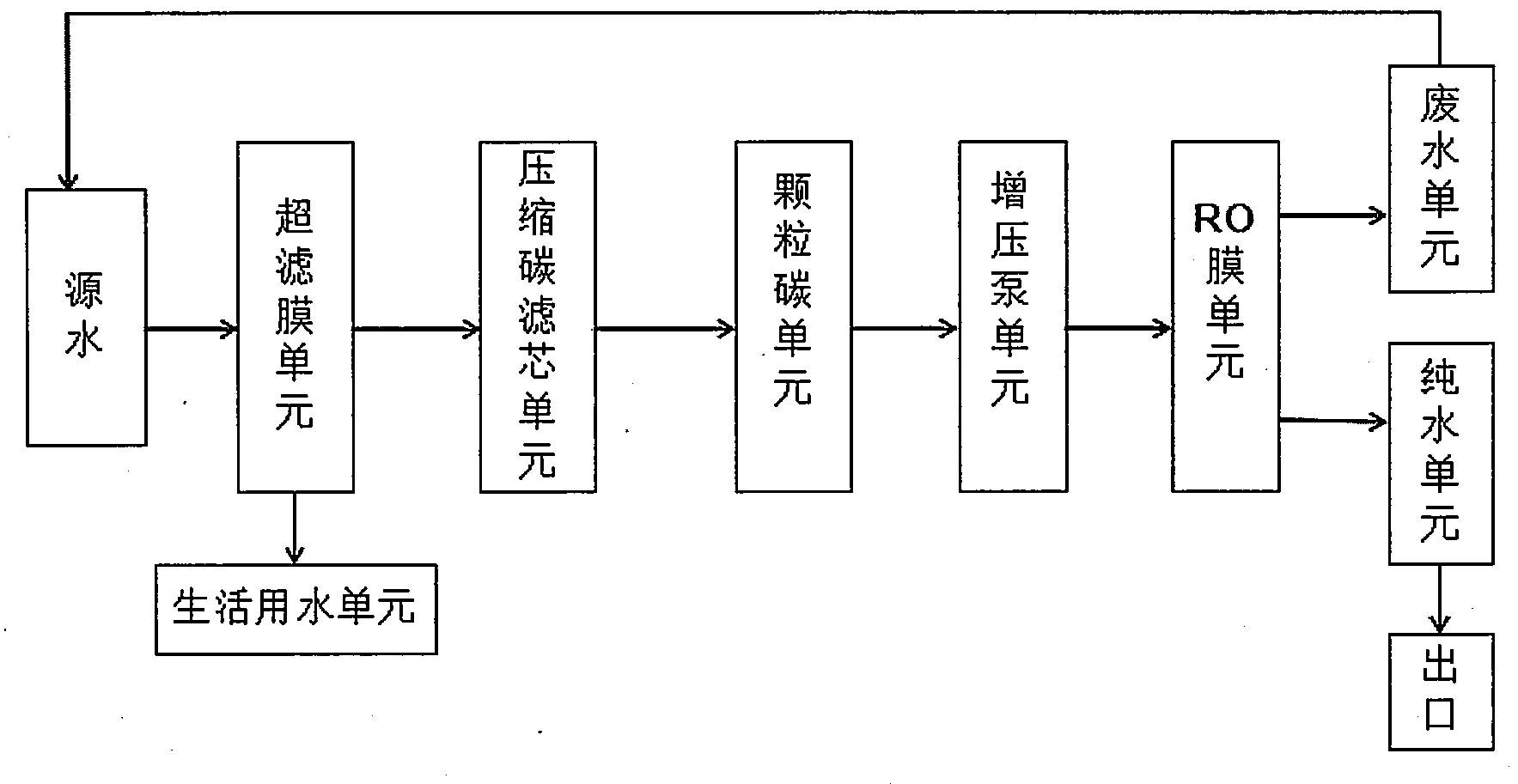

摘要附图
权利要求书
1.一种废水零排放RO纯水机，包括依次连接的超滤膜单元、压缩碳滤芯单元、颗粒碳单元、增压泵单元和RO膜单元，所述超滤膜单元的输入端连接源水，所述RO膜单元的输出端分别连接废水输出单元和纯水输出单元，其特征在于，所述废水输出单元的输出端通过管道连接至源水中，所述增压水泵单元包括增压水泵，所述增压水泵的高压开关的压力设定值为0.5MPa。
2.根据权利要求1所述的一种废水零排放RO纯水机，其特征在于，所述超滤膜单元包括放大的超滤膜组件。
3.根据权利要求2所述的一种废水零排放RO纯水机，其特征在于，所述超滤膜的孔径为0.2微米。
4.根据权利要求1所述的一种废水零排放RO纯水机，其特征在于，所述超滤膜单元的一侧连接有生活用水单元。
5.根据权利要求1所述的一种废水零排放RO纯水机，其特征在于，所述纯水输出单元的输出端连接出水口。
说明书
一种废水零排放RO纯水机
技术领域
本发明属于RO纯水机技术领域，具体涉及一种废水零排放RO纯水机。
背景技术
净水器已经成为人们在生活中不可缺少的家庭日用品它为人们的饮水卫生安全提供可靠保障，但现有这种产品的结构和性能上存在严重缺陷，RO纯水机在制水过程中，产生大量的废水排放，因膜的孔径微小(0.0001微米)，容易被水中的杂质堵塞，原设计在制水过程中，需要大于75%比例的源水冲洗排放，以换取膜的合理工作寿命。这种设备原设计存在严重缺陷，在很多的程度上浪费了水的资源。
实际上，用于冲洗RO膜75%的排放参数，是指在设备RO纯水机新机刚使用的阶段的参数，而从市场经验来看，随着设备使用时间的延长，RO膜孔也会逐渐被堵塞，使用时间越长，膜孔堵塞越严重，有的设备的使用，排放量甚至达到90%以上，造成极大浪费。
发明内容
为解决现有技术存在的问题，本发明提供一种废水零排放RO纯水机，能够使废水回流到源水中再利用，通过对废水的循环利用达到节约用水的目的。
为实现上述目的，本发明采用的技术方案为：
一种废水零排放RO纯水机，包括依次连接的超滤膜单元、压缩碳滤芯单元、颗粒碳单元、增压泵单元和RO膜单元，所述超滤膜单元的输入端连接源水，所述RO膜单元的输出端分别连接废水输出单元和纯水输出单元，所述废水输出单元的输出端通过管道连接至源水中，所述增压水泵单元包括增压水泵，所述增压水泵的高压开关的压力设定值为0.5MPa。
进一步地，所述超滤膜单元包括放大的超滤膜组件。
进一步地，所述超滤膜的孔径为0.2微米。
进一步地，所述超滤膜单元的一侧连接有生活用水单元。
进一步地，所述纯水输出单元的输出端连接出水口。
本发明的有益效果：
本发明首先采用超滤膜分离技术，过滤孔径为0.2微米，可分离分子量大于500道尔顿，粒径大于10纳米的颗粒，并设计把截留下来的杂质从日常用水口排出至生活用水单元(如洗菜盆等，每当洗涤用水时，被膜截留下来的杂质，便随水流排出。超滤膜件单元一侧设计排放通道)。这个环节，首先截留了源水中的绝大部分杂质，减轻了后面RO膜的负担。
本发明为了不浪费这些从冲洗RO膜出来比例大于75%的水，通过增压原理，将增压水泵的高压开关压力调至0.5MPa(因各地的供水设施或环境不同，一般用户端的源水水压在0.05-0.4Mpa之间)，打破常规的高压开关限制在0.25Mpa的设定标准，使废水水压大于源水的水压，从而把废水再度引入到超滤膜前面的源水中，这样，就能再次被利用。值得注意的是，这些废水是通过净化的水，而不是污水!(只不过水中有极微量的不能通过RO膜孔的价态离子存在而已)完全可以再次被利用。
本发明选择适当的超滤膜放大组件，把超滤膜件放大，以满足暂时性容纳和稀释来自于回流的浓水。每当使用生活用水时，置留在这里的微量价态离子，便同前面超滤膜截留下来的杂质一同排出。(注：经长期反复测试，不会因废水的再度回流到源水中被循环利用的原因，使源水中的杂质浓度提高，而导致超滤膜堵塞或者设备不能制水的现象)，这样就能实现RO机的废水零排放。
