申请日2017.05.11
公开(公告)日2017.08.11
IPC分类号C02F3/30; C02F101/10; C02F101/16; C02F103/06
摘要
本发明公开了一种处理垃圾渗滤液的生物滤池，包括厌氧集水池，好氧生物滤池，沉淀池，第一缺氧混合池，第二缺氧混合池，所述厌氧集水池的一侧设有溢流管，另一侧设有主进水管，所述主进水管分为第一进水管和第二进水管，所述好氧生物滤池分为第一生物滤池和第二生物滤池，所述第一缺氧混合池设置在第一生物滤池的侧上方，所述第一生物滤池，第二生物滤池内均设有折流板，所述折流板上设有分隔板挡板，所述分隔板挡板为蓄水槽，内部安装有曝气头，另一侧则充满填料，所述折流板的顶端链接有过滤板，所述第一缺氧混合池，第二氧混合池底端链接有沉淀池，所述沉淀池的中间设有污水回流泵，回流泵接有污水回流管。

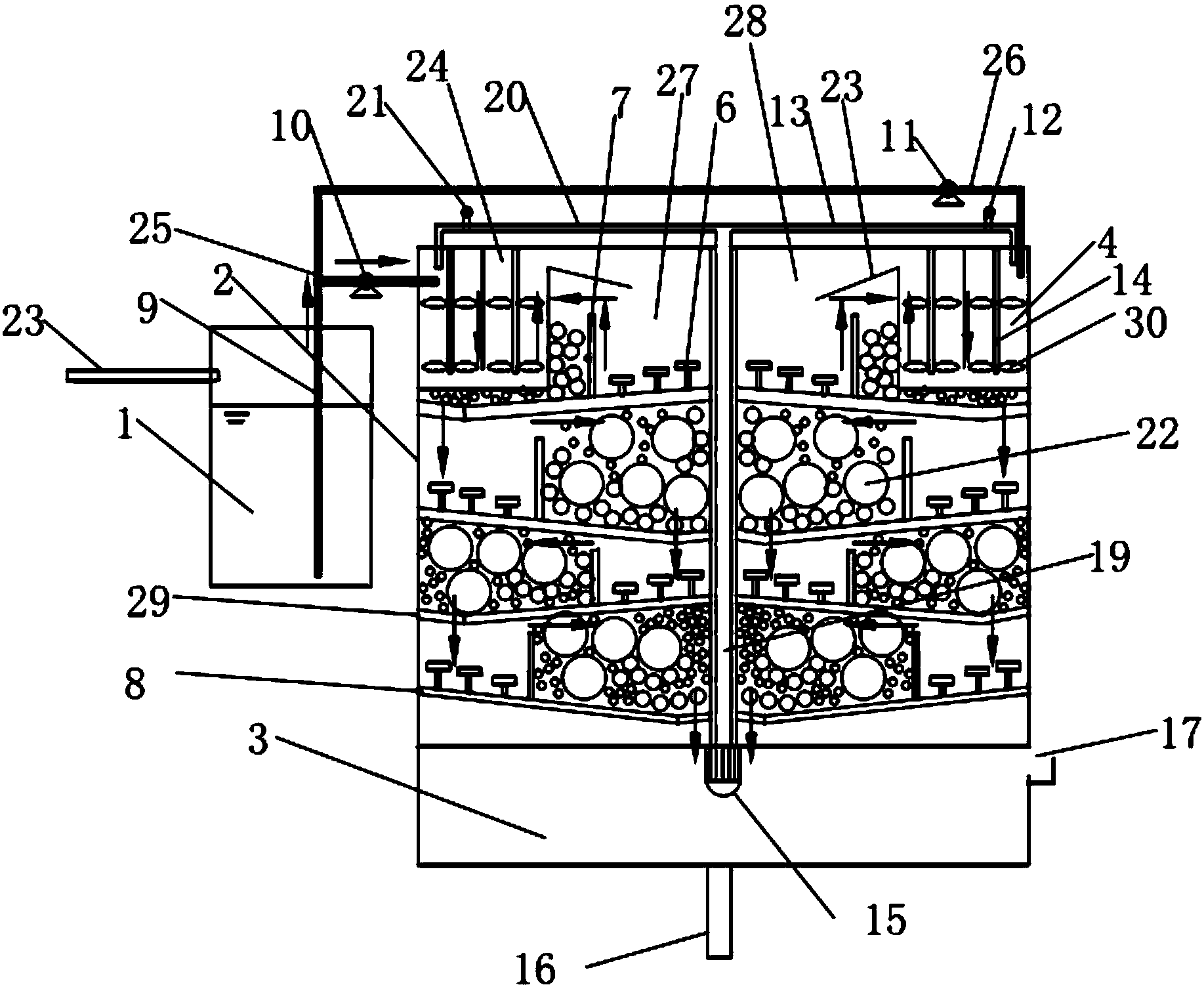

摘要附图
权利要求书
1.一种处理垃圾渗滤液的生物滤池,包括厌氧集水池(1)，好氧生物滤池(2)，沉淀池(3)，第一缺氧混合池(24)，第二缺氧混合池(4)，其特征在于：所述厌氧集水池(1)的一侧设有溢流管(22)，另一侧设有主进水管(9)，所述主进水管(9)分为第一进水管(25)和第二进水管(26)，所述好氧生物滤池(2)分为第一生物滤池(27)和第二生物滤池(28)，所述第一缺氧混合池(24)设置在第一生物滤池(27)的侧上方，所述第一生物滤池(27)，第二生物滤池(28)内均设有折流板(8)，所述折流板(8)上设有分隔板挡板(7)，所述分隔板挡板(7)为蓄水槽，内部安装有曝气头(6)，另一侧则充满填料(22)，所述折流板(8)的顶端链接有过滤板(29)，所述第一缺氧混合池(24)，第二氧混合池(4)底端链接有沉淀池(3)，所述沉淀池(3)的中间设有污水回流泵(15)，回流泵(15)接有污水回流管(19)。
2.根据权利要求1所述的一种处理垃圾渗滤液的生物滤池，其特征在于：所述第一缺氧混合池(24)，第二缺氧混合池(4)，第一生物滤池(27)和第二生物滤池(28)以污水回流管(19)为对称轴呈对称分布。
3.根据权利要求1所述的一种处理垃圾渗滤液的生物滤池，其特征在于：所述第一缺氧混合池(24)，第二缺氧混合池(4)设有搅拌轴(14)，所述搅拌轴(14)上安装有搅拌叶(30)，所述第一缺氧混合池(24)，第二缺氧混合池(4)出水口设有引流板(23)。
4.根据权利要求1所述的一种处理垃圾渗滤液的生物滤池，其特征在于：所述第一进水管(25)和第二进水管(26)分别通过第一蠕动泵(10)，第二蠕动泵(11)向第一缺氧混合池(24)，第二缺氧混合池(4)注入污水。
5.根据权利要求1所述的一种处理垃圾渗滤液的生物滤池，其特征在于：所述污水回流管(19)到滤池顶端分为第一污水回流管(20)和第二污水回流管(13)，所述第一污水回流管(20)，第二污水回流管(13)的出水口附近分别设有第一水阀(21)和第二水阀(12)，所述第一污水回流管(20)和第二污水回流管(13)将污水分别回流至第一缺氧混合池(24)，第二缺氧混合池(4)。
6.根据权利要求1所述的一种处理垃圾渗滤液的生物滤池，其特征在于：所述沉淀池(3)的低端设有排泥管(16)，出水口设有溢流堰(17)。
7.根据权利要求1所述的一种处理垃圾渗滤液的生物滤池，其特征在于：所述第一生物滤池(27)和第二生物滤池(28)中的污水在滤池中呈现S型流动，其中一个为主处理池，另一个为辅处理池。
8.根据权利要求1所述的一种处理垃圾渗滤液的生物滤池，其特征在于：所述滤板(29)上钻有滤孔(18)。
说明书
一种处理垃圾渗滤液的生物滤池
技术领域
本发明涉及污水净化技术领域，具体为一种处理垃圾渗滤液的生物滤池。
背景技术
卫生填埋由于其所具有的经济性和环境友好性而被接受作为固体垃圾的处理方法，在全世界被广泛使用。然而由于雨水渗透和水汽从垃圾填埋场所产生的垃圾渗滤液却对环境产生了严重的危害。虽然渗滤液的组成成分会随着垃圾成分、填埋年龄、填埋位置和当地气候、以及填埋方式上的差异而有所变化，但是仍然有其共同的特点：例如氨氮含量高、含有难降解有机物、重金属等等。这些特征决定了常规的、单一的渗滤液处理方法并不可行。生物方法虽然经济节能但是所受抑制因素较多，物理化学方法虽然成熟稳定，但是费用较高而且后续处理相对繁琐，该类废水的有效处理是目前国内外环境工程领域的难点之一，开发出具有实际推广价值的垃圾渗滤液处理技术具有极其重要的价值。
发明内容
本发明的目的在于提供一种处理垃圾渗滤液的生物滤池，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种处理垃圾渗滤液的生物滤池,包括厌氧集水池，好氧生物滤池，沉淀池，第一缺氧混合池，第二缺氧混合池，所述厌氧集水池的一侧设有溢流管，另一侧设有主进水管，所述主进水管分为第一进水管和第二进水管，所述好氧生物滤池分为第一生物滤池和第二生物滤池，所述第一缺氧混合池设置在第一生物滤池的侧上方，所述第一生物滤池，第二生物滤池内均设有折流板，所述折流板上设有分隔板挡板，所述分隔板挡板为蓄水槽，内部安装有曝气头，另一侧则充满填料，所述折流板的顶端链接有过滤板，所述第一缺氧混合池，第二氧混合池底端链接有沉淀池，所述沉淀池的中间设有污水回流泵，回流泵接有污水回流管。
优选的，所述第一缺氧混合池，第二缺氧混合池，第一生物滤池和第二生物滤池以污水回流管为对称轴呈对称分布。
优选的，所述第一缺氧混合池，第二缺氧混合池设有搅拌轴，所述搅拌轴上安装有搅拌叶，所述第一缺氧混合池，第二缺氧混合池出水口设有引流板。
优选的，所述第一进水管和第二进水管分别通过第一蠕动泵，第二蠕动泵向第一缺氧混合池，第二缺氧混合池注入污水。
优选的，所述污水回流管到滤池顶端分为第一污水回流管和第二污水回流管，所述第一污水回流管，第二污水回流管的出水口附近分别设有第一水阀和第二水阀，所述第一污水回流管和第二污水回流管将污水分别回流至第一缺氧混合池，第二缺氧混合池。
优选的，所述沉淀池的低端设有排泥管，出水口设有溢流堰。
优选的，所述第一生物滤池和第二生物滤池中的污水在滤池中呈现S型流动，其中一个为主处理池，另一个为辅处理池。
优选的，所述滤板上钻有滤孔。
与现有技术相比，本发明的有益效果是：
(1)本发明采用A2O工艺，能够达到脱氮除磷的效果。
(2)本发明生物滤池内设有折流板，使得污水在滤池内流动呈现S型，增加了与滤料的接触时间，提高了生物滤池处理能力，在折流板上安装分隔板挡板，在折流板上形成了一个小型的蓄水池，内部设有曝气头，可以进行曝气，这样实现了可以在生物滤池内部进行曝气。
(3)本发明设有两个生物滤池其中一个为主处理池，另一个为辅处理池，主处理池主要用于处理污水，辅处理池主要用于维持生物滤池内生物膜活性，这样可以定期更换主处理池和辅处理池，有效的防止了滤池因长期高负荷使用而堵塞。
(4)本发明的底部设有沉淀池，沉淀池内安装有污水回流泵，可以将好氧硝化后的污水回流至缺氧气区，进行缺氧反硝化，进行脱氮。
