申请日2017.05.11
公开(公告)日2017.07.14
IPC分类号C02F1/00; H02K5/00; H02K5/24
摘要
本发明涉及污水处理附属装置的技术领域，特别是涉及一种生活污水处理回用装置，其可有效缓冲电机的晃动，延长了使用的寿命;并且回收箱高度能够根据工作人员需要进行调节，从而提高其适应能力，降低使用局限性;包括回收箱、电机、传动轴、搅拌叶、过滤网和四组支腿，回收箱顶端左侧设置有第一进料口，并在第一进料口处设置有第一挡盖，回收箱顶端右侧设置有第二进料口，回收箱右侧壁底端设置有卸料管，并在卸料管上设置有卸料阀;还包括左连接板、右连接板、左弹簧、左卡板、右弹簧和右卡板;第一支架包括第一支撑板、第一螺纹管和第一螺纹杆，第一支撑板顶端设置有第一放置槽，第一放置槽内设置有第一滚珠轴承。

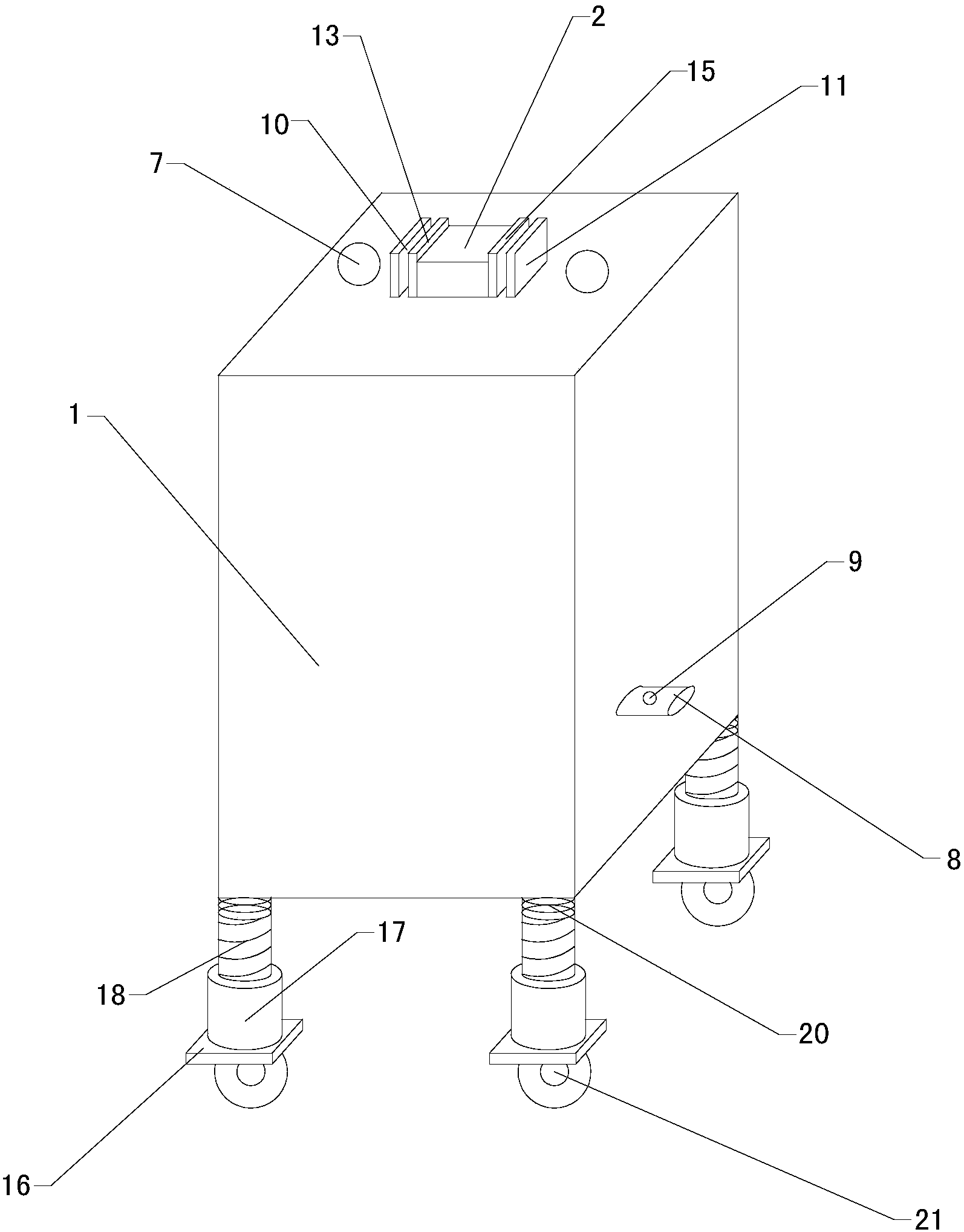

摘要附图
权利要求书
1.一种生活污水处理回用装置，包括回收箱(1)、电机(2)、传动轴(3)、搅拌叶(4)、过滤网(5)和四组支腿，回收箱(1)内设置有回收腔，回收箱(1)顶端左侧设置有第一进料口(6)，并在第一进料口(6)处设置有第一挡盖(7)，回收箱(1)顶端右侧设置有第二进料口，并在第二进料口处设置有第二挡盖，回收箱(1)右侧壁底端设置有卸料管(8)，并在卸料管(8)上设置有卸料阀(9)，过滤网(5)左端与回收腔内左侧壁连接，过滤网(5)右端与回收腔内右侧壁连接，电机(2)安装在回收箱(1)顶端，传动轴(3)顶端与电机(2)底部输出端连接，传动轴(3)底端穿过回收箱(1)顶侧壁并伸入至回收腔内部且穿过过滤网(5)并伸入至过滤网(5)下方，搅拌叶(4)位于回收腔内部传动轴(3)底端与搅拌叶(4)连接;其特征在于，还包括左连接板(10)、右连接板(11)、左弹簧(12)、左卡板(13)、右弹簧(14)和右卡板(15)，左连接板(10)和右连接板(11)底端分别与回收箱(1)顶端左侧和右侧连接，左弹簧(12)左端与左连接板(10)连接，左弹簧(12)右端与左卡板(13)连接，右弹簧(14)右端与右连接板(11)连接，右弹簧(14)左端与右卡板(15)连接，电机(2)卡装在左卡板(13)和右卡板(15)之间;四组支腿包括第一支架、第二支架、第三支架和第四支架，第一支架包括第一支撑板(16)、第一螺纹管(17)和第一螺纹杆(18)，第一支撑板(16)顶端设置有第一放置槽，第一放置槽内设置有第一滚珠轴承(19)，第一螺纹管(17)底端插入至第一滚珠轴承(19)内部，第一螺纹杆(18)底端插入并螺装至第一螺纹管(17)顶端内部，第一螺纹杆(18)顶端与回收箱(1)底端左前侧连接。
2.如权利要求1所述的一种生活污水处理回用装置，其特征在于，第二支架包括第二支撑板、第二螺纹管和第二螺纹杆，第二支撑板顶端设置有第二放置槽，第二放置槽内设置有第二滚珠轴承，第二螺纹管底端插入至第二滚珠轴承内部，第二螺纹杆底端插入并螺装至第二螺纹管顶端内部，第二螺纹杆顶端与回收箱(1)底端右前侧连接。
3.如权利要求2所述的一种生活污水处理回用装置，其特征在于，第三支架包括第三支撑板、第三螺纹管和第三螺纹杆，第三支撑板顶端设置有第三放置槽，第三放置槽内设置有第三滚珠轴承，第三螺纹管底端插入至第三滚珠轴承内部，第三螺纹杆底端插入并螺装至第三螺纹管顶端内部，第三螺纹杆顶端与回收箱(1)底端左后侧连接。
4.如权利要求3所述的一种生活污水处理回用装置，其特征在于，第四支架包括第四支撑板、第四螺纹管和第四螺纹杆，第四支撑板顶端设置有第四放置槽，第四放置槽内设置有第四滚珠轴承，第四螺纹管底端插入至第四滚珠轴承内部，第四螺纹杆底端插入并螺装至第四螺纹管顶端内部，第四螺纹杆顶端与回收箱(1)底端右后侧连接。
5.如权利要求4所述的一种生活污水处理回用装置，其特征在于，还包括四组支撑弹簧(20)，四组支撑弹簧(20)顶端分别与回收箱(1)底端左前侧、右前侧、左后侧和右后侧连接，四组支撑弹簧(20)的底端分别与四组螺纹杆顶端连接。
6.如权利要求5所述的一种生活污水处理回用装置，其特征在于，还包括四组自锁万向轮(21)，四组自锁万向轮(21)分别安装在四组支撑板下方。
说明书
一种生活污水处理回用装置
技术领域
本发明涉及污水处理附属装置的技术领域，特别是涉及一种生活污水处理回用装置。
背景技术
众所周知，一种生活污水处理回用装置是一种用于污水处理过程中，对生活污水进行处理，以便生活污水能够回收利用的辅助装置，其在污水处理的领域中得到了广泛的使用;现有的生活污水处理回用装置包括回收箱、电机、传动轴、搅拌叶、过滤网和四组支腿，回收箱内设置有回收腔，回收箱顶端左侧设置有第一进料口，并在第一进料口处设置有第一挡盖，回收箱顶端右侧设置有第二进料口，并在第二进料口处设置有第二挡盖，回收箱右侧壁底端设置有卸料管，并在卸料管上设置有卸料阀，过滤网左端与回收腔内左侧壁连接，过滤网右端与回收腔内右侧壁连接，电机安装在回收箱顶端，传动轴顶端与电机底部输出端连接，传动轴底端穿过回收箱顶侧壁并伸入至回收腔内部且穿过过滤网并伸入至过滤网下方，搅拌叶位于回收腔内部传动轴底端与搅拌叶连接，四组支腿的顶端分别与回收箱底端左前侧、右前侧、左后侧和右后侧连接;现有的生活污水处理回用装置使用时，通过打开第一挡盖或第二挡盖，将生活污水通过第一进料口或第二进料口导入进回收箱内，并将污水清洁剂通过第一进料口或第二进料口导入进回收箱内，过滤网对污水进行过滤，打开电机，通过电机带动传动轴上的搅拌叶进行搅拌，使污水得到处理;现有的生活污水处理回用装置使用中发现，由于电机在使用时经常发生晃动，长时间晃动会导致电机及传动轴的损坏，导致使用寿命较低;并且回收箱高度固定，不能根据工作人员需要进行调节，从而导致其适应能力较差，使用局限性较高。
发明内容
为解决上述技术问题，本发明提供一种可有效缓冲电机的晃动，延长了使用的寿命;并且回收箱高度能够根据工作人员需要进行调节，从而提高其适应能力，降低使用局限性的一种生活污水处理回用装置。
本发明的一种生活污水处理回用装置，包括回收箱、电机、传动轴、搅拌叶、过滤网和四组支腿，回收箱内设置有回收腔，回收箱顶端左侧设置有第一进料口，并在第一进料口处设置有第一挡盖，回收箱顶端右侧设置有第二进料口，并在第二进料口处设置有第二挡盖，回收箱右侧壁底端设置有卸料管，并在卸料管上设置有卸料阀，过滤网左端与回收腔内左侧壁连接，过滤网右端与回收腔内右侧壁连接，电机安装在回收箱顶端，传动轴顶端与电机底部输出端连接，传动轴底端穿过回收箱顶侧壁并伸入至回收腔内部且穿过过滤网并伸入至过滤网下方，搅拌叶位于回收腔内部传动轴底端与搅拌叶连接;还包括左连接板、右连接板、左弹簧、左卡板、右弹簧和右卡板，左连接板和右连接板底端分别与回收箱顶端左侧和右侧连接，左弹簧左端与左连接板连接，左弹簧右端与左卡板连接，右弹簧右端与右连接板连接，右弹簧左端与右卡板连接，电机卡装在左卡板和右卡板之间;四组支腿包括第一支架、第二支架、第三支架和第四支架，第一支架包括第一支撑板、第一螺纹管和第一螺纹杆，第一支撑板顶端设置有第一放置槽，第一放置槽内设置有第一滚珠轴承，第一螺纹管底端插入至第一滚珠轴承内部，第一螺纹杆底端插入并螺装至第一螺纹管顶端内部，第一螺纹杆顶端与回收箱底端左前侧连接。
本发明的一种生活污水处理回用装置，第二支架包括第二支撑板、第二螺纹管和第二螺纹杆，第二支撑板顶端设置有第二放置槽，第二放置槽内设置有第二滚珠轴承，第二螺纹管底端插入至第二滚珠轴承内部，第二螺纹杆底端插入并螺装至第二螺纹管顶端内部，第二螺纹杆顶端与回收箱底端右前侧连接。
本发明的一种生活污水处理回用装置，第三支架包括第三支撑板、第三螺纹管和第三螺纹杆，第三支撑板顶端设置有第三放置槽，第三放置槽内设置有第三滚珠轴承，第三螺纹管底端插入至第三滚珠轴承内部，第三螺纹杆底端插入并螺装至第三螺纹管顶端内部，第三螺纹杆顶端与回收箱底端左后侧连接。
本发明的一种生活污水处理回用装置，第四支架包括第四支撑板、第四螺纹管和第四螺纹杆，第四支撑板顶端设置有第四放置槽，第四放置槽内设置有第四滚珠轴承，第四螺纹管底端插入至第四滚珠轴承内部，第四螺纹杆底端插入并螺装至第四螺纹管顶端内部，第四螺纹杆顶端与回收箱底端右后侧连接。
本发明的一种生活污水处理回用装置，还包括四组支撑弹簧，四组支撑弹簧顶端分别与回收箱底端左前侧、右前侧、左后侧和右后侧连接，四组支撑弹簧的底端分别与四组螺纹杆顶端连接。
本发明的一种生活污水处理回用装置，还包括四组自锁万向轮，四组自锁万向轮分别安装在四组支撑板下方。
与现有技术相比本发明的有益效果为：通过上述设置，可通过左卡板和右卡板对电机进行固定，同时通过左弹簧和右弹簧缓冲电机的晃动，可有效缓冲电机的晃动，延长了使用的寿命;并且可以通过旋转第一螺纹管带动第一螺纹杆上下移动，从而调节第一支架的长度，提高其适应能力，降低使用局限性。
