申请日2017.04.19
公开(公告)日2017.07.21
IPC分类号B66C19/00; B66C15/02; C02F11/12
摘要
本发明公开了公开了一种用于污泥脱水机房的单梁桥式行车，属于污水领域，旨在提供一种当吊绳断掉时不易使吊钩迅速下落的单梁桥式行车，其技术方案如下，包括横梁、支撑在横梁两端的支架、与横梁滑移连接的电动葫芦、通过吊绳与电动葫芦连接的吊钩，所述电动葫芦的侧壁上转动连接有转盘，所述转盘上缠绕有牵引绳，所述牵引绳的一端吊钩固定连接，另一端与转盘固定连接，所述电动葫芦上设置有用于驱动转盘收卷牵引绳的弹性回复绳，所述转盘的侧壁上铰接有一固定杆，所述转盘设置有用于牵引固定杆的弹性件，所述电动葫芦的外壁设置有一限制杆，所述限制杆位于转盘的外缘。
权利要求书

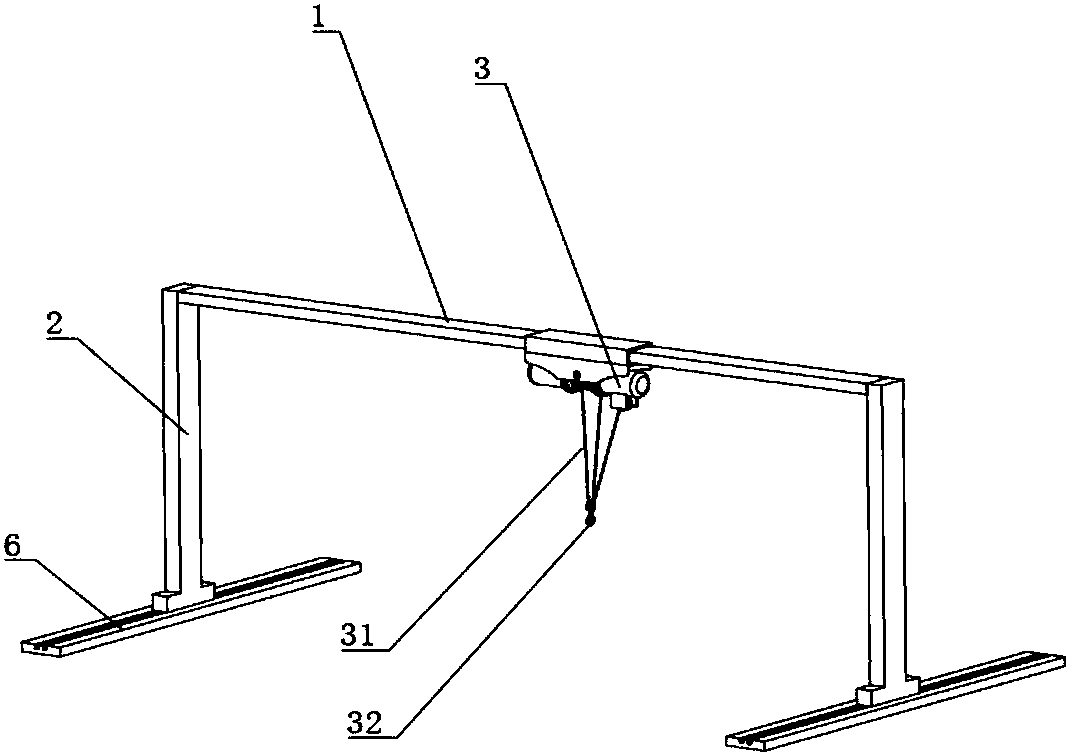

1.一种用于污泥脱水机房的单梁桥式行车，其特征是：包括横梁(1)、支撑在横梁(1)两端的支架(2)、与横梁(1)滑移连接的电动葫芦(3)、通过吊绳(31)与电动葫芦(3)连接的吊钩(32)，所述电动葫芦(3)的侧壁上转动连接有转盘(4)，所述转盘(4)上缠绕有牵引绳(5)，所述牵引绳(5)的一端吊钩(32)固定连接，另一端与转盘(4)固定连接，所述电动葫芦(3)上设置有用于驱动转盘(4)收卷牵引绳(5)的弹性回复绳(43)，所述转盘(4)的侧壁上铰接有一固定杆(44)，所述转盘(4)设置有用于牵引固定杆(44)的弹性件，所述电动葫芦(3)的外壁设置有一限制杆(33)，所述限制杆(33)位于转盘(4)的外缘;
当转盘(4)随吊钩(32)的正常上下降而转动时，所述固定杆(44)在弹性件的作用下不露出转盘(4)的外缘;
当转盘(4)迅速转动时，所述固定杆(44)远离与转盘(4)铰接的一端伸出转盘(4)与限制杆(33)抵触。
2.根据权利要求1所述的用于污泥脱水机房的单梁桥式行车，其特征是：所述固定杆(44)远离与转盘(4)铰接的一端设置有重力球(441)。
3.根据权利要求1所述的用于污泥脱水机房的单梁桥式行车，其特征是：所述固定杆(44)远离与转盘(4)铰接的一端设置有加强绳(47)，所述加强绳(47)的一端与固定杆(44)固定连接，另一端与电动葫芦(3)固定连接，所述加强绳(47)在固定杆(44)卡在限制杆(33)上时刚好处于绷紧状态。
4.根据权利要求1所述的用于污泥脱水机房的单梁桥式行车，其特征是：所述弹性件为弹性绳(45)，所述弹性绳(45)的一端与电动葫芦(3)连接，另一端与固定杆(44)固定连接。
5.根据权利要求1所述的用于污泥脱水机房的单梁桥式行车，其特征是：所述弹性件为扭簧(46)，所述扭簧(46)的一端与转盘(4)固定连接，另一端与固定杆(44)固定连接。
说明书
一种用于污泥脱水机房的单梁桥式行车
技术领域
本发明涉及污水处理技术领域，特别涉及一种用于污泥脱水机房的单梁桥式行车。
背景技术
使用污泥压滤机污泥脱水处理实在麻烦，污泥 处理时不仅需要手拿铁锨，随着滤板的张开卸载泥饼，而且还要频繁的清洗容易堵塞的滤布和滤板，并且由于手动操作的地方太多，污泥脱水处理很慢，常常由于这样那样的原因无法达到既定的污泥处理量，造成污泥堆积在厂房，给整个污水厂都带来诸多不便。
同时，整个污泥脱水设备包括脱水机、进料泵、冲洗泵、反洗空压机、加药泵等等附属设备，如果没有很好的吊运行车，将极大的影响污泥脱水效率的发挥。
虽然目前有很多型号的行车用于污泥脱水机房，都日积月累的磨损给安全带来了隐患，随之而来的是操作行车工人的安全问题，如果因行车葫芦磨损掉落，而出现安全事故，则带来的是操作工人的人身安全以及企业的经济损失。
发明内容
本发明的目的是提供一种用于污泥脱水机房的单梁桥式行车，具有当吊绳断掉时不易使吊钩迅速下落的效果。
本发明的上述技术目的是通过以下技术方案得以实现的：
一种用于污泥脱水机房的单梁桥式行车，包括横梁、支撑在横梁两端的支架、与横梁滑移连接的电动葫芦、通过吊绳与电动葫芦连接的吊钩，所述电动葫芦的侧壁上转动连接有转盘，所述转盘上缠绕有牵引绳，所述牵引绳的一端吊钩固定连接，另一端与转盘固定连接，所述电动葫芦上设置有用于驱动转盘收卷牵引绳的弹性回复绳，所述转盘的侧壁上铰接有一固定杆，所述转盘设置有用于牵引固定杆的弹性件，所述电动葫芦的外壁设置有一限制杆，所述限制杆位于转盘的外缘;
当转盘随吊钩的正常上下降而转动时，所述固定杆在弹性件的作用下不露出转盘的外缘;
当转盘迅速转动时，所述固定杆远离与转盘铰接的一端伸出转盘与限制杆抵触。
通过采用上述技术方案，当吊绳断掉时，由于吊钩失去了牵引力，进而使吊钩在重力的作用下向下快速的移动，而吊钩迅速向下移动便会带动牵引绳迅速从转盘上抽出，进而通过牵引绳驱动转盘迅速的转动，由于转盘迅速的转动使得连接在转盘上的固定杆在离心力的作用下而使固定杆远离与转盘连接的一端伸出到转盘外与限制杆抵住，并受到弹性件的拉力作用下而使固定杆卡在限制杆上，由于固定杆受到限制杆的抵住而使转盘停止转动，进而将牵引绳固定住使牵引绳不再继续从转盘中抽出，从而通过牵引绳将吊钩给拉住，从而使吊钩不易直接下落至地面，减少了安全事故的产生;其弹性件能够在转盘正常 工作状态下将固定杆拉住，使固定杆不易随意的伸出转盘，从而使吊钩能够正常的下降;其弹性回复绳能够在牵引绳从转盘上拉出之后通过拉力驱动转盘对牵引绳进行收卷，从而使得牵引绳能够保持在绷直的状态，从而当吊绳断掉时能及时对驱动转盘转动。
进一步的，所述固定杆远离与转盘铰接的一端设置有重力球。
通过采用上述技术方案，重力球的设置使固定杆在受转盘的作用下而快速转动时能够更加快速的伸出转盘，进而与限制杆抵触而使转盘停止转动。
进一步的，所述固定杆远离与转盘铰接的一端设置有加强绳，所述加强绳的一端与固定杆固定连接，另一端与电动葫芦固定连接，所述加强绳在固定杆卡在限制杆上时刚好处于绷紧状态。
通过采用上述技术方案，加强绳的设置能够配合弹性件一起对固定杆进行牵引，从而使弹性件所承受的拉力减少，进而使弹性件不易损坏;同时，加强绳能进一步对固定杆进行固定，使固定杆能够稳定的卡在限制杆上。
进一步的，所述弹性件为弹性绳，所述弹性绳的一端与电动葫芦连接，另一端与固定杆固定连接。
通过采用上述技术方案，弹性绳具有更长的拉伸行程，并且具有较好的拉力，使用寿命更长;弹性绳在转盘上的连接方式更加的简单方便。
进一步的，所述弹性件为扭簧，所述扭簧的一端与转盘固定连接，另一端与固定杆固定连接。
通过采用上述技术方案，扭簧能够通过弹力使固定杆在正常情况下不伸出转盘外，其扭簧的连接方式更加的稳定。
综上所述，本发明具有以下有益效果：
通过固定杆与限制杆的配合能够使转盘停止转动进而通过牵引绳拉住吊钩，使吊绳断掉时不易使吊钩迅速下落;
重力球能够使固定杆在快速转动时能够更加快速的伸出转盘与限制杆抵触。
