申请日2017.04.20
公开(公告)日2017.07.18
IPC分类号C02F1/30; C02F1/32; C02F9/12
摘要
本发明提供一种激光式污水处理装置，包括分布于若干污水处理节点位置的若干激光处理装置、若干通讯终端以及监控中心;激光处理装置涉及污水处理设备技术领域。激光式污水处理装置，包括进水箱，所述进水箱的底部设置有连通管道，所述连通管道的底部设置有活性炭吸附槽，所述活性炭吸附槽的一侧设置有磁力盘，所述磁力盘的一侧设置有刮泥板，所述刮泥板的一侧设置有储泥槽，所述储泥槽的一侧设置有提取泵，所述提取泵的一侧设置有超声波粉碎槽，所述超声波粉碎槽的一侧设置有激光灭菌消毒槽，所述激光灭菌消毒槽的内部设置有激光发射器，所述激光发射器的一侧设置有紫外线发射器，所述激光灭菌消毒槽的一侧设置有清水收集筒;本发明通过激光发射器和紫外线发射器，实现对病菌和病毒的灭杀，使得污水处理更加高效，消毒更彻底。
权利要求书

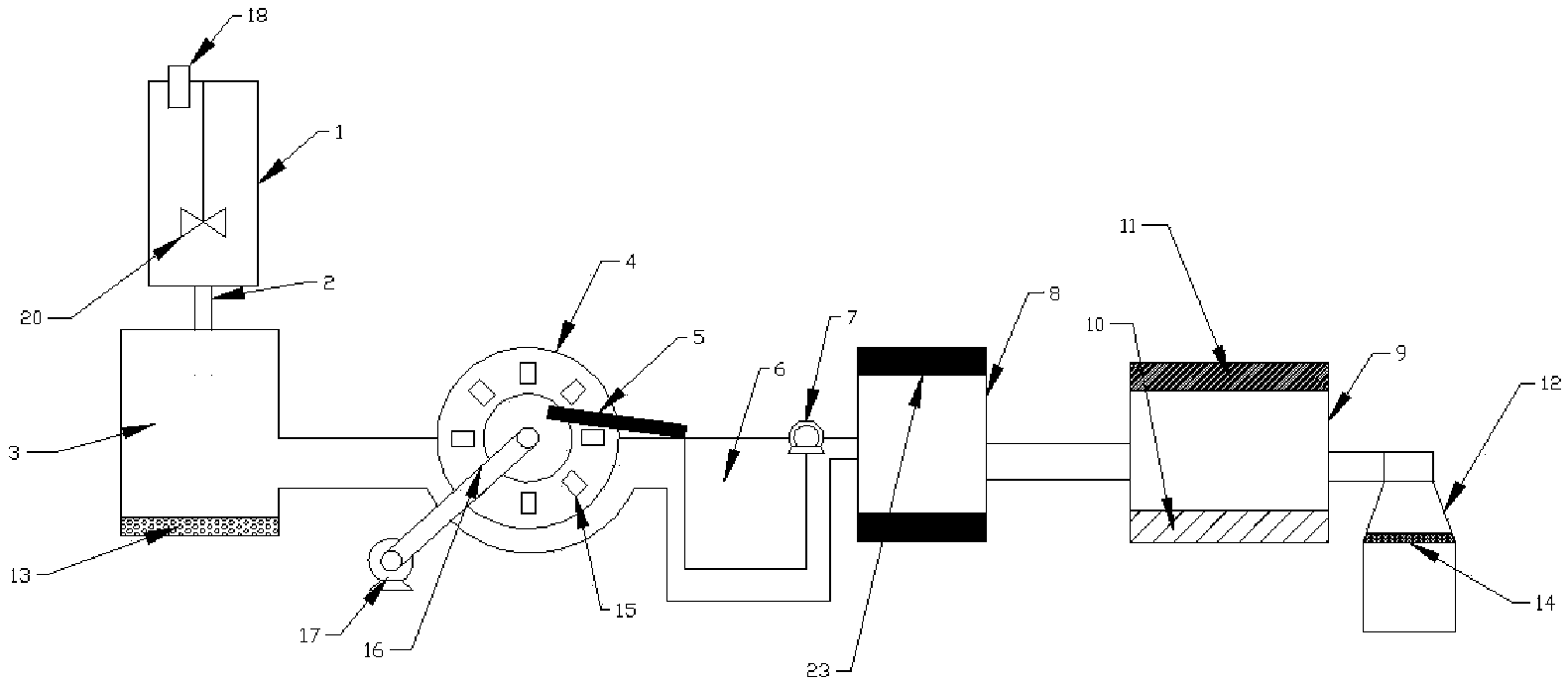

1.激光式污水处理装置，其特征在于：包括分布于若干污水处理节点位置的若干激光处理装置、若干通讯终端以及监控中心，激光处理装置具有用于采集节点水体参数及自身运行参数的采集模块、用于向通讯终端或监控中心发送水体参数及自身运行参数的信号发送模块以及用于接收通讯终端或监控中心指令的指令输入模块;激光处理装置包括进水箱(1)，所述进水箱(1)的底部设置有连通管道(2)，所述连通管道(2)的底部设置有活性炭吸附槽(3)，所述活性炭吸附槽(3)的一侧设置有磁力盘(4)，所述磁力盘(4)的一侧设置有刮泥板(5)，所述刮泥板(5)的一侧设置有储泥槽(6)，所述储泥槽(6)的一侧设置有提取泵(7)，所述提取泵(7)的一侧设置有超声波粉碎槽(8)，所述超声波粉碎槽(8)的一侧设置有激光灭菌消毒槽(9)，所述激光灭菌消毒槽(9)的内部设置有激光发射器(10)，所述激光发射器(10)的一侧设置有紫外线发射器(11)，所述激光灭菌消毒槽(9)的一侧设置有清水收集筒(12)。
2.如权利要求1所述的激光式污水处理装置，其特征在于：所述活性炭吸附槽(3)的内部设置有活性炭吸附室(13)，所述清水收集筒(12)的内部设置有渗透膜(14)。
3.如权利要求1所述的激光式污水处理装置，其特征在于：所述磁力盘(4)上设置有永久磁铁(15)，所述永久磁铁(15)的一侧设置有皮带轮(16)，所述皮带轮(16)的一端设置有减速机(17)。
4.如权利要求1所述的激光式污水处理装置，其特征在于：所述进水箱(1)的顶部设置有进水活塞(18)，所述进水箱(1)的外侧设置有电源插孔(19)，所述进水箱(1)的内部设置有搅拌叶片(20)。
5.如权利要求4所述的激光式污水处理装置，其特征在于：所述电源插孔(19)的顶部设置有控制面板(21)，所述控制面板(21)上设置有功能键(22)，所述超声波粉碎槽(8)的内部设置有超声波发生器(23)。
说明书
激光式污水处理装置
技术领域
本发明涉及污水处理设备技术装置，具体涉及一种激光式污水处理装置。
背景技术
关于水污染的话题不断被提起，特别是地下水污染问题，浙江杭州、温州等地有农民或者企业家出资请环保局长下河游泳，以此来引起大家对水污染严重程度的关注，虽然各个环保局长都选择了沉默或者拒绝，但是民众环保意识的觉醒，对水污染的关切程度达到了空前，水污染情况不断加剧，使得污水处理和再生行业受到空前的关注，近两年各地区毛利率都保持在70%左右，甚至有的地区超过了100%，行业发展潜力非常大。
污水中含有许多有害病菌和病毒，传统污水处理设备采用化学消毒剂来杀菌灭毒，消毒不彻底，同时，即使是化学消毒剂，也还是对人们的身体健康带来了一定的伤害，有微小的毒性，且经过化学消毒的水通常会散发一股消毒水的难闻异味，令人产生厌恶感。
现有污水处理装置不同协同配合，运行效率低、成本高。
发明内容
针对现有技术的不足，本发明提供了一种激光式污水处理装置，解决了化学消毒不彻底，危害大的问题。
为实现以上目的，本发明通过以下技术方案予以实现：
激光式污水处理装置，其特征在于：包括分布于若干污水处理节点位置的若干激光处理装置、若干通讯终端以及监控中心，激光处理装置具有用于采集节点水体参数及自身运行参数的采集模块、用于向通讯终端或监控中心发送水体参数及自身运行参数的信号发送模块以及用于接收通讯终端或监控中心指令的指令输入模块;激光处理装置包括进水箱，所述进水箱的底部设置有连通管道，所述连通管道的底部设置有活性炭吸附槽，所述活性炭吸附槽的一侧设置有磁力盘，所述磁力盘的一侧设置有刮泥板，所述刮泥板的一侧设置有储泥槽，所述储泥槽的一侧设置有提取泵，所述提取泵的一侧设置有超声波粉碎槽，所述超声波粉碎槽的一侧设置有激光灭菌消毒槽，所述激光灭菌消毒槽的内部设置有激光发射器，所述激光发射器的一侧设置有紫外线发射器，所述激光灭菌消毒槽的一侧设置有清水收集筒。
进一步地，所述活性炭吸附槽的内部设置有活性炭吸附室，所述清水收集筒的内部设置有渗透膜。
进一步地，所述磁力盘上设置有永久磁铁，所述永久磁铁的一侧设置有皮带轮，所述皮带轮的一端设置有减速机。
进一步地，所述进水箱的顶部设置有进水活塞，所述进水箱的外侧设置有电源插孔，所述进水箱的内部设置有搅拌叶片。
进一步地，所述电源插孔的顶部设置有控制面板，所述控制面板上设置有功能键。
本发明的激光式污水处理装置具备以下有益效果：通过激光发射器和紫外线发射器，实现对病菌和病毒的灭杀，使得污水处理更加高效，消毒更彻底，不会产生消毒水的异味，同时，激光处理的水更加健康安全，不会对人们的身体产生伤害。
