申请日2017.05.12
公开(公告)日2017.12.08
IPC分类号C02F1/00
摘要
本实用新型涉及水处理装置的结构设计技术领域，更具体地说，涉及一种含有填料层的水处理装置，该装置包括：具有倾斜底面的箱本体、设置在箱本体倾斜底面左侧的进水口、固定设置在箱本体内壁的环式上凸卡和环式下凸卡、卡接在上凸卡和下凸卡之间的填料框，填料框侧部设置有框进口及与框进口匹配的第一T形卡块，箱本体在第一T形卡块外侧设置有人孔及与人孔匹配的第二T形卡块;所述第一T形卡块和第二T形卡块之间设置有密封层。本实用新型的含有填料层的水处理装置的结构设计较为合理，可通过人孔、第一T形卡块、密封层、第二T形卡块的开启定时对填料结构或填料进行清洗或更换，方便实用，适宜进一步推广应用。

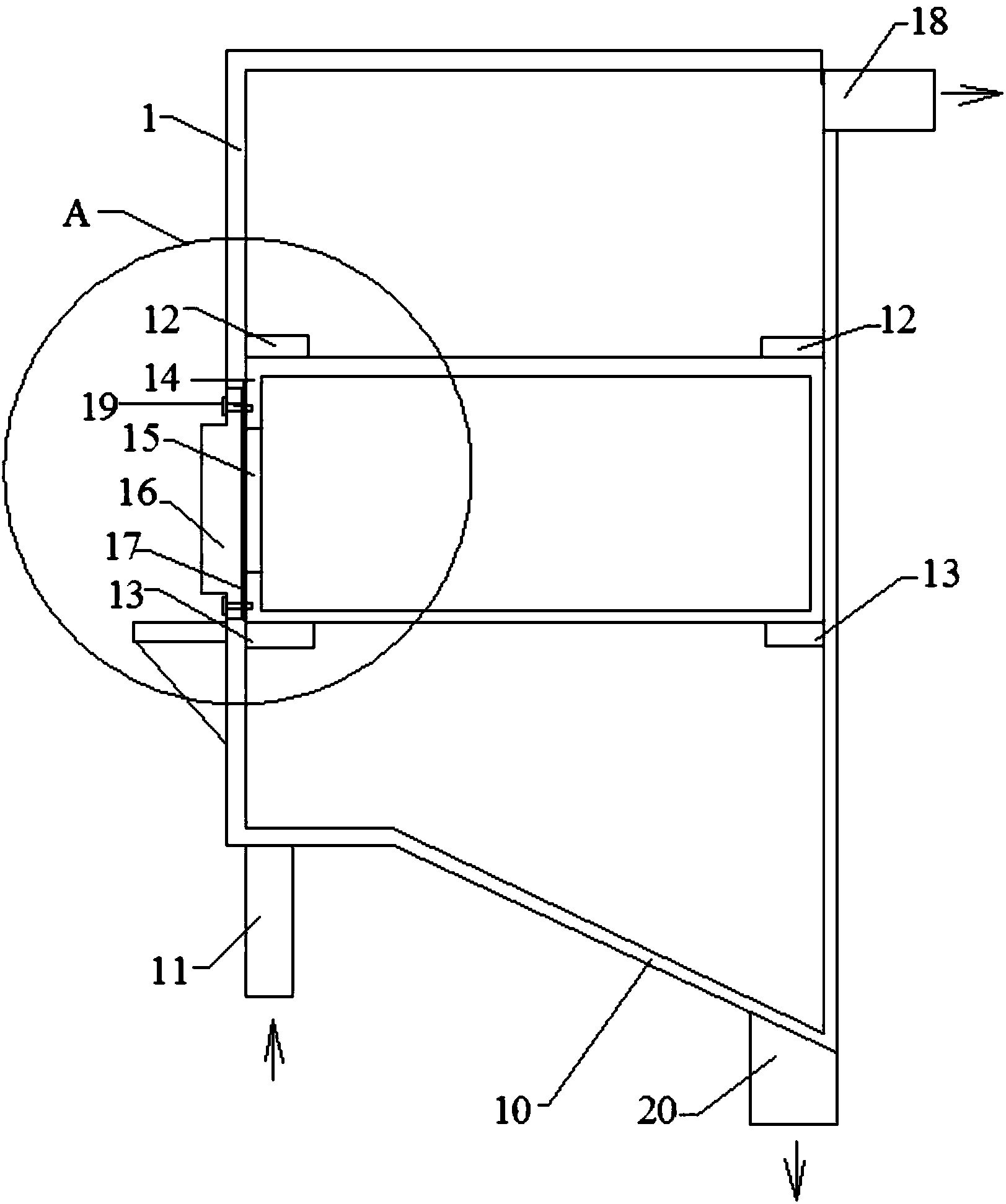

摘要附图
权利要求书
1.一种含有填料层的水处理装置，其特征是：该装置包括：具有倾斜底面的箱本体、设置在箱本体倾斜底面左侧的进水口、固定设置在箱本体内壁的环式上凸卡和环式下凸卡、卡接在上凸卡和下凸卡之间的填料框，填料框侧部设置有框进口及与框进口匹配的第一T形卡块，箱本体在第一T形卡块外侧设置有人孔及与人孔匹配的第二T形卡块;所述第一T形卡块和第二T形卡块之间设置有密封层。
2.根据权利要求1所述的一种含有填料层的水处理装置，其特征是：所述箱本体右上侧设置有出水口。
3.根据权利要求1所述的一种含有填料层的水处理装置，其特征是：所述第一T形卡块由框进口外侧向内卡入，第一T形卡块和框进口相接处设置有橡胶层;第二T形卡块、密封层、第一T形卡块、填料框壁通过紧固螺栓紧固。
说明书
一种含有填料层的水处理装置
技术领域
本实用新型涉及水处理装置的结构设计技术领域，更具体地说，涉及一种含有填料层的水处理装置。
背景技术
现有技术中的水处理装置包含的物理过滤结构，一般是采用填料层，填料层和水处理装置的组合形式是影响物理过滤效果的重要因素，如果填料层和水处理装置的内壁之间含有空隙，则处理前的废水会直接从空隙处进入下一步处理。现有技术中对于水处理装置内壁和填料层之间的结合通常采用焊接固定，这种结构形式使得填料结构在长时间使用后无法清洗或更换，同样影响过滤效果和客户使用成本。针对上述问题，开发一种结构设计合理，方便实用的含有填料层的水处理装置是本领域技术人员要解决的技术问题。
实用新型内容
本实用新型要解决的技术问题是：为克服上述背景技术中提到的技术问题，现提供一种结构设计合理，方便实用的含有填料层的水处理装置。
本实用新型解决其技术问题所采用的技术方案是：一种含有填料层的水处理装置，该装置包括：具有倾斜底面的箱本体、设置在箱本体倾斜底面左侧的进水口、固定设置在箱本体内壁的环式上凸卡和环式下凸卡、卡接在上凸卡和下凸卡之间的填料框，填料框侧部设置有框进口及与框进口匹配的第一T形卡块，箱本体在第一T形卡块外侧设置有人孔及与人孔匹配的第二T形卡块;所述第一T形卡块和第二T形卡块之间设置有密封层。
进一步，上述技术方案中所述箱本体右上侧设置有出水口;所述第一T形卡块由框进口外侧向内卡入，第一T形卡块和框进口相接处设置有橡胶层;第二T形卡块、密封层、第一T形卡块、填料框壁通过紧固螺栓紧固。
有益效果：与现有技术相比，本实用新型的含有填料层的水处理装置的结构设计较为合理，可通过人孔、第一T形卡块、密封层、第二T形卡块的开启定时对填料结构或填料进行清洗或更换，方便实用，适宜进一步推广应用。
