申请号CN201710246961.4
申请日2017.04.16
公开(公告)号CN106948426A
公开(公告)日2017.07.14
IPC分类号E03C1/12; E03C1/28
摘要
本发明公开室外多用途结构板预埋插板式防臭积水处理系统，能双重防臭，且形成的水封深度≥50mm;采用的技术方案为：室外多用途结构板预埋插板式防臭积水处理系统，包括穿墙偏心预埋组件和积水处理组件，积水处理组件预埋在结构板中，穿墙偏心预埋组件预埋在墙体中，穿墙偏心预埋组件和积水处理组件之间通过积水排水管连通，积水排水管倾斜设置，其坡度≥6‰，便于积水从积水处理组件中流向穿墙偏心预埋组件中，结构板的上表面上设置有找平层，找平层为倾斜面，其坡度≥6‰，找平层的上表面设置有防水层，便于防水层上的积水排入积水处理组件中，积水处理组件的上端面与找平层的最低处齐平。
权利要求书

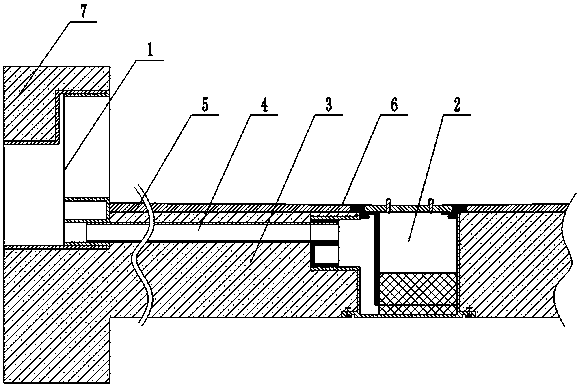

1.室外多用途结构板预埋插板式防臭积水处理 系统，其特征在于，包括穿墙偏心预埋组件(1)和积水处理组件(2)，所述积水处理组件(2)预埋在结构板(3)中，所述穿墙偏心预埋组件(1)预埋在墙体(7)中，所述穿墙偏心预埋组件(1)和积水处理组件(2)之间通过积水排水管(4)连通，所述积水排水管(4)倾斜设置，其坡度≥6‰，便于积水从积水处理组件(2)中流向穿墙偏心预埋组件(1)中，所述结构板(3)的上表面上设置有找平层(5)，所述找平层(5)为倾斜面，其坡度≥6‰，所述找平层(5)的上表面设置有防水层(6)，便于防水层(6)上的积水排入积水处理组件(2)中，所述积水处理组件(2)的上端面与找平层(5)的最低处齐平;
所述积水处理组件(2)的结构为：包括壳体(21)、水封插板(22)、盖板(23)、排水盘(24)和密封材料(25)，所述壳体(21)为上面以及一侧面为开口的壳状结构，且所述壳体(21)的开口侧面上设置有排水管承口(26)，所述排水管承口(26)对应连接在壳体(21)的侧面开口上，所述排水管承口(26)和壳体(21)一体成型，所述壳体(21)的上开口上设置有环状的盖板(23)，所述盖板(23)的环内设置有至少一个承口，所述排水盘(24)匹配安装在盖板(23)最上端的承口上，所述排水盘(24)上设置有若干个排水孔，所述水封插板(22)竖直设置在壳体(21)的内腔，且所述水封插板(22)的两端对应插入设置在壳体(21)内侧的竖槽内，所述水封插板(22)的上端为圆环状对应卡在盖板(23)最下端的承口上，所述水封插板(22)的下端与壳体(21)底部之间设置有间隙，所述壳体(21)、水封插板(22)和排水管承口(26)配合形成水封，所述水封插板(22)内填充有密封材料(25)，且所述密封材料(25)在吸水状态时能膨胀，所述密封材料(25)在未膨胀时，其上端面介于水封插板(22)下端和排水管承口(26)最底端之间。
2.根据权利要求1所述的室外多用途结构板预埋插板式防臭积水处理系统，其特征在于，所述穿墙偏心预埋组件(1)的结构为：所述包括室内偏心件(11)和室外管道井偏心件(12)，所述室外管道井偏心件(12)为两端不同管径的二通管，且较大管径的一端为室内承口(13)，另一端为管道井排水承口(14)，所述室外管道井偏心件(12)预埋在墙体(7)内，所述管道井排水承口(14)通过连接管与室外管道井立管连通，所述室内偏心件(11)匹配插装在室内承口(13)内，所述室内偏心件(11)为双偏心孔结构，其中，位于室内偏心件(11)上部的大孔为室内排水承口(15)，位于室内偏心件(11)下部的小孔为积水排水承口(16)，所述室内排水承口(15)和积水排水承口(16)之间用偏心隔板(17)隔开，所述室内排水承口(15)用于与室内排水管道连通，所述积水排水承口(16)用于与室内积水管道连通。
3.根据权利要求2所述的室外多用途结构板预埋插板式防臭积水处理系统，其特征在于，所述偏心隔板(17)为空心槽状结构，且朝向室外管道井偏心件(12)内部的一端为开口状。
4.根据权利要求3所述的室外多用途结构板预埋插板式防臭积水处理系统，其特征在于，所述管道井排水承口(14)的外侧面端部设置有加强环(18)。
5.根据权利要求4所述的室外多用途结构板预埋插板式防臭积水处理系统，其特征在于，所述管道井排水承口(14)和室内排水承口(15)上均匹配设置有盖板(19)，所述盖板(19)用于水泥浇注时密封管道井排水承口(14)和室内排水承口(15)。
6.根据权利要求5所述的室外多用途结构板预埋插板式防臭积水处理系统，其特征在于：所述排水管承口(26)在位于壳体(21)外面的端部内插装有偏心件(27)。
7.根据权利要求6所述的室外多用途结构板预埋插板式防臭积水处理系统，其特征在于：所述壳体(21)、水封插板(22)和排水管承口(26)配合形成的水封深度≥50mm。
8.根据权利要求7所述的室外多用途结构板预埋插板式防臭积水处理系统，其特征在于：所述壳体(21)、盖板(23)、排水盘(24)、排水管承口(26)和偏心件(27)的外形截面为圆形、或为方形、或为长方形、或为多边形。
9.根据权利要求8所述的室外多用途结构板预埋插板式防臭积水处理系统，其特征在于：所述壳体(21)底端外侧设置有地脚(28)，所述地脚(28)和壳体(21)一体成型，所述地脚(28)将壳体(21)固定在模板上。
10.根据权利要求9所述的室外多用途结构板预埋插板式防臭积水处理系统，其特征在于：所述排水孔内插装有小堵头(29)或密封胶垫，用于做防水层验收的蓄水试验。
说明书
室外多用途结构板预埋插板式防臭积水处理系统
技术领域
本发明室外多用途结构板预埋插板式防臭积水处理系统，属于填层内积水处理技术领域。
背景技术
传统排水立管在室内安装，在排水时产生噪音，现在楼房层数越来越高，产生的噪音数越来越频繁，随着人民居住水平提高，对噪音很烦，为了解决把排水立管移到室外、管道井内安装，传统做法在墙体预留孔洞、人工钻孔，安装排水管道，必须用水泥砂浆封堵密封，费时、费工、费料，容易产生干裂缝破坏防水层，引起渗漏，当同层排水时渗漏现象更为严重。
发明内容
本发明针对现有排水立管是铸铁管、PE管或聚丙烯管时，以及PVC排水立管在室外管道井安装时遇到的问题，公开室外多用途结构板预埋插板式防臭积水处理系统，能双重防臭，且形成的水封深度≥50mm。
为了解决上述技术问题，本发明采用的技术方案为：室外多用途结构板预埋插板式防臭积水处理系统，包括穿墙偏心预埋组件和积水处理组件，所述积水处理组件预埋在结构板中，所述穿墙偏心预埋组件预埋在墙体中，所述穿墙偏心预埋组件和积水处理组件之间通过积水排水管连通，所述积水排水管倾斜设置，其坡度≥6‰，便于积水从积水处理组件中流向穿墙偏心预埋组件中，所述结构板的上表面上设置有找平层，所述找平层为倾斜面，其坡度≥6‰，所述找平层的上表面设置有防水层，便于防水层上的积水排入积水处理组件中，所述积水处理组件的上端面与找平层的最低处齐平;
所述积水处理组件的结构为：包括壳体、水封插板、盖板、排水盘和密封材料，所述壳体为上面以及一侧面为开口的壳状结构，且所述壳体的开口侧面上设置有排水管承口，所述排水管承口对应连接在壳体的侧面开口上，所述排水管承口和壳体一体成型，所述壳体的上开口上设置有环状的盖板，所述盖板的环内设置有至少一个承口，所述排水盘匹配安装在盖板最上端的承口上，所述排水盘上设置有若干个排水孔，所述水封插板竖直设置在壳体的内腔，且所述水封插板的两端对应插入设置在壳体内侧的竖槽内，所述水封插板的上端为圆环状对应卡在盖板最下端的承口上，所述水封插板的下端与壳体底部之间设置有间隙，所述壳体、水封插板和排水管承口配合形成水封，所述水封插板内填充有密封材料，且所述密封材料在吸水状态时能膨胀，所述密封材料在未膨胀时，其上端面介于水封插板下端和排水管承口最底端之间。
所述穿墙偏心预埋组件的结构为：所述包括室内偏心件和室外管道井偏心件，所述室外管道井偏心件为两端不同管径的二通管，且较大管径的一端为室内承口，另一端为管道井排水承口，所述室外管道井偏心件预埋在墙体内，所述管道井排水承口通过连接管与室外管道井立管连通，所述室内偏心件匹配插装在室内承口内，所述室内偏心件为双偏心孔结构，其中，位于室内偏心件上部的大孔为室内排水承口，位于室内偏心件下部的小孔为积水排水承口，所述室内排水承口和积水排水承口之间用偏心隔板隔开，所述室内排水承口用于与室内排水管道连通，所述积水排水承口用于与室内积水管道连通。
所述偏心隔板为空心槽状结构，且朝向室外管道井偏心件内部的一端为开口状。
所述管道井排水承口的外侧面端部设置有加强环。
所述管道井排水承口和室内排水承口上均匹配设置有盖板，所述盖板用于水泥浇注时密封管道井排水承口和室内排水承口。
所述排水管承口在位于壳体外面的端部内插装有偏心件。
所述壳体、水封插板和排水管承口配合形成的水封深度≥50mm。
所述壳体、盖板、排水盘、排水管承口和偏心件的外形截面为圆形、或为方形、或为长方形、或为多边形。
所述壳体底端外侧设置有地脚，所述地脚和壳体一体成型，所述地脚将壳体固定在模板上。
所述排水孔内插装有小堵头或密封胶垫，用于做防水层验收的蓄水试验。
本发明与现有技术相比具有的有益效果是：本发明由室内偏心件与室外管道井偏心件组合而成的，不做预留孔洞，不用人工钻孔，不用人工封堵密封，省工、省料，不会产生干裂缝，不会有漏水现象，并提高安装速度，其室内排水承口在上端，室外管道井排水承口在下端，这样室内排水承口与室外排水承口形成落差，那就形成重力排水，排水效果良好。而且本发明具有双重防臭功能，安装具有随意性，能阻止填层内细小颗粒物流失，防止填层内空洞，塌陷，更重要的是全部预埋件通过水泥砂浆挤压预埋件和水泥紧紧沾在一起，绝对不会产生裂缝，找平层做好坡度≥6‰，做好防水层，彻底杜绝漏水现象。污水、废水排水立管设置在室外管道井内，室内噪音大大的减少，降低约95%以上，有益于人身心健康。本系统更适合装配建筑使用。
