申请日2017.04.20
公开(公告)日2017.06.30
IPC分类号C02F9/14
摘要
本发明属于污水处理技术领域，具体涉及一种多级导流式SSMBBR污水处理系统及污水处理方法。本发明基于多级导流式SSMBBR污水处理工艺采用“格栅+调节池+多级导流式SSMBBR污水处理系统+滤布滤池+紫外消毒”为主体工艺，其中多级导流式SSMBBR污水处理系统分为厌氧段、反硝化段、好氧段、过滤段、沉淀段，通过合理增设的导流板，实现了功能分区，优化了液体流线，减少了水头损失，延长了停留时间，大大提高了反应器的处理效果，出水水质长期稳定。
权利要求书

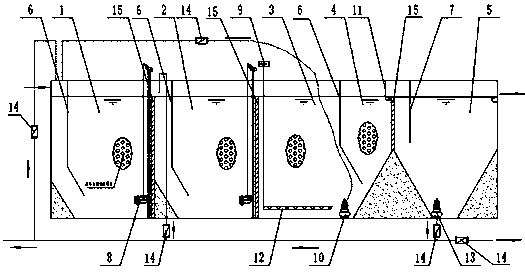

1.一种多级导流式SSMBBR污水处理系统，其特征在于：它包括厌氧段(1)、反硝化段(2)、好氧段(3)、过滤段(4)、沉淀段(5)、导流板A(6)、导流板B(7)、搅拌器(8)、风机(9)、混合液回流泵(10)、筛网(11)、微孔曝气器(12)、污泥泵(13)、控制阀(14)和隔板(15)，厌氧段(1)与反硝化段(2)、反硝化段(2)与好氧段(3)、过滤段(4)和沉淀段(5)之间均设置有隔板(15)、隔板(15)的下部固定在反应器的底部，隔板(15)两侧的反应段溢流连通，厌氧段(1)的入口端与厌氧段(1)的壁面平行设置有导流板A(6)，厌氧段(1)的入口端为倾斜面，厌氧段(1)的出口端底部安装有搅拌器(8)，反硝化段(2)的入口端设置有导流板A(6)，反硝化段(2)的底部安装有搅拌器(8)，好氧段(3)的入口端设置有风机(9)，微孔曝气器(12)水平设置在好氧段(3)的底部，微孔曝气器(12)与风机(9)相连，好氧段(3)的出口端与入口端对角设置，好氧段(3)的底部设置有混合液回流泵(10)，好氧段(3)与过滤段(4)之间安装有导流板A(6)，过滤段(4)与沉淀段(5)之间设置有隔板(15)，过滤段(4)的出口处设置有筛网(11)，沉淀段(5)的入口端设置有平行于隔板(15)的导流板B(7)，沉淀段(5)的底部安装有污泥泵(13)。
2.根据权利要求1所述的一种多级导流式SSMBBR污水处理系统，其特征在于：所述的厌氧段(1)、反硝化段(2)、好氧段(3)和过滤段(4)内部添加有生物悬浮填料。
3.根据权利要求1所述的一种多级导流式SSMBBR污水处理系统，其特征在于：所述的生物悬浮填料的内部填充比≤0.7。
4.根据权利要求1所述的一种多级导流式SSMBBR污水处理系统，其特征在于：所述的混合液回流泵(10)的出口端连接到反硝化段(2)的入口端。
5.根据权利要求1所述的一种多级导流式SSMBBR污水处理系统，其特征在于：所述的污泥泵(13)的出口端连接有厌氧段(1)、反硝化段(2)，还连接有污泥处理装置。
6.根据权利要求1所述的一种多级导流式SSMBBR污水处理系统，其特征在于：所述的混合液回流泵(10)和污泥泵(13)出口管支路上均安装有控制阀(14)。
7.一种污水处理方法，其特征在于，包含以下步骤：
一、格栅处理：将污水经过格栅，截留大颗粒杂物;
二、调节池处理：将步骤一处理后的出水在调节池中停留8～12h，进行水质、水量调节;
三、多级导流式SSMBBR污水处理系统处理：将调节池调节后的出水经过一种多级导流式SSMBBR污水处理系统进行物理、化学、生物处理;所述多级导流式SSMBBR污水处理系统为权利要求1～6任一项所述的多级导流式SSMBBR污水处理系统;
四、滤布滤池处理：将步骤三处理后的出水经过定盘过滤处理，去除水中的悬浮物;所述定盘内含纤维滤布;
五、紫外消毒器处理：将步骤四处理后的出水进行紫外消毒器消毒后进行排放。
8.根据权利要求7所述一种污水处理方法，其特征在于，所述步骤三具体包含以下步骤：
a、厌氧段处理：首先通过厌氧菌的作用对步骤二进来的废水中的高分子有机物进行断链，降解为小分子物质，同时，在厌氧状态下，兼性菌将溶解性有机物转化成挥发性脂肪酸，聚磷菌把细胞内聚磷水解为正酸盐，并从中获得能量;
b、反硝化段处理：将a步骤处理后的污水通过反硝化段，反硝化段的反硝化细菌在缺氧条件下，还原硝酸盐，释放出分子态氮或一氧化二氮，进行反硝化处理;
c、好氧段处理：反硝化段处理后的出水进入好氧段，好氧段利用风机通过管道和微孔布气系统送入的空气动力形成流化状态，同时，生物悬浮填料表面的生物膜与溶解氧和有机物接触，进行好氧生命呼吸，代谢有机物，细胞得以生长;好氧段出水混合液100%～200%回流至反硝化段;
d、过滤段处理：新型生物悬浮填料在过滤段形成过滤层，将c步骤得到的污水进行泥水分离;
e、沉淀段处理：过滤段出水经过沉淀段沉淀，进一步去除悬浮物，进行泥水分离，分离后的污泥50%～90%回流至厌氧段，进行厌氧除磷，剩余污泥进入污泥处理装置，进行清理，即得。
说明书
一种多级导流式SSMBBR污水处理系统及处理方法
技术领域
本发明属于污水处理技术领域，具体涉及一种多级导流式SSMBBR污水处理系统及污水处理方法。
背景技术
新型一种多级导流式SSMBBR污水处理系统分为五个反应区，分别为厌氧段、反硝化段、好氧段、过滤段、沉淀段，其原理是通过向反应器中投加一定数量的悬浮载体，提高反应器中的生物量及生物种类，从而提高反应器的处理效率。由于填料密度接近于水，所以在曝气的时候，与水呈完全混合状态，另外，每个载体内外均具有不同的生物种类，内部生长一些厌氧菌或兼氧菌，微生物生长的环境为气、液、固三相。载体在水中的碰撞和剪切作用，使空气气泡更加细小，增加了氧气的利用率。另外，每个载体内外均具有不同的生物种类，内部生长一些厌氧菌或兼氧菌，外部为好氧菌，这样每个载体都为一个微型反应器，使硝化反应和反硝化反应同时存在，从而提高了处理效果。漂浮的载体在反应器内随着混合液的回旋翻转作用而自由移动，从而达到污水处理的目的。
但是现有SSMBBR反应器中的填料依靠曝气和水流的提升作用处于流化状态，在实际工程中，容易出现局部填料堆积的现象，导致污水处理周期较长，处理效率较低，水头损失较大，出水水质不稳定等。因此，发明一种能够提高出水水质，较小水头损失的多级导流式SSMBBR污水处理系统及污水处理方法是十分必要的。
发明内容
本发明所要解决的技术问题是提供一种污水处理效率高，水头损失小，出水水质好的多级导流式SSMBBR污水处理系统。
一种多级导流式SSMBBR污水处理系统，它包括厌氧段、反硝化段、好氧段、过滤段、沉淀段、导流板A、导流板B、搅拌器、风机、混合液回流泵、筛网、微孔曝气器、污泥泵、控制阀和隔板，厌氧段与反硝化段、反硝化段与好氧段、过滤段和沉淀段之间均设置有隔板、隔板的下部固定在反应器的底部，隔板两侧的反应段溢流连通，厌氧段的入口端与厌氧段的壁面平行设置有导流板A，厌氧段的入口端为倾斜面，厌氧段的出口端底部安装有搅拌器，反硝化段的入口端设置有导流板A，反硝化段的底部安装有搅拌器，好氧段的入口端设置有风机，微孔曝气器水平设置在好氧段的底部，微孔曝气器与风机相连，好氧段的出口端与入口端对角设置，好氧段的底部设置有混合液回流泵，好氧段与过滤段之间安装有导流板A，过滤段与沉淀段之间设置有隔板，过滤段的出口处设置有筛网，沉淀段的入口端设置有平行于隔板的导流板B，沉淀段的底部安装有污泥泵。
进一步的，上述一种多级导流式SSMBBR污水处理系统，其中所述的厌氧段、反硝化段、好氧段和过滤段内部添加有生物悬浮填料。其中所述的生物悬浮填料为改性高分子材料，具有较大的比表面积，易挂膜，不易脱落，亲水性好，生物活性高，处理效果好等优点;生物悬浮填料载体的比重接近于水，挂膜前为0.95～1.00/cm3挂膜后约等于1.1g/cm3，为直径10mm、高10mm的小圆柱体，圆柱体中有十字支撑，填料中空部分占整个体积的0.95，即在一个充满水和填料的容器中，每一个填料中水占的体积为95%;理论上填料总的比表面积是按照每一单位体积生物载体比表面积的数量来定义的，一般为800m2/m3;当生物膜在载体内部生长时，实际有效利用的比表面积约为500m2/m3。
此类型的生物填料有利于微生物在填料内侧附着生长，形成较稳定的生物膜，并且容易形成流化状态。当预处理要求较低或污水中含有大量纤维物质时，例如在市政污水处理中不采用初沉池或者在处理含有大量纤维的造纸废水时，采用比表面积较小、尺寸较大的生物填料，当已有较好的预处理或用于硝化时，采用比表面积大的生物填料。
进一步的，上述一种多级导流式SSMBBR污水处理系统，考虑到填料旋转以及总容器容积，填料的填充比被定义为载体所占空间的比例，为了达到最好的混合效果，填料的填充比≤0.7。
进一步的，上述一种多级导流式SSMBBR污水处理系统，其中所述的混合液回流泵的出口端连接到反硝化段的入口端。
进一步的，上述一种多级导流式SSMBBR污水处理系统，其中所述污泥泵的出口端分别连接到厌氧段、反硝化段，还连接有污泥处理装置。
进一步的，上述一种多级导流式SSMBBR污水处理系统，其中所述的混合液回流泵和污泥泵出口管支路上均安装有控制阀。
本发明还提供一种流程短，处理效率高，基于多级导流式SSMBBR污水处理系统的污水处理方法。
本发明一种基于多级导流式SSMBBR污水处理系统的污水处理方法，其包含以下步骤：
一、格栅处理：生活污水中含有大量较大颗粒的悬浮物和漂浮物，格栅就是截留并去除上述物质，对水泵及后续处理单元起保护作用;
二、调节池处理：由于污水来水不均匀，造成污水水质、水量波动很大，因此只有通过调节池才能使进入生化处理的水质、水量稳定、均衡，为后续处理单元的运行处理提供保障，因此，为了保障污水站持续稳定运行，将步骤一处理后的出水在调节池中停留8～12h，进行水质、水量调节;
三、多级导流式SSMBBR污水处理系统处理：将调节池调节后的出水经过一种多级导流式SSMBBR污水处理系统进行物理、化学、生物处理;所述多级导流式SSMBBR污水处理系统为上述所述的多级导流式SSMBBR污水处理系统;
四、滤布滤池处理：将步骤三处理后的出水经过定盘过滤处理，去除水中的悬浮物;所述定盘内含纤维滤布;滤布滤池内的污泥经反洗泵的抽吸作用进入污泥处理装置;
五、紫外消毒器处理：将步骤四处理后的出水进行紫外消毒器消毒后进行排放等处理。
进一步的，上述一种污水处理方法，其中所述多级导流式SSMBBR污水处理系统处理具体包含以下步骤：
a、厌氧段处理：首先通过厌氧菌的作用对步骤二进来的废水中的高分子有机物进行断链，降解为小分子物质，利于后续反应，同时，在厌氧状态下，兼性菌将溶解性有机物转化成挥发性脂肪酸，聚磷菌把细胞内聚磷水解为正酸盐，并从中获得能量，吸收污水中的易降解的COD，同化成细胞内碳能源存贮物聚β-羟基丁酸或β-羟基戊酸等;
厌氧段通过合理设置导流板，减小污水水平流速，保证污水在反应器中上下运动，增大停留时间，达到以时间换空间的目的，大大节约了投资;
b、反硝化段处理：将a步骤处理后的污水通过反硝化段，反硝化段内设置新型生物悬浮填料并提供缺氧环境，好氧段混合液回流至反硝化段，反硝化段的反硝化细菌在缺氧条件下，还原硝酸盐，释放出分子态氮或一氧化二氮，进行反硝化处理;好氧段出水混合液回流至反硝化段，从而使系统具备反硝化能力，达到增强脱除总氮的目的，多级导流式SSMBBR污水处理系统中反硝化段通过合理设置导流板，减小了污水水平流速，保证污水在反应器中上下运动，增大停留时间，达到以时间换空间的目的，大大节约了投资;
c、好氧段处理：反硝化段处理后的出水进入好氧段，好氧段利用风机通过管道和微孔布气系统送入的空气动力形成流化状态，同时，生物悬浮填料表面的生物膜与溶解氧和有机物接触，进行好氧生命呼吸，代谢有机物，细胞得以生长，此时反应器处于完全混合状态，物理、化学、生化各类指标达到一个动态平衡;好氧段出水混合液100%～200%回流至反硝化段;
好氧段采用新型生物悬浮填料和活性污泥相结合，产泥量少，污泥与污水接触面积大、时间长，大大减少了好氧段池容，池容约为普通生物膜法的三分之一池容，从而减少了建设投资;同时通过在同一反应段合理设置导流板，实现功能分区，达到最佳处理效果;
d、过滤段处理：由于无布气系统，新型生物悬浮填料在过滤段堆积，形成过滤层，初步将c步骤得到的污水进行泥水分离，当过滤层厚度达到一定程度，自动下滑至好氧段，实现新型生物悬浮填料循环利用;
e、沉淀段处理：过滤段出水经过沉淀段沉淀，进一步去除悬浮物，进行泥水分离，多级导流式SSMBBR污水处理系统的沉淀段前段设置反应区，对于含磷量较高的污水可投加除磷剂，分离后的污泥50%～90%回流至厌氧段，进行厌氧除磷，剩余污泥进入污泥处理装置，进行清理，即得。
本发明新型一种多级导流式SSMBBR污水处理系统分为五个反应区，分别为厌氧段、反硝化段、好氧段、过滤段、沉淀段。新型一种多级导流式SSMBBR污水处理系统通过合理增设的导流板，实现了功能分区，优化了液体流线，减少了水头损失，延长了停留时间，与传统MBBR工艺相比，大大提高了反应器的处理效果。新型多级导流式SSMBBR污水处理系统用于处理农村生活污水，出水水质长期稳定优于《城镇污水处理厂污染物排放标准》GB18918-2002中一级A标准。
新型多级导流式SSMBBR污水处理系统以比重接近水的新型生物悬浮填料直接投加到好氧段中作为微生物的活性载体，依靠好氧段内的曝气和水流的提升作用而处于流化状态，由于填料密度接近于水，所以在曝气的时候，与水呈完全混合状态，微生物生长的环境为气、液、固三相。载体在水中的碰撞和剪切作用，使空气气泡更加细小，增加了氧气的利用率。另外，每个载体内外均具有不同的生物种类，内部生长一些厌氧菌或兼氧菌，外部为好氧菌，这样每个载体都为一个微型反应器，使硝化反应和反硝化反应同时存在，从而提高了处理效果。漂浮的载体在反应器内随着混合液的回旋翻转作用而自由移动，从而达到污水处理的目的。
本发明具体具有如下有益效果：
1、本发明多级导流式SSMBBR污水处理系统通过合理增设导流板，实现了功能分区，优化了液体流线，减少了水头损失，延长了停留时间，与传统MBBR工艺相比，大大提高了反应器的处理效果，出水水质稳定;
2、本发明多级导流式SSMBBR污水处理系统占地面积小，在相同的负荷条件下只需要普通氧化池30%的容积;
3、本发明多级导流式SSMBBR污水处理系统中微生物附着在载体上随水流流动而不流出池外，所以不需活性污泥回流或循环反冲洗;
4、本发明多级导流式SSMBBR污水处理系统中载体上生物膜不断生长-脱落，避免堵塞;有机负荷高、耐冲击负荷能力强，所以出水水质稳定;
5、本发明污水处理方法无污泥膨胀;水头损失小、动力消耗低，运行简单，操作管理容易;
6、结构形式多样，可为钢筋混凝土结构，又可为碳钢、不锈钢、玻璃钢等结构;
7、本发明污水处理方法可批量生产，对于农村乡镇污水处理厂小水量、不均质污水尤其适用，建设周期短、投产快、外形美观、与周边环境相适应。
8、本发明污水处理方法适用于改造、提升工程等。
