申请日2017.04.27
公开(公告)日2017.08.08
IPC分类号A01K63/04
摘要
本发明有控制缸底排污水管自动阀门的循环过滤水观赏鱼缸属于在鱼缸体底部组装电磁阀、杠杆阀的自动排放沉淀污物的循环过滤水式观赏鱼缸。包括上面养鱼缸和下面蓄水缸，在上面养鱼缸内的漏水管的上面设有组装电磁阀堵水装置;该装置是每个漏水管中都竖向的穿过有一根竖向杆，在电磁铁与漏水管之间的竖向杆中段部位穿过磁可吸引金属块和堵水塞，导电线圈由绝缘防水树脂包裹成防水电磁铁;电磁铁通过电磁铁支架与上缸底板固定连接;漏水管下面设置有水过滤盒。优点：通电时电磁铁保证漏水管畅通流水，上面养鱼缸不溢出水，而且保证上面养鱼缸的水位在断电时的水位，还能确保下面蓄水缸不溢出水。

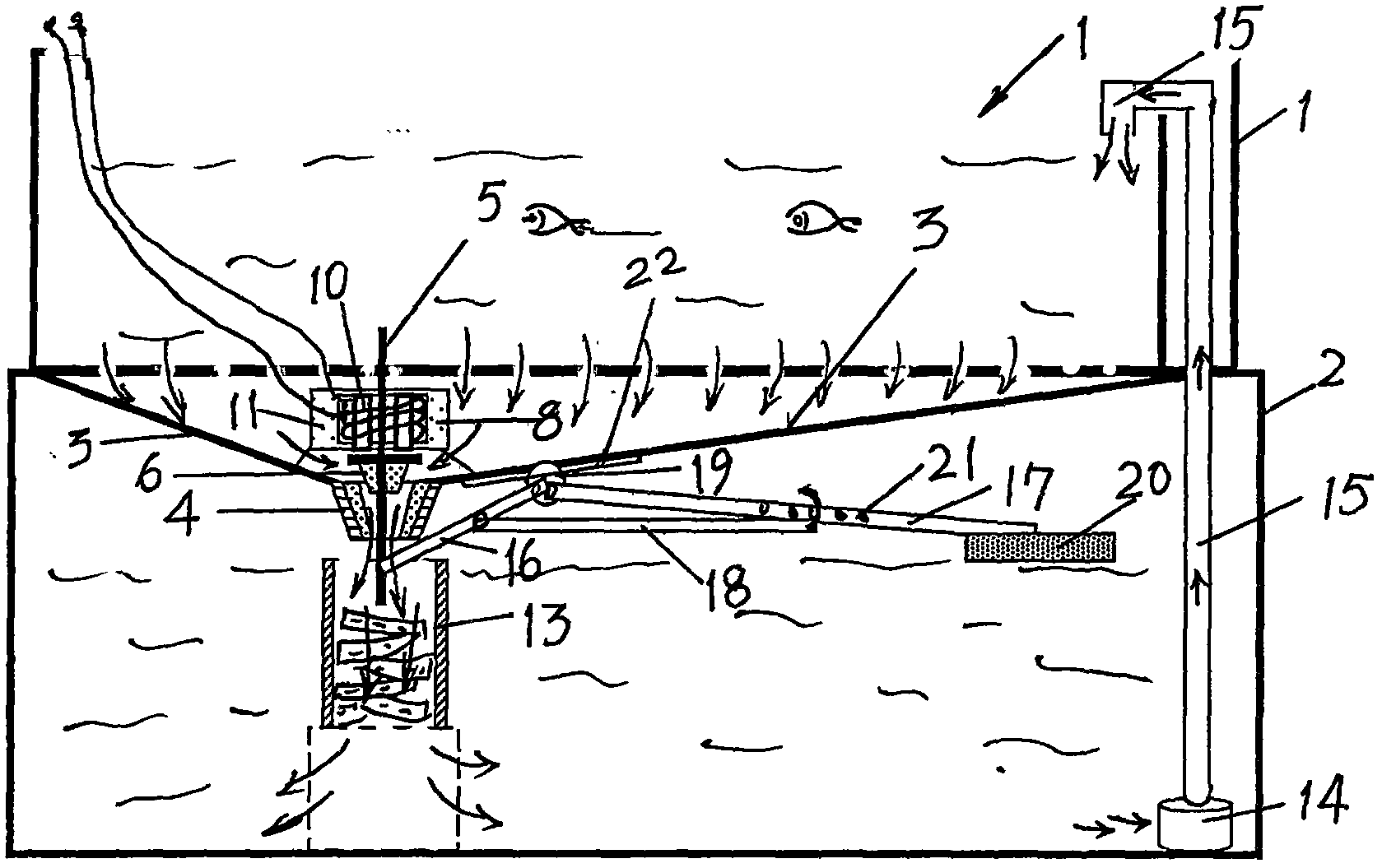

摘要附图
权利要求书
1.有控制缸底排污水管自动阀门的循环过滤水观赏鱼缸，包括上面养鱼缸(1)和下面蓄水缸(2)，上面养鱼缸(1)位于下面蓄水缸(2)的上面，上面养鱼缸(1)的上缸底板(3)设有一个或多个漏水管(4)，漏水管(4)的上方位置设有堵水塞(6)，其特征在于：
在上面养鱼缸(1)内的漏水管(4)的上面设有组装电磁阀堵水装置;
组装电磁阀堵水装置：每个漏水管(4)中都竖向的穿过有一根竖向杆(5)，竖向杆(5)中段部位穿过电磁铁(8)的中间孔;在电磁铁(8)与漏水管(4)之间的竖向杆(5)中段部位穿过堵水塞(6)，并且竖向杆(5)与堵水塞(6)螺纹连接;在电磁铁(8)与堵水塞(6)之间的竖向杆(5)中段部位设有磁可吸引金属块(9)，并且竖向杆(5)与磁可吸引金属块(9)螺纹连接;竖向杆(5)下段穿过漏水管(4)伸出到下面蓄水缸(2)之中;
电磁铁(8)的中心是铁芯(10)，铁芯(10)有中间孔，竖向杆(5)中段部位穿过电磁铁(8)铁芯(10)的中间孔;铁芯(10)外绕有导电线圈，导电线圈由绝缘防水树脂(11)包裹成防水电磁铁(8);电磁铁(8)通过电磁铁支架(12)与上缸底板(3)固定连接;
在下面蓄水缸(2)内的漏水管(4)下面设置有水过滤盒(13)，水过滤盒(13)的上方开口与漏水管(4)下方开口位置对应;
在下面蓄水缸(2)内设有潜水泵(14)，潜水泵(14)的出水管(15)开口在上面养鱼缸(1)内。
2.根据权利要求1所述的有控制缸底排污水管自动阀门的循环过滤水观赏鱼缸，其特征在于：磁可吸引金属块(9)与电磁铁(8)的接触面为多个波纹形曲面，即该磁可吸引金属块(9)上方的表面有许多凹槽;或电磁铁(8)与磁可吸引金属块(9)的接触面为多个波纹形曲面，即该电磁铁(8)下方的表面有许多凹槽。
3.根据权利要求1或2所述的有控制缸底排污水管自动阀门的循环过滤水观赏鱼缸，其特征在于：在下面蓄水缸(2)内设有三角形杠杆式堵水装置;
三角形杠杆式堵水装置：在上面养鱼缸(1)的上缸底板(3)的下面，即下面蓄水缸(2)内设有三角形杠杆式堵水装置;三角形杠杆式堵水装置包括短杆(16)、长杆(17)和调节杆(18)这三根杆以都相互能转动方式连接成的三角形框架，上缸底板(3)向下的那一面设有一个凹槽形长条(22)，该凹槽形长条(22)中滑动卡接有一个支点部件(19)，短杆(16)和长杆(17)分别都有一端与支点部件(19)转动连接;短杆(16)的另一端与竖向杆(5)伸出漏水管(4)的下段转动连接;长杆(17)的另一端与下缸内的浮块(20)固定连接;调节杆(18)两端分别与短杆(16)和长杆(17)转动连接，调节杆(18)至少有一端与短杆(16)或长杆(17)以穿孔方式转动连接，以穿孔方式转动连接的短杆(16)或长杆(17)上设有多个用于穿孔方式转动连接的连接孔(21)。
4.有控制缸底排污水管自动阀门的循环过滤水观赏鱼缸，包括上面养鱼缸(1)和下面蓄水缸(2)，上面养鱼缸(1)位于下面蓄水缸(2)的上面，上面养鱼缸(1)的上缸底板(3)设有一个或多个漏水管(4)，漏水管(4)的上方位置设有堵水塞(6)，其特征在于：
在上面养鱼缸(1)内的漏水管(4)的上面设有竖杆式堵水装置，在下面蓄水缸(2)内设有三角形杠杆式堵水装置;
竖杆式堵水装置：每个漏水管(4)中都竖向的穿过有一根竖向杆(5)，竖向杆(5)中段部位穿过堵水塞(6)，并且竖向杆(5)与堵水塞(6)螺纹连接;竖向杆(5)下段穿过漏水管(4)伸出到下面蓄水缸(2)之中;
三角形杠杆式堵水装置：在上面养鱼缸(1)的上缸底板(3)的下面，即下面蓄水缸(2)内设有三角形杠杆式堵水装置;三角形杠杆式堵水装置包括短杆(16)、长杆(17)和调节杆(18)这三根杆以都相互能转动方式连接成的三角形框架，上缸底板(3)向下的那一面设有一个凹槽形长条(22)，该凹槽形长条(22)中滑动卡接有一个支点部件(19)，短杆(16)和长杆(17)分别都有一端与支点部件(19)转动连接;短杆(16)的另一端与竖向杆(5)伸出漏水管(4)的下段转动连接;长杆(17)的另一端与下缸内的浮块(20)固定连接;调节杆(18)两端分别与短杆(16)和长杆(17)转动连接，调节杆(18)至少有一端与短杆(16)或长杆(17)以穿孔方式转动连接，以穿孔方式转动连接的短杆(16)或长杆(17)上设有多个用于穿孔方式转动连接的连接孔(21);
在下面蓄水缸(2)内的漏水管(4)下面设置有水过滤盒(13)，水过滤盒(13)的上方开口与漏水管(4)下方开口位置对应;
在下面蓄水缸(2)内设有潜水泵(14)，潜水泵(14)的出水管(15)开口在上面养鱼缸(1)内。
说明书
有控制缸底排污水管自动阀门的循环过滤水观赏鱼缸
技术领域
本发明属于饲养观赏鱼的自动排污鱼缸，特别是在鱼缸体底部组装电磁阀、杠杆阀的自动排放沉淀污物的循环过滤水式观赏鱼缸。
背景技术
现在要对观赏鱼缸体底部排放污物，要人工用吸管在鱼缸体底部吸出沉淀污物，特别是要人工在鱼缸体底部仔细寻找污物才能吸出沉淀污物。这样吸出污物耗时、耗力、还不能完全吸出沉淀污物。
李兴民的中国专利201410301077.2《自动排放缸体底部沉淀污物的循环水式观赏鱼缸》，用装有观赏鱼的上面养鱼缸中的浮块，作为上面养鱼缸超水位后能自动打开缸底漏水管的方法，防止装有观赏鱼的上面养鱼缸中水位超出上面养鱼缸，水从上面养鱼缸中溢出的问题。
但上述专利不能解决;下面蓄水缸的水位超高后，水从下面蓄水缸中溢出的问题;以及事故性停电时，不能立刻堵塞上面养鱼缸和下面蓄水缸的流水通道，使其不能不能保证上面养鱼缸在有电时的正常水位。
发明内容
本发明的目的是提供一种分上面养鱼缸和下面蓄水缸进行水循环过滤的观赏鱼缸，上面养鱼缸和下面蓄水缸都不会超水位溢出水，组装的电磁铁以及杠杆式阀门能自动控制排污水管的开或关，保证上面养鱼缸和下面蓄水缸不会有水溢出的循环过滤上面养鱼缸污物的观赏鱼缸;还是在故障性停电时，能保证上面养鱼缸在有电时的正常水位的观赏鱼缸。
本发明的结构是：
第一种：有断电保护的上下缸都不溢出水的自动排污循环过滤水式观赏鱼缸：
有控制缸底排污水管自动阀门的循环过滤水观赏鱼缸，包括上面养鱼缸1和下面蓄水缸2，上面养鱼缸1位于下面蓄水缸2的上面，上面养鱼缸1的上缸底板3设有一个或多个漏水管4，漏水管4的上方位置设有堵水塞6，其特征在于：
在上面养鱼缸1内的漏水管4上面设有组装电磁阀堵、放水装置：
组装电磁阀堵水装置：每个漏水管4中都竖向的穿过有一根竖向杆5，竖向杆5中段部位穿过电磁铁8的中间孔;在电磁铁8与漏水管4之间的竖向杆5中段部位穿过堵水塞6，并且竖向杆5与堵水塞6螺纹连接;在电磁铁8与堵水塞6之间的竖向杆5中段部位设有磁可吸引金属块9，并且竖向杆5与磁可吸引金属块9螺纹连接;竖向杆5下段穿过漏水管4伸出到下面蓄水缸2之中;竖向杆5用磁不能吸引的不锈钢或硬质塑料制造;
电磁铁8的中心是铁芯10，铁芯10有中间孔，竖向杆5中段部位穿过电磁铁8铁芯10的中间孔;铁芯10外绕有导电线圈，导电线圈由绝缘防水树脂11包裹成防水电磁铁8;电磁铁8通过电磁铁支架12与上缸底板3固定连接。
在下面蓄水缸2内的漏水管4下面设置有水过滤盒13，水过滤盒13的上方开口与漏水管4下方开口位置对应;
在下面蓄水缸2内设有潜水泵14，潜水泵14的出水管15开口在上面养鱼缸1内。
所述的磁可吸引金属块9是指：当电磁铁8通电产生磁性后，磁可吸引金属块9能被电磁铁8的磁性力吸引，使磁可吸引金属块9接触到电磁铁8，磁可吸引金属块9向上而离开漏水管4，漏水管4被打开流水;而当电磁铁8断电后，磁可吸引金属块9能与电磁铁8分离，磁可吸引金属块9向下堵塞漏水管4，使漏水管4不能流水的开关配件。
导电时的电磁铁8能保证漏水管4畅通流水，上面养鱼缸1不溢出水的作用：在有电状态，由于潜水泵14不断的把下面蓄水缸2中的水抽到上面养鱼缸1，则上面养鱼缸1中的必须要不断的从漏水管4流到下面蓄水缸2，过滤后再泵入上面养鱼缸1。所以在有电状态，漏水管4不应被堵水塞6堵住，为达到在有电状态漏水管4畅通流水，用电磁铁8把竖向杆5上的磁可吸引金属块9吸引在电磁铁8上，则把竖向杆5上的堵水塞6离开漏水管4，漏水管4中没有堵水塞6而畅通流水，在上面养鱼缸1中，水不会装满上面养鱼缸1，上面养鱼缸1中的水不会溢出上面养鱼缸1。
如有事故性突然停电时，电磁铁8保持上面养鱼缸1原水位作用：当有事故性突然停电时，电磁铁8不再吸引磁可吸引金属块9，磁可吸引金属块9和堵水塞6都受上面养鱼缸1中的水向下压力而堵水塞6向下堵塞漏水管4，立刻停止漏水管4的向下流水，上面养鱼缸1中的原水位能保持不变，防止上面养鱼缸1中的水位太低不利于缸中的鱼生活。
竖向杆5分别与磁可吸引金属块9和堵水塞6螺纹连接，则可以方便调节磁可吸引金属块9和堵水塞6这两个部件分别与电磁铁8和漏水管4的相对距离，使漏水管4流水和被堵塞的精确性高，还可用于调节上面养鱼缸1中的水位高低。
竖向杆5下段穿过漏水管4伸出到下面蓄水缸2之中，使竖向杆5中段的堵水塞6始终在漏水管4上方，不会乱移位，不会出现在堵水塞6要堵漏水管4时错位堵不了的问题。
用间隙保证磁可吸引金属块9与电磁铁8快速分离的结构：磁可吸引金属块9与电磁铁8的接触面为多个波纹形曲面，即该磁可吸引金属块9上方的表面有许多凹槽;或电磁铁8与磁可吸引金属块9的接触面为多个波纹形曲面，即该电磁铁8下方的表面有许多凹槽。使磁可吸引金属块9与电磁铁8的接触面是凹凸面接触，接触面不会牢固粘连，电磁铁8被断电无磁性时，磁可吸引金属块9与电磁铁8很易分离。
鱼缸正常使用时间太长，磁可吸引金属块9与电磁铁8的接触面可能产生污物在中间而粘作磁可吸引金属块9与电磁铁8，当停电时，磁可吸引金属块9不能与电磁铁8快速分离。而有磁可吸引金属块9波纹形曲面，或有电磁铁8波纹形曲面的结构后，磁可吸引金属块9与电磁铁8的接触面减少，粘作力减小，使磁可吸引金属块9能与电磁铁8快速分离;而且波纹形曲面的凹槽中有水流，水流的力量也使磁可吸引金属块9能与电磁铁8快速分离。
第二种：有断电保护和下面蓄水缸水位保护的上下缸都不溢出水的自动排污循环过滤水式观赏鱼缸：
在上述第一种有断电保护的观赏鱼缸基础上，在下面蓄水缸2内还设有三角形杠杆式堵水装置;
三角形杠杆式堵水装置：在上面养鱼缸1的上缸底板3的下面，即下面蓄水缸2内设有三角形杠杆式堵水装置;三角形杠杆式堵水装置包括短杆16、长杆17和调节杆18这三根杆以都相互能转动方式连接成的三角形框架，上缸底板3向下的那一面设有一个凹槽形长条22，该凹槽形长条22中滑动卡接有一个支点部件19，短杆16和长杆17分别都有一端与支点部件19转动连接;短杆16的另一端与竖向杆5伸出漏水管4的下段转动连接;长杆17的另一端与下缸内的浮块20固定连接;调节杆18两端分别与短杆16和长杆17转动连接，调节杆18至少有一端与短杆16或长杆17以穿孔方式转动连接，以穿孔方式转动连接的短杆16或长杆17上设有多个用于穿孔方式转动连接的连接孔21。
三角形杠杆式堵水装置用于防止下面蓄水缸2的水溢出下面蓄水缸2：短杆16、长杆17和调节杆18转动连接成的三角形框架，使下缸内的浮块20在水面的位置能确定竖向杆5上的堵水塞6位置。当下面蓄水缸2水位上涨时，下缸内的浮块20向上，下缸内的浮块20驱动长杆17向上，则短杆16与竖向杆5的转动连接点向下移动，下缸内的浮块20在要超水位时，竖向杆5向下拉堵水塞6，堵水塞6把漏水管4堵住，漏水管4不再向下流水，下面蓄水缸2中的水就不会溢出下面蓄水缸2。
调节杆18、短杆16和长杆17通过支点部件19成为杠杆，长杆17的力量放大后，能把被电磁铁8吸引的磁可吸引金属块9拉开，即能使磁可吸引金属块9离开电磁铁8。这样，在有电状态，潜水泵14因故不工作，电磁铁8又在通电的工作状态时，上面养鱼缸1大量水流入下面蓄水缸2，三角形杠杆式堵水装置也能堵住漏水管4，防止下面蓄水缸2中的水溢出。
调节杆18通过选择连接孔21，可改变短杆16、长杆17和调节杆18的三角形框架形状，从而可以调节下面蓄水缸2的最高水位位置。
在下面蓄水缸2内的漏水管4下面设置有水过滤盒13，水过滤盒13的上方开口与漏水管4下方开口位置对应;
在下面蓄水缸2内设有潜水泵14，潜水泵14的出水管15开口在上面养鱼缸1内。
最好是竖向杆5用硬质塑料螺纹杆，堵水塞6用橡胶塞，漏水管4的内壁有橡胶层或塑料，使堵水塞6能对漏水管4封闭更严密，不漏水。
第三种：只有下面蓄水缸水位保护的上下缸都不溢出水的自动排污循环过滤水式观赏鱼缸：
上述第一种有断电保护的鱼缸在故障性断电时，上面养鱼缸1中的堵水塞6受上面养鱼缸1中的水压作用，能快堵塞漏水管4，基本保持断电时的上面养鱼缸1中的水位;三角形杠杆式堵水装置是备用。
下述第三种：无断电保护的鱼缸在故障性断电时，上面养鱼缸1中的水经过漏水管4流到下面蓄水缸2，到了下面蓄水缸2内的浮块20规定的下面蓄水缸2最高水位时，下面蓄水缸2内的浮块20上升后，把竖向杆5向下拉到堵水塞6，堵水塞6把漏水管4堵塞不漏水，最终都能使上缸和下缸都不会有水溢出。断电时，用这第三种下面蓄水缸水位保护方法，上面养鱼缸1中的水位要比正常使用时降低一点;而用第一种断电水位保护则上面养鱼缸1中的水位能保持正常使用时的水位。但第一种和第三种都能使上缸和下缸不溢出水。第三种下面蓄水缸水位保护方法所设计的鱼缸如下：
第三种，有控制缸底排污水管自动阀门的循环过滤水观赏鱼缸，包括上面养鱼缸1和下面蓄水缸2，上面养鱼缸1位于下面蓄水缸2的上面，上面养鱼缸1的上缸底板3设有一个或多个漏水管4，漏水管4的上方位置设有堵水塞6，其特征在于：
在上面养鱼缸1内的漏水管4的上面设有竖杆式堵水装置，在下面蓄水缸2内设有三角形杠杆式堵水装置;
竖杆式堵水装置：每个漏水管4中都竖向的穿过有一根竖向杆5，竖向杆5中段部位穿过堵水塞6，并且竖向杆5与堵水塞6螺纹连接;竖向杆5下段穿过漏水管4伸出到下面蓄水缸2之中。
竖向杆5与堵水塞6螺纹连接，使堵水塞6能在竖向杆5上调节位置，调节后又能保持位置，所以调节堵水塞6在竖向杆5上的位置，就能调节上面养鱼缸1的最低水位。
如果上面养鱼缸1在最低水位时，堵水塞6对漏水管4封闭不严密，还继续向下流水，下面蓄水缸2就会有水溢出，解决办法是用下述的三角形杠杆式堵水装置：
三角形杠杆式堵水装置：在上面养鱼缸1的上缸底板3的下面，即下面蓄水缸2内设有三角形杠杆式堵水装置;三角形杠杆式堵水装置包括短杆16、长杆17和调节杆18这三根杆以都相互能转动方式连接成的三角形框架，上缸底板3向下的那一面设有一个凹槽形长条22，该凹槽形长条22中滑动卡接有一个支点部件19，短杆16和长杆17分别都有一端与支点部件19转动连接;短杆16的另一端与竖向杆5伸出漏水管4的下段转动连接;长杆17的另一端与下缸内的浮块20固定连接;调节杆18两端分别与短杆16和长杆17转动连接，调节杆18至少有一端与短杆16或长杆17以穿孔方式转动连接，以穿孔方式转动连接的短杆16或长杆17上设有多个用于穿孔方式转动连接的连接孔21。
三角形杠杆式堵水装置用于防止下面蓄水缸2的水溢出下面蓄水缸2：短杆16、长杆17和调节杆18转动连接成的三角形框架，使下缸内的浮块20在水面的位置能确定竖向杆5上堵水塞6的位置。当下面蓄水缸2水位上涨时，下缸内的浮块20向上，由于支点部件19是固定在凹槽形长条22中滑功的，下缸内的浮块20驱动长杆17向上，则短杆16与竖向杆5的转动连接点向下移动，下缸内的浮块20在要超水位时，竖向杆5向下拉堵水塞6，堵水塞6把漏水管4堵住，漏水管4不再向下流水，下面蓄水缸2中的水就不会溢出下面蓄水缸2。
如果堵水塞6对漏水管4有封闭不严密，短杆16和长杆17通过支点部件19成为杠杆，长杆17的力量放大后，也能把堵水塞6向下拉到堵水塞6对漏水管4封闭严密不再有水向下流。这样下面蓄水缸2也不会有水溢出。
调节杆18通过选择连接孔21，可改变短杆16、长杆17和调节杆18的三角形框架形状，从而可以调节下面蓄水缸2的最高水位位置。
在下面蓄水缸2内的漏水管4下面设置有水过滤盒13，水过滤盒13的上方开口与漏水管4下方开口位置对应;
在下面蓄水缸2内设有潜水泵14，潜水泵14的出水管15开口在上面养鱼缸1内。
最好是堵水塞6用橡胶塞，漏水管4的内壁有橡胶层或塑料，使堵水塞6能对漏水管4封闭更严密，不漏水。
本发明的优点：通电时电磁铁保证漏水管畅通流水，上面养鱼缸不溢出水，而且保证上面养鱼缸的水位在断电时的水位。堵水塞和下缸内的三角形杠杆式堵水装置组成下缸自动浮力开关，能确保下面蓄水缸不溢出水。
使观赏鱼缸体底部的沉淀污物随自动浮力开关的打开而把鱼缸底部沉淀污物自动排除掉，不要人工用吸管在鱼缸体底部吸出沉淀污物，自动并完全干净地排除掉鱼缸体底部的沉淀污物，使相同大小的鱼缸能大量增加养鱼数量。
