申请日2017.04.19
公开(公告)日2017.07.07
IPC分类号C02F9/14
摘要
本发明属于废水处理技术领域，具体涉及一种废水生化处理综合系统，该系统包括第一压滤机、第二压滤机、第三压滤机、碱性还原脱色池、酸性氧化脱色池、加酸调解池、过滤机、好氧池、厌氧池和排出口。通过本发明所提供的废水生化处理综合系统，一方面可以对废水进行有效的处理，另一方面，又可以对废水处理过程中的排放进行回收处理，并对处理过程无影响，从而提升系统处理效率，减少系统排放，避免环境污染。
权利要求书

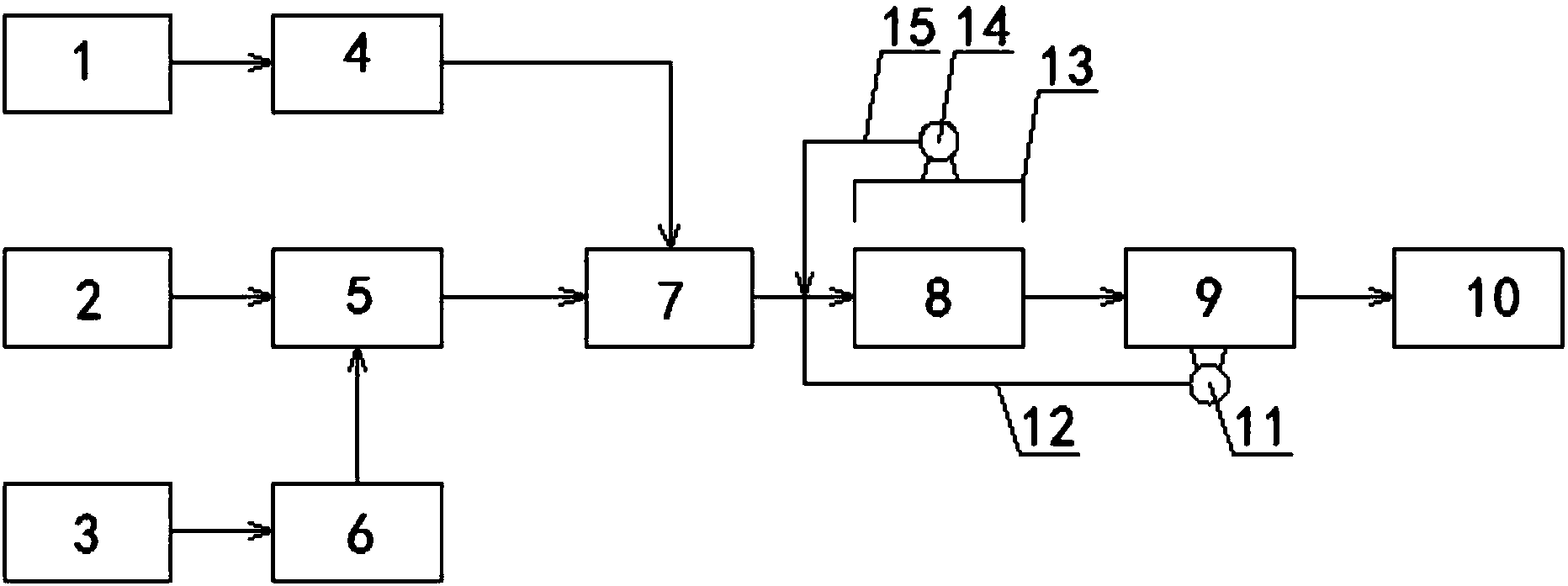

1.一种废水生化处理综合系统，其特征在于，包括第一压滤机(1)、第二压滤机(2)、第三压滤机(3)、碱性还原脱色池(4)、酸性氧化脱色池(5)、加酸调解池(6)、过滤机(7)、好氧池(8)、厌氧池(9)和排出口(10)，其中：
所述第二压滤机(2)、所述酸性氧化脱色池(5)、所述过滤机(7)、所述好氧池(8)、所述厌氧池(9)和所述排出口(10)顺次连接;
所述第一压滤机(1)连接所述碱性还原脱色池(4)，所述碱性还原脱色池(4)连接所述过滤机(7);
所述第三压滤机(3)连接所述加酸调解池(6)，所述加酸调解池(6)连接所述酸性氧化脱色池(5);
所述厌氧池(9)设置有第一负压泵(11)，所述第一负压泵(11)连通有第一回管(12)，所述第一回管(12)连通所述好氧池(8)的曝气管，所述好氧池(8)设置有罩体(13)，在所述罩体(13)下设置有第二负压泵(14)，所述第二负压泵(14)连通有第二回管(15)，所述第二回管(15)连通所述好氧池(8)的曝气管。
2.根据权利要求1所述的废水生化处理综合系统，其特征在于：所述罩体(13)设置有风口，所述好氧池(8)通过所述风口与外部连通。
3.根据权利要求2所述的废水生化处理综合系统，其特征在于：所述罩体(13)为圆形。
4.根据权利要求2所述的废水生化处理综合系统，其特征在于：所述好氧池(8)的开口为圆形。
5.根据权利要求2所述的废水生化处理综合系统，其特征在于：所述第一回管(12)设置有止回阀。
6.根据权利要求2所述的废水生化处理综合系统，其特征在于：所述第一回管(12)设置有管道增压泵。
7.根据权利要求2所述的废水生化处理综合系统，其特征在于：所述第二回管(15)设置有止回阀。
说明书
一种废水生化处理综合系统
技术领域
本发明属于废水处理技术领域，具体涉及一种废水生化处理综合系统。
背景技术
随着工业发展，废水中难降解有机化合物与日俱增，危害环境安全和人类健康。有机颜料如苯并咪唑啉的生产过程中，在各种产品和中间体的结晶、物料的流失及地面的冲刷等过程中均会产生大量的生产废水。通常含有难降解的毒性有机物，包括有机溶剂DMF、苯、AABI、ASBI、苯胺等，具有高COD、高色度、高含盐量等特点，而且废水间歇排放、水质随时间变化较大，属于有机物难降解工业废水。
目前，国内外处理这类废水的主要方法包括：活性炭吸附、生物降解、离子交换、溶剂萃取、膜分离、化学氧化、电渗析、絮凝法等。但出水水质均难以满足回收再利用的要求。电化学方法是目前有机颜料废水处理中的研究热点。长期以来由于电化学法存在能耗大、电流效率低、成本高及易发生析氧、析氢等副反应的特点，一直没有得到很好的发展。
近年来，随着电极材料的开发、反应器的研制及对传统电化学工艺的改进，电化学水处理技术得到了广泛应用。电化学技术处理有机废水具有降解能力强、脱色效率高等优点，与其它技术相结合，将会更加经济、高效地处理有机印染废水 。电化学水处理技术具有非常广阔的应用前景，在有机废水处理技术中的地位日益重要。电化学法在多种污染物处理技术中显示了与众不同的特点，被称为“环境友好”技术，在绿色工艺方面极具潜力。
而颜料的生产过程中通常需要使用生化处理池进行污水处理，目前虽然有公开的现有技术，例如，申请号为201620331018.4的发明“一种颜料废水处理系统”等，但是各系统由于设置了生化池，会有废气产生，导致一定程度的排放。
发明内容
为解决现有技术的不足，本发明提供了一种废水生化处理综合系统。该系统可以在不影响整体的废水处理效果的同时，有效的降低生化池的排放，减少环境污染。
本发明所提供的技术方案如下：
一种废水生化处理综合系统，包括第一压滤机、第二压滤机、第三压滤机、碱性还原脱色池、酸性氧化脱色池、加酸调解池、过滤机、好氧池、厌氧池和排出口，其中：
所述第二压滤机、所述酸性氧化脱色池、所述过滤机、所述好氧池、所述厌氧池和所述排出口顺次连接;
所述第一压滤机连接所述碱性还原脱色池，所述碱性还原脱色池连接所述过滤机;
所述第三压滤机连接所述加酸调解池，所述加酸调解池连接所述酸性氧化脱色池;
所述厌氧池设置有第一负压泵，所述第一负压泵连通有第一回管，所述第一回管连通所述好氧池的曝气管，所述好氧池设置有罩体，在所述罩体下设置有第二负压泵，所述第二负压泵连通有第二回管，所述第二回管连通所述好氧池的曝气管。
通过上述技术方案，可以将生化池产生的排放气体回收进体统内进行处理，减少外部排放，避免污染。
进一步的，所述罩体设置有风口，所述好氧池通过所述风口与外部连通。
进一步的，所述罩体为圆形。
进一步的，所述好氧池的开口为圆形。
进一步的，所述第一回管设置有止回阀。
进一步的，所述第一回管设置有管道增压泵。
进一步的，所述第二回管设置有止回阀。
通过本发明所提供的废水生化处理综合系统，一方面可以对废水进行有效的处理，另一方面，又可以对废水处理过程中的排放进行回收处理，并对处理过程无影响，从而提升系统处理效率，减少系统排放，避免环境污染。
