申请日2017.04.19
公开(公告)日2017.07.07
IPC分类号C02F9/04; C02F101/14
摘要
本发明公开一种含氟废水的一体化污水处理装置，其包括依次连接的隔油池、加药反应池、中和池、二沉池以及中央控制模块，污水提升泵与中央控制模块电性连接;隔油池的上方设有一最低点低于隔油池的池壁最高点的撇渣板，将污水中的浮油及浮渣撇入一侧的集渣池中;加药反应池包括一输出阀通过中央控制模块与提升泵电性连接的反应加药机构，通过反应加药机构在加药反应池中加入药剂进行充分反应，并絮凝分离出上清液，中和池包括一输出阀与pH在线检测仪电性连接的中和加药机构，pH在线检测仪的pH在线检测探头设置于中和池内，通过其监测结果控制中和加药机构输出阀的开关;最后在二沉池中设置有可拆卸斜管，对污水进行高效沉淀达到可排放标准。
权利要求书

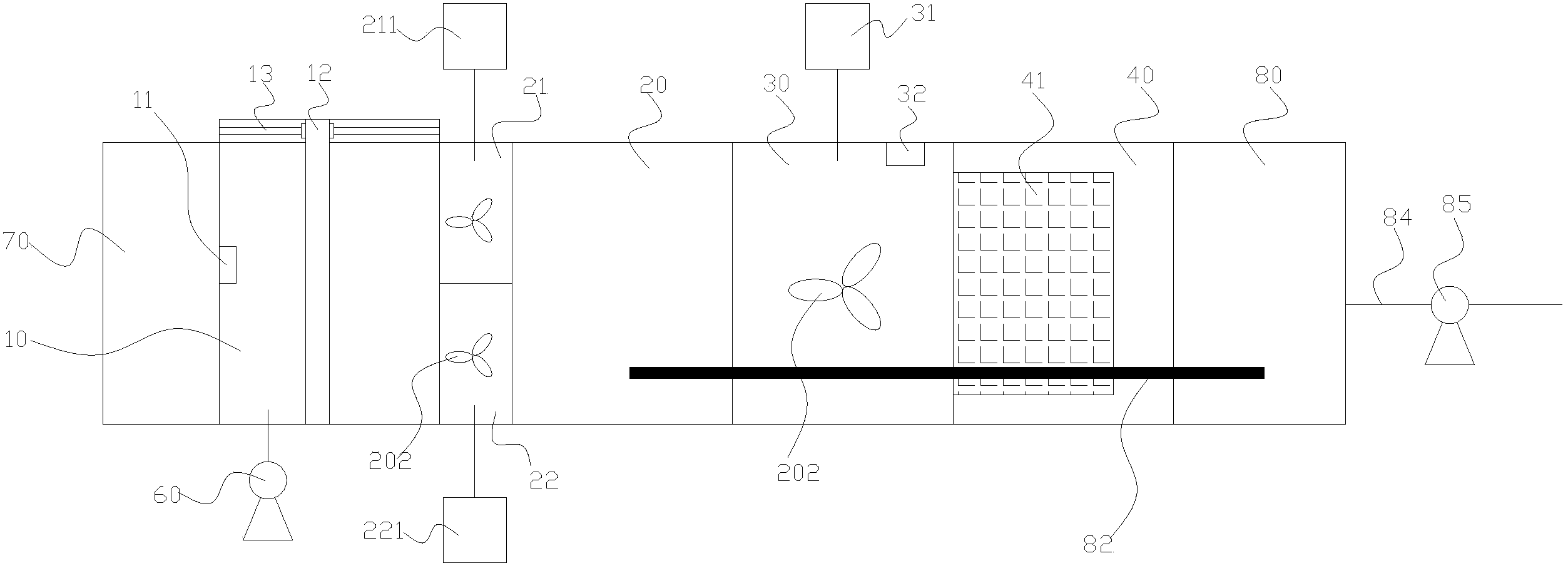

1.一种含氟废水的一体化污水处理装置，其特征在于，包括依次连接设置的隔油池(10)、加药反应池(20)、中和池(30)、二沉池(40)以及中央控制模块(50)，所述隔油池(10)、加药反应池(20)、中和池(30)、二沉池(40)的出水口均设置在池壁上方，污水通过提升泵(60)抽送到隔油池(10)中，所述提升泵(60)与中央控制模块(50)电性连接;
所述隔油池(10)的上方设有一可拆卸撇渣板(12)，所述撇渣板(12)的最低点低于隔油池(10)的池壁最高点;
所述加药反应池(20)包括一加药反应机构，所述加药反应机构的开关阀(201)通过中央控制模块(50)与提升泵(60)电性连接;
所述中和池(30)包括一中和加药机构(31)，所述中和加药机构(31)的输出阀(301)通过中央控制模块(50)与一pH在线检测仪(32)电性连接，所述pH在线检测仪(32)的pH在线检测探头设置于中和池(30)内;
所述二沉池(40)中设置有可拆卸斜管(41)。
2.根据权利要求1所述含氟废水的一体化污水处理装置，其特征在于，所述隔油池(10)出水口低于池壁最高点设置。
3.根据权利要求2所述含氟废水的一体化污水处理装置，其特征在于，所述撇渣板(12)通过一滑块活动设置在一导轨(13)上，所述导轨(13)的驱动电机(14)与中央控制模块(50)电性连接。
4.根据权利要求1所述含氟废水的一体化污水处理装置，其特征在于，所述隔油池(10)内设有液位计(11)，所述液位计(11)通过中央控制模块(50)与提升泵(60)电性连接。
5.根据权利要求1所述含氟废水的一体化污水处理装置，其特征在于，所述加药反应池(20)包括除氟药剂混合子池(21)和PAM混合子池(22)，自隔油池(10)中流出的污水依次经过除氟药剂混合子池(21)、PAM混合子池(22)再进入加药反应池(20)。
6.根据权利要求5所述含氟废水的一体化污水处理装置，其特征在于，所述除氟药剂混合子池(21)、PAM混合子池(22)分别包括除氟药剂加药机构(211)、PAM加药机构(221)。
7.根据权利要求6所述含氟废水的一体化污水处理装置，其特征在于，所述除氟药剂加药机构(211)、PAM加药机构(221)的开关阀(201)均通过中央控制模块(50)与提升泵(60)电性连接。
8.根据权利要求6所述含氟废水的一体化污水处理装置，其特征在于，所述除氟药剂混合子池(21)和PAM混合子池(22)中均安装有搅拌器(202)，所述搅拌器(202)与中央控制模块(50)电性连接。
9.根据权利要求1所述含氟废水的一体化污水处理装置，其特征在于，所述加药反应池(20)、中和池(30)以及二沉池(40)的池底均设有集泥斗(81)，一排泥管道(82)的吸取端分别伸入集泥斗(81)内，所述排泥管道(82)的排出端伸出池体外，且排出端的高度低于池体内的液位高度。
10.根据权利要求9所述含氟废水的一体化污水处理装置，其特征在于，所述含氟废水的一体化污水处理装置还包括一储泥池(80)，所述排泥管道(82)的排出端连接储泥池(80)，所述储泥池(80)的输出口设置在池底，并通过排污管道(84)与污泥抽吸泵(85)连接，所述污泥抽吸泵(85)与中央控制模块(50)电性连接。
说明书
含氟废水的一体化污水处理装置
技术领域
本发明涉及一种污水处理装置，具体涉及一种含氟废水的一体化污水 处理装置。
背景技术
随着技术创新的发展，含氟电子化学品的应用领域不断扩大，已渗透到国民经济和国防建设的各个领域。含氟电子化学品作为含氟电子化学品的新贵才刚起步，发展潜力巨大，没有高质量的含氟电子化学品就不可能制造出高性能的电子元器件，而含氟电子化学品的高速展带来的问题之一就是亟待处理的含氟电子化学品制造废水日益增多。
目前市场上还没有针对含氟电子化学品制造废水处理的成熟方案，现有的含氟废水处理方法主要有吸附法、电凝聚法、反渗透法、离子交换法、化学沉淀法和混凝沉降法等。这些方法中，离子交换法费用高，且对废水水质要求严格;其中电凝聚法及反渗透法装置复杂，耗电量大、投资及运行成本高，因而都极少采用。
发明内容
本发明针对现有技术中各类方法的优劣，并结合含氟电子化学品制造废水的特点进行分析，提出一种含氟废水的一体化污水处理装置。
为达到上述技术目的，本发明的技术方案提供一种含氟废水的一体化污水处理装置，其包括依次连接设置的隔油池、加药反应池、中和池、二沉池以及中央控制模块，所述隔油池、加药反应池、中和池、二沉池的出水口均设置在池壁上方，污水通过提升泵抽送到隔油池中，所述提升泵与中央控制模块电性连接;
所述隔油池的上方设有一可拆卸撇渣板，所述撇渣板的最低点低于隔油池的池壁最高点;
所述加药反应池包括一反应加药机构，所述反应加药机构的输出阀通过中央控制模块与提升泵电性连接;
所述中和池包括一中和加药机构，所述中和加药机构的输出阀通过中央控制模块与一pH在线检测仪电性连接，所述pH在线检测仪的pH在线检测探头设置于中和池内;
所述二沉池中设置有可拆卸斜管。
优选的，所述隔油池出水口低于池壁最高点设置。
优选的，所述撇渣板通过一滑块活动设置在一导轨上，所述导轨的驱动电机与中央控制模块电性连接。
优选的，所述隔油池内设有液位计，所述液位计通过中央控制模块与提升泵电性连接。
优选的，所述加药反应池包括除氟药剂混合子池和PAM混合子池，自隔油池中流出的污水依次经过除氟药剂混合子池、PAM混合子池再进入加药反应池。
优选的，所述除氟药剂混合子池、PAM混合子池分别包括除氟药剂加药机构、PAM加药机构。
优选的，所述除氟药剂加药机构、PAM加药机构的输出阀均通过中央控制模块与提升泵电性连接。
优选的，所述除氟药剂混合子池和PAM混合子池中均安装有搅拌器，所述搅拌器与中央控制模块电性连接。
优选的，所述加药反应池、中和池以及二沉池的池底均设有集泥斗，一排泥管道的吸取端分别伸入集泥斗内，所述排泥管道的排出端伸出池体外，且排出端的高度低于池体内的液位高度。
优选的，所述含氟废水的一体化污水处理装置还包括一储泥池，所述排泥管道的排出端连接储泥池，所述储泥池的输出口设置在池底，并通过排污管道与污泥抽吸泵连接，所述污泥抽吸泵与中央控制模块电性连接。
本发明所述含氟废水的一体化污水处理装置，其通过在隔油池中设置有可拆卸的撇渣器，从而将污水中的浮油及浮渣撇入一侧的集渣池中，并通过反应加药机构在加药反应池中加入除氟药剂、PAM进行充分反应，并絮凝分离出上清液，最后在中和池中进行中和调整后，根据浅池原理，对流入二沉池的污水进行高效沉淀，从而使出水达到可排放标准。本发明所述含氟废水的一体化污水处理装置，结构简单，操作方便，适于广泛应用。
