申请日2017.04.20
公开(公告)日2017.07.28
IPC分类号B01D53/78; B01D53/50; B01D50/00; C02F1/00; C02F103/18
摘要
本发明提供一种兼具含硫废水净化功能的智能脱硫设备，包括涡流除尘器，涡流除尘器的内部设置有储水管，储水管的底部设置有喷水口，喷水口的底部设置有过滤层，涡流除尘器的底部设置有通液管，通液管的底部设置有第一水池，第一水池的另一侧设置有第二水池，第二水池的底部设置有滑板，滑板的一侧设置有挡液板，挡液板的一侧设置有出液口，出液口的顶部设置有进料器;涡流除尘器还设置有pH计、废水分析仪、图像采集单元以及主控单元，主控单元与监控中心以及若干移动终端通讯连接;本发明通过第一水池内的进料器向废水中放入银盐，可除去废水中的杂质离子，整体结构简单，操作方便，节约水资源，有效改善环境。
权利要求书

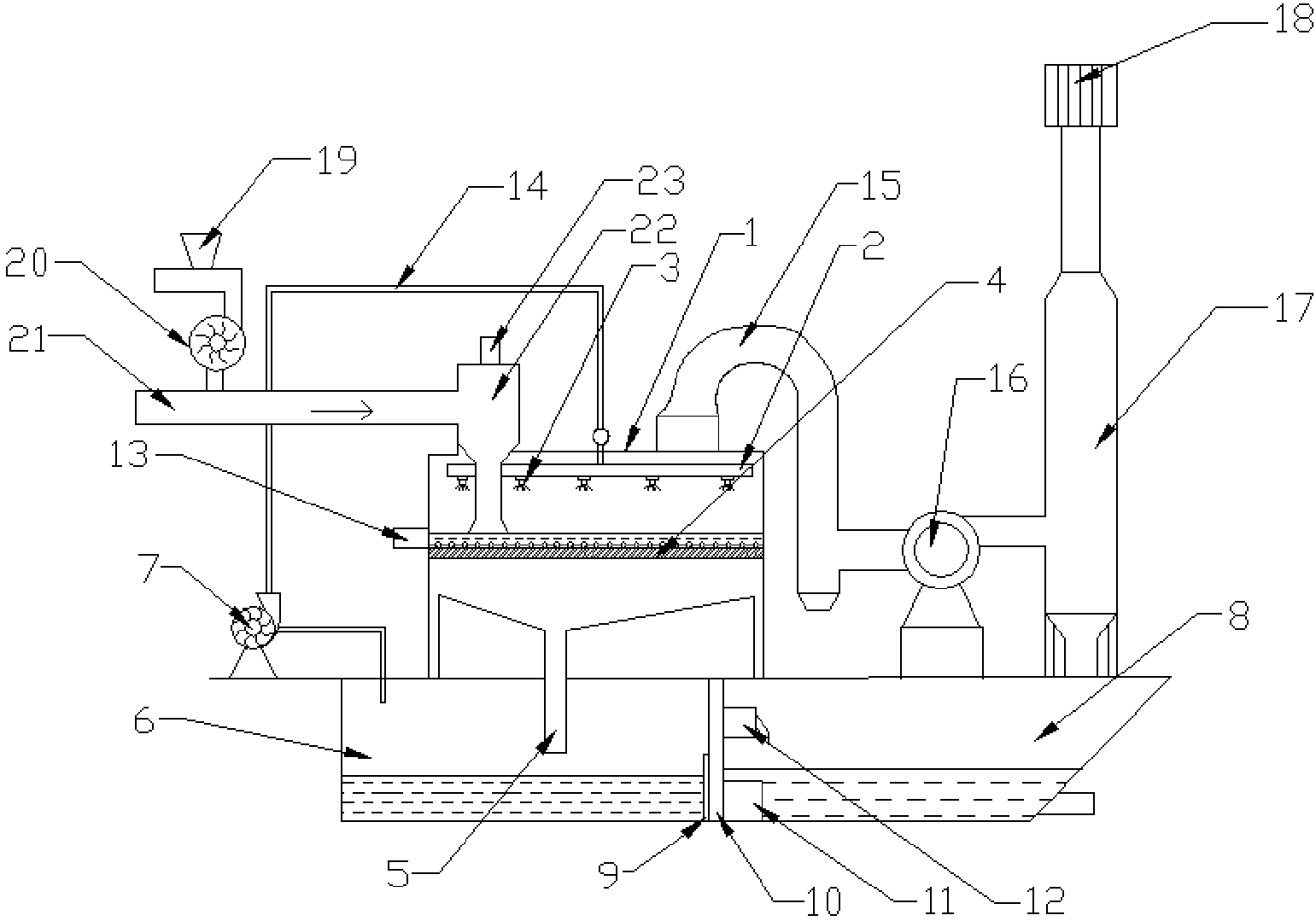

1.兼具含硫废水净化功能的智能脱硫设备，包括涡流除尘器(1)，其特征在于：所述涡流除尘器(1)的内部设置有储水管(2)，所述储水管(2)的底部设置有喷水口(3)，所述喷水口(3)的底部设置有过滤层(4)，所述涡流除尘器(1)的底部设置有通液管(5)，所述通液管(5)的底部设置有第一水池(6)，所述第一水池(6)的一侧设置有水泵(7)，所述第一水池(6)的另一侧设置有第二水池(8)，所述第二水池(8)的底部设置有滑板(9)，所述滑板(9)的一侧设置有挡液板(10)，所述挡液板(10)的一侧设置有出液口(11)，所述出液口(11)的顶部设置有进料器(12);涡流除尘器还设置有pH计、废水分析仪、图像采集单元以及主控单元，pH计、废水分析仪及图像采集单元输出端与主控单元输入端相连，主控单元与监控中心以及若干移动终端通讯连接。
2.如权利要求1所述的兼具含硫废水净化功能的智能脱硫设备，其特征在于，所述涡流除尘器(1)的一侧设置有出渣口(13)，所述第一水池(6)的顶部设置有导通管(14)，所述涡流除尘器(1)通过导通管(14)与第一水池(6)连接，所述涡流除尘器(1)的顶部设置有大弯器(15)，所述涡流除尘器(1)的一侧设置有引风机(16)，所述引风机(16)的一侧设置有净气管(17)，所述净气管(17)的顶部设置有净气出口(18)。
3.如权利要求1所述的兼具含硫废水净化功能的智能脱硫设备，其特征在于，所述涡流除尘器(1)的一侧设置有废气口(19)，所述废气口(19)的底部设置有叶轮给粉机(20)，所述叶轮给粉机(20)的底部设置有给料管(21)，所述给料管(21)的一侧设置有中转管(22)，所述中转管(22)的顶部设置有喷嘴(23)。
4.如权利要求3所述的兼具含硫废水净化功能的智能脱硫设备，其特征在于，所述给料管(21)内放置有碳酸钙，所述进料器(12)的内部放置有银盐。
说明书
兼具含硫废水净化功能的智能脱硫设备
技术领域
本发明涉及工业除杂领域，具体涉及一种兼具含硫废水净化功能的智能脱硫设备。
背景技术
众所周知，硫对环境的污染比较大，硫氧化物和硫化氢对大气的污染，硫酸盐、硫化氢对水体的污染，是目前环境保护工作的重点，热电厂的生产流程中会燃烧大量的煤，而煤中常常含有一定量的硫元素，这些硫元素经过燃烧之后会释放出大量二氧化硫，如果不加以治理，就会对环境造成巨大危害，因此目前电力行业普遍要使用到脱硫设备。
传统的脱硫设备在脱硫的环节中，会留下大量的废水，这些废水随意排放，会污染我们身边的环境，也不能为人们所利用，因此，脱硫设备会造成大量水资源的浪费。
发明内容
针对现有技术的不足，本发明提供了兼具含硫废水净化功能的智能脱硫设备，解决了含硫废水污染水资源的问题。
为实现以上目的，本发明通过以下技术方案予以实现：
兼具含硫废水净化功能的智能脱硫设备，包括涡流除尘器，所述涡流除尘器的内部设置有储水管，所述储水管的底部设置有喷水口，所述喷水口的底部设置有过滤层，所述涡流除尘器的底部设置有通液管，所述通液管的底部设置有第一水池，所述第一水池的一侧设置有水泵，所述第一水池的另一侧设置有第二水池，所述第二水池的底部设置有滑板，所述滑板的一侧设置有挡液板，所述挡液板的一侧设置有出液口，所述出液口的顶部设置有进料器;涡流除尘器还设置有pH计、废水分析仪、图像采集单元以及主控单元，pH计、废水分析仪及图像采集单元输出端与主控单元输入端相连，主控单元与监控中心以及若干移动终端通讯连接。
进一步地，所述涡流除尘器的一侧设置有出渣口，所述第一水池的顶部设置有导通管，所述涡流除尘器通过导通管与第一水池连接，所述涡流除尘器的顶部设置有大弯器，所述涡流除尘器的一侧设置有引风机，所述引风机的一侧设置有净气管，所述净气管的顶部设置有净气出口。
进一步地，所述涡流除尘器的一侧设置有废气口，所述废气口的底部设置有叶轮给粉机，所述叶轮给粉机的底部设置有给料管，所述给料管的一侧设置有中转管，所述中转管的顶部设置有喷嘴。
进一步地，所述给料管内放置有碳酸钙，所述进料器的内部放置有银盐。
本发明的兼具含硫废水净化功能的智能脱硫设备具备以下有益效果：通过第一水池内的进料器向废水中放入银盐，可除去废水中的杂质离子，本发明整体结构简单，操作方便，节约水资源，有效改善环境。
