申请日2017.05.11
公开(公告)日2017.07.14
IPC分类号E03F9/00
摘要
本发明涉及环境岩土工程技术领域，特别涉及一种垃圾填埋场渗沥液导排管疏通装置，牵引绳一端连接在主动卷筒上;牵引绳另一端穿过渗沥液导排管后连接在定滑轮上;牵引绳上固定有若干个钢丝绒球。在使用本发明时，卷扬机启动，使固定在牵引绳上的钢丝绒球在渗沥液导排管内来回运动，花孔开始疏通，渗沥液导排管内存留残渣结构被打乱并浮起，随渗沥液导排管内渗沥液流动，流出至渗沥液导排管排出口;有效解决垃圾填埋场渗沥液导排管花孔堵塞及渗沥液导排管淤堵问题;该发明结构简单，安全可靠、投入成本低。

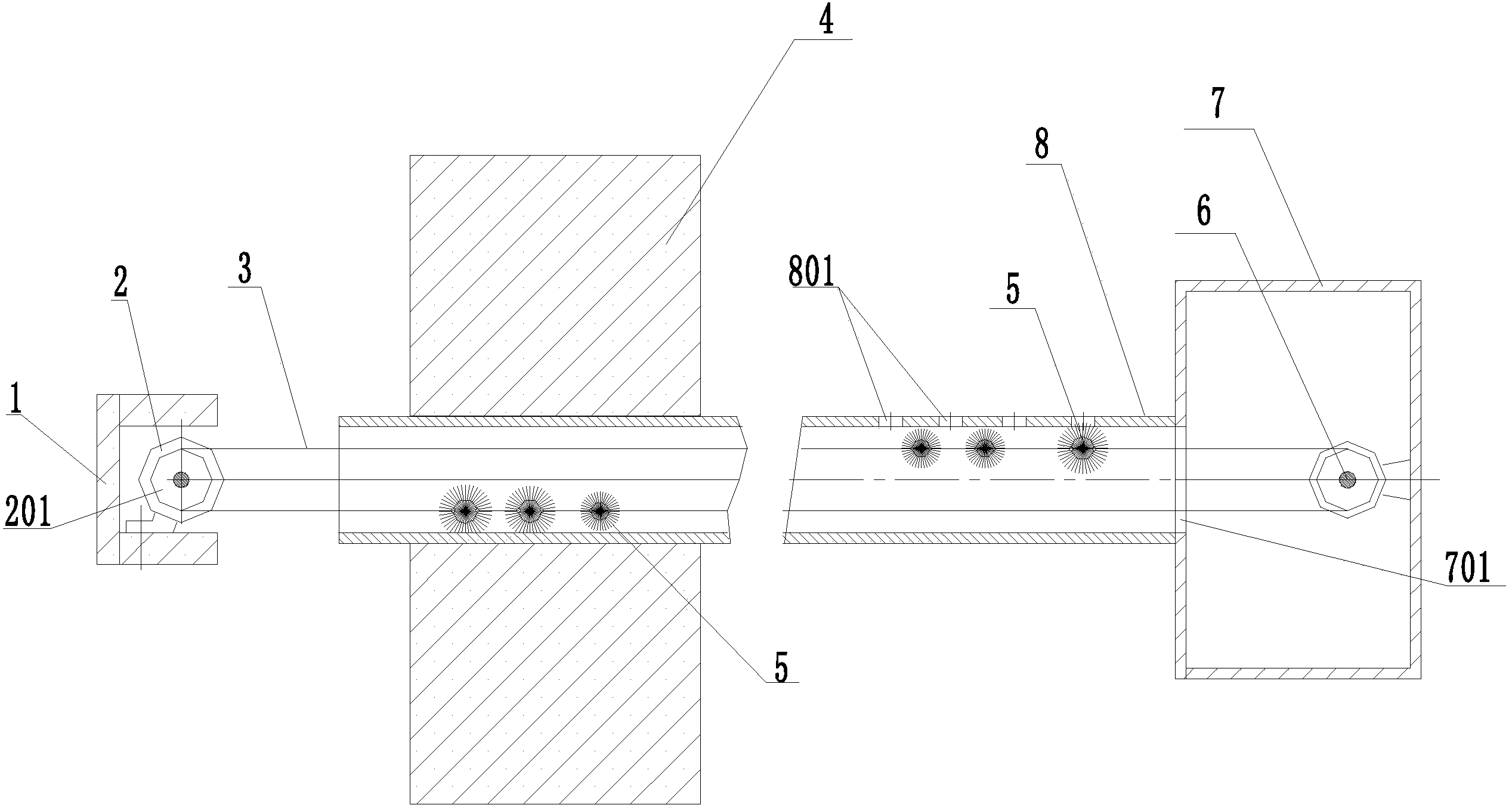

摘要附图
权利要求书
1.一种垃圾填埋场渗沥液导排管疏通装置，其特征在于：它包括有固定架(1)、牵引绳(3)和渗沥液导排管(8);所述固定架(1)设置在渗沥液导排管(8)一管口的方向处;所述渗沥液导排管(8)另一管口的方向处设置有定滑轮(6);所述固定架(1)的内部固定有卷扬机(2);所述卷扬机(2)上的卷筒为主动卷筒(201);所述牵引绳(3)一端连接在主动卷筒(201)上;所述牵引绳(3)另一端穿过渗沥液导排管(8)后连接在定滑轮(6)上;所述牵引绳(3)上固定有若干个钢丝绒球(5);所述钢丝绒球(5)的球身抵压在渗沥液导排管(8)的内侧壁上。
2.根据权利要求1所述的一种垃圾填埋场渗沥液导排管疏通装置，其特征在于：所述渗沥液导排管(8)一端固定有暗箱(7);所述暗箱(7)为中空箱体;所述定滑轮(6)固定在暗箱(7)的内部;所述暗箱(7)上设置有用于牵引绳(3)通过的通孔(701);所述渗沥液导排管(8)一端通过通孔(701)与暗箱(7)相连通;所述牵引绳(3)从通孔(701)处伸入到暗箱(7)的内部后连接在定滑轮(6)上。
3.根据权利要求1所述的一种垃圾填埋场渗沥液导排管疏通装置，其特征在于：所述牵引绳(3)为环形状;所述牵引绳(3)一端套在主动卷筒(201)上;牵引绳(3)另一端套在定滑轮(6)上;所述牵引绳(3)张紧在主动卷筒(201)与定滑轮(6)之间。
说明书
一种垃圾填埋场渗沥液导排管疏通装置
技术领域
本发明涉及环境岩土工程技术领域，特别涉及一种垃圾填埋场渗沥液导排管疏通装置。
背景技术
随着我国经济高速发展和城市化水平的提高，城市生活垃圾产量急剧增加，垃圾处置及污染防治问题变得日益突出，垃圾填埋是处理城市固体废弃物的主要方法。
垃圾填埋主要在垃圾填埋场中进行，垃圾填埋场内垃圾堆体降解时，会产生填埋气体，同时产生大量渗沥液。渗沥液由重力作用聚集在垃圾填埋场底部，垃圾填埋场底部设有渗滤液导排管，管路为花管，渗沥液由管路的花孔流入管内，渗滤液导排管设置有较小倾斜坡度，渗沥液在导排管内由高地势到低地势流至填埋场坝体外。然而，我国垃圾主要由食物、植物等可降解有机物组成，在长达10年之久的降解过程中，有机物降解为细小物质残渣，并产生渗沥液，细小物质残渣随渗沥液流动至垃圾填埋场底部。尽管垃圾填埋场底部设置了过滤结构，当渗沥液流入渗沥液导排管时，仍有部分细小物质残渣随渗沥液流入管内。然而，在穿过花孔进入渗沥液导排管时，细小物质残渣易残留于花孔边缘，微生物附着于渗沥液导排管表面并分泌胞外多糖等黏性物质，以生物膜为主，覆盖花孔，最终致使花孔堵塞。此外，部分细小物质残渣顺利进入花管内，渗沥液会带动部分细小物质残渣流出，但仍有一部分存留于花管内，长此以往，花管可导排流体横截面积减少，甚至完全堵塞，因此致使垃圾填埋场内渗沥液难以顺利排出。渗沥液的累积，会造成垃圾填埋场内垃圾降解速度减缓，垃圾填埋场后期维护时间延长，费用成本增高。当渗沥液累积过多时，由于重量过重会造成垃圾填埋场底部防渗膜拉裂，污染土壤与地下水，造成周边居民生活用水污染，严重危害人类的安全与健康。
目前国内关于垃圾填埋场渗沥液导排管疏通研究较少，因此，亟需寻求一种结构简单、安全可靠的垃圾填埋场渗沥液导排管疏通装置。
发明内容
本发明的目的在于针对现有技术的缺陷和不足，提供一种垃圾填埋场渗沥液导排管疏通装置。
为实现上述目的，本发明采用的技术方案是：
本发明所述的一种垃圾填埋场渗沥液导排管疏通装置，它包括有固定架、牵引绳和渗沥液导排管;所述固定架设置在渗沥液导排管一管口的方向处;所述渗沥液导排管另一管口的方向处设置有定滑轮;所述固定架的内部固定有卷扬机;所述卷扬机上的卷筒为主动卷筒;所述牵引绳一端连接在主动卷筒上;所述牵引绳另一端穿过渗沥液导排管后连接在定滑轮上;所述牵引绳上固定有若干个钢丝绒球;所述钢丝绒球的球身抵压在渗沥液导排管的内侧壁上。
作进一步地，所述渗沥液导排管一端固定有暗箱;所述暗箱为中空箱体;所述定滑轮固定在暗箱的内部;所述暗箱上设置有用于牵引绳通过的通孔;所述渗沥液导排管一端通过通孔与暗箱相连通;所述牵引绳从通孔处伸入到暗箱的内部后连接在定滑轮上。
进一步地，所述牵引绳为环形状;所述牵引绳一端套在主动卷筒上;牵引绳另一端套在定滑轮上;所述牵引绳张紧在主动卷筒与定滑轮之间。
采用上述结构后，本发明有益效果为：本发明所述的一种垃圾填埋场渗沥液导排管疏通装置，坝体上设置有导排管安装孔;渗沥液导排管的管身插入固定在导排管安装孔内;卷扬机上的卷筒为主动卷筒;牵引绳一端连接在主动卷筒上;牵引绳另一端穿过渗沥液导排管后连接在定滑轮上;牵引绳上固定有若干个钢丝绒球。在使用本发明时，卷扬机启动，带动主动卷筒转动，使主动卷筒带动牵引绳在渗沥液导排管内循环运动，固定在牵引绳上的钢丝绒球在渗沥液导排管内循环运动，使钢丝绒球在运动过程中对渗沥液导排管上的花孔进行疏通，渗沥液导排管内存留残渣结构被打乱并浮起，随渗沥液导排管内渗沥液流动，流出至渗沥液导排管排出口;有效解决垃圾填埋场渗沥液导排管花孔堵塞及渗沥液导排管管内淤堵问题;该发明结构简单，安全可靠、投入成本低。
