申请日2017.05.11
公开(公告)日2017.07.14
IPC分类号C02F3/34
摘要
本发明涉及废水处理附属装置的技术领域，特别是涉及一种生活废水微生物处理装置，其工作箱高度能够根据工作人员需要进行调节，从而提高其适应能力，降低使用局限性;并且工作箱在工作时其内部可以进行观察，从而提高其可靠性;包括工作箱、电机、传动轴、搅拌叶和四组支腿，工作箱内设置有工作腔，工作箱左侧壁上设置有进料口，并在进料口处设置有挡盖，工作箱底端设置有卸料管，并在卸料管上设置有卸料阀;观察孔处设置有透明挡板，还包括把手、转轴、带动轴和刷毛;四组支腿均包括插柱和插管，四组插柱下侧均设置有通孔，还包括四组限位柱和四组螺帽，四组限位柱左端均设置有旋环，四组限位柱右端均设置有螺纹。

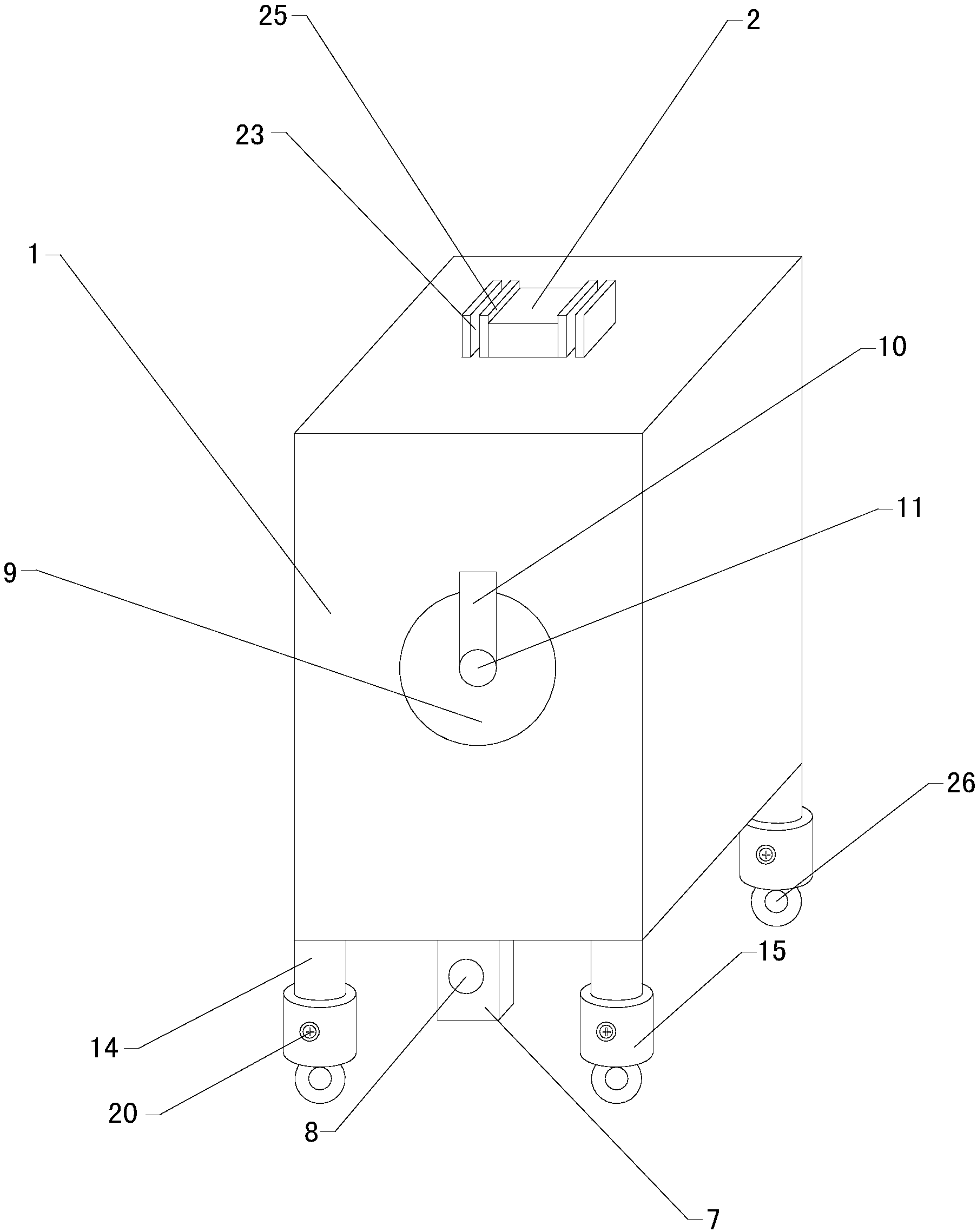

摘要附图
权利要求书
1.一种生活废水微生物处理装置，包括工作箱(1)、电机(2)、传动轴(3)、搅拌叶(4)和四组支腿，工作箱(1)内设置有工作腔，工作箱(1)左侧壁上设置有进料口(5)，并在进料口(5)处设置有挡盖(6)，工作箱(1)底端设置有卸料管(7)，并在卸料管(7)上设置有卸料阀(8)，电机(2)安装在工作箱(1)顶端，传动轴(3)顶端与电机(2)底部输出端连接，传动轴(3)底端穿过工作箱(1)顶侧壁并伸入至工作腔内部，搅拌叶(4)位于工作腔内部，传动轴(3)底端与搅拌叶(4)连接;其特征在于，工作箱(1)前侧面上设置有观察孔，并在观察孔处设置有透明挡板(9)，观察孔与工作腔相通，还包括把手(10)、转轴(11)、带动轴(12)和刷毛(13)，把手(10)位于工作箱(1)的外侧，带动轴(12)和刷毛(13)均位于工作腔内部，转轴(11)的一端与把手(10)连接，转轴(11)的另一端穿过透明挡板(9)并伸入至工作腔内部与带动轴(12)连接，刷毛(13)安装在带动轴(12)上，并且刷毛(13)贴紧透明挡板(9);四组支腿均包括插柱(14)和插管(15)，四组插柱(14)顶端分别与工作箱(1)底端左前侧、右前侧、左后侧和右后侧连接，四组插柱(14)底端分别插入至四组插管(15)顶端内部，并且四组插柱(14)下侧均设置有通孔(16)，四组插管(15)左侧均设置有多个左限位孔(17)，四组插管(15)右侧均设置有多个右限位孔，还包括四组限位柱(18)和四组螺帽(19)，四组限位柱(18)左端均设置有旋环(20)，四组限位柱(18)右端均设置有螺纹(21)，四组限位柱(18)右端分别自四组插管(15)左侧依次穿过多个左限位孔(17)中的其中一个左限位孔(17)、通孔(16)和多个右限位孔中的其中一个右限位孔并分别伸出至四组插管(15)右侧，四组螺帽(19)分别位于四组插管(15)右侧，四组限位柱(18)右端分别插入并螺装至四组螺帽(19)内部。
2.如权利要求1所述的一种生活废水微生物处理装置，其特征在于，还包括四组支撑弹簧(22)，四组支撑弹簧(22)的底端分别与四组插管(15)内底侧壁连接，四组支撑弹簧(22)的顶端分别与四组插柱(14)底端连接。
3.如权利要求2所述的一种生活废水微生物处理装置，其特征在于，还包括左连接板(23)、右连接板、左弹簧(24)、左卡板(25)、右弹簧和右卡板，左连接板(23)和右连接板底端分别与工作箱(1)顶端左侧和右侧连接，左弹簧(24)左端与左连接板(23)连接，左弹簧(24)右端与左卡板(25)连接，右弹簧右端与右连接板连接，右弹簧左端与右卡板连接，电机(2)卡装在左卡板(25)和右卡板之间。
4.如权利要求3所述的一种生活废水微生物处理装置，其特征在于，还包括四组自锁万向轮(26)，四组自锁万向轮(26)分别安装在四组插管(15)的下方。
说明书
一种生活废水微生物处理装置
技术领域
本发明涉及废水处理附属装置的技术领域，特别是涉及一种生活废水微生物处理装置。
背景技术
众所周知，一种生活废水微生物处理装置是一种用于生活废水处理过程中，进行生活废水中微生物的处理，以便生活废水能够进一步进行处理的辅助装置，其在及废水处理的领域中得到了广泛的使用;现有的生活废水微生物处理装置包括工作箱、电机、传动轴、搅拌叶和四组支腿，工作箱内设置有工作腔，工作箱左侧壁上设置有进料口，并在进料口处设置有挡盖，工作箱底端设置有卸料管，并在卸料管上设置有卸料阀，电机安装在工作箱顶端，传动轴顶端与电机底部输出端连接，传动轴底端穿过工作箱顶侧壁并伸入至工作腔内部，搅拌叶位于工作腔内部，传动轴底端与搅拌叶连接，四组支腿的顶端分别与工作箱底端左前侧、右前侧、左后侧和右后侧连接;现有的生活废水微生物处理装置使用时，打开挡盖，将生活废水通过进料口导入进工作箱内，并将微生物处理剂通过进料口导入进工作箱内，打开电机，通过电机带动传动轴上的搅拌叶进行搅拌，使生活废水得到处理;现有的生活废水微生物处理装置使用中发现，工作箱高度固定，不能根据工作人员需要进行调节，从而导致其适应能力较差，使用局限性较高;并且工作箱在工作时其内部无法进行观察，从而导致其可靠性较差。
发明内容
为解决上述技术问题，本发明提供一种工作箱高度能够根据工作人员需要进行调节，从而提高其适应能力，降低使用局限性;并且工作箱在工作时其内部可以进行观察，从而提高其可靠性的一种生活废水微生物处理装置。
本发明的一种生活废水微生物处理装置，包括工作箱、电机、传动轴、搅拌叶和四组支腿，工作箱内设置有工作腔，工作箱左侧壁上设置有进料口，并在进料口处设置有挡盖，工作箱底端设置有卸料管，并在卸料管上设置有卸料阀，电机安装在工作箱顶端，传动轴顶端与电机底部输出端连接，传动轴底端穿过工作箱顶侧壁并伸入至工作腔内部，搅拌叶位于工作腔内部，传动轴底端与搅拌叶连接;工作箱前侧面上设置有观察孔，并在观察孔处设置有透明挡板，观察孔与工作腔相通，还包括把手、转轴、带动轴和刷毛，把手位于工作箱的外侧，带动轴和刷毛均位于工作腔内部，转轴的一端与把手连接，转轴的另一端穿过透明挡板并伸入至工作腔内部与带动轴连接，刷毛安装在带动轴上，并且刷毛贴紧透明挡板;四组支腿均包括插柱和插管，四组插柱顶端分别与工作箱底端左前侧、右前侧、左后侧和右后侧连接，四组插柱底端分别插入至四组插管顶端内部，并且四组插柱下侧均设置有通孔，四组插管左侧均设置有多个左限位孔，四组插管右侧均设置有多个右限位孔，还包括四组限位柱和四组螺帽，四组限位柱左端均设置有旋环，四组限位柱右端均设置有螺纹，四组限位柱右端分别自四组插管左侧依次穿过多个左限位孔中的其中一个左限位孔、通孔和多个右限位孔中的其中一个右限位孔并分别伸出至四组插管右侧，四组螺帽分别位于四组插管右侧，四组限位柱右端分别插入并螺装至四组螺帽内部。
本发明的一种生活废水微生物处理装置，还包括四组支撑弹簧，四组支撑弹簧的底端分别与四组插管内底侧壁连接，四组支撑弹簧的顶端分别与四组插柱底端连接。
本发明的一种生活废水微生物处理装置，还包括左连接板、右连接板、左弹簧、左卡板、右弹簧和右卡板，左连接板和右连接板底端分别与工作箱顶端左侧和右侧连接，左弹簧左端与左连接板连接，左弹簧右端与左卡板连接，右弹簧右端与右连接板连接，右弹簧左端与右卡板连接，电机卡装在左卡板和右卡板之间。
本发明的一种生活废水微生物处理装置，还包括四组自锁万向轮，四组自锁万向轮分别安装在四组插管的下方。
与现有技术相比本发明的有益效果为：通过上述设置，可通过限位柱调节支腿的高度，在调节时只需要通过旋环向左侧旋出限位柱，限位柱右端依次自右限位孔、通孔和左限位孔钻出，从而方便插柱的纵向移动，而调整后只需要通过旋环向右侧旋进限位柱，限位柱右端依次自左限位孔、通孔和右限位孔钻进并螺装至螺帽，达到固定效果，从而使工作箱高度能够根据工作人员需要进行调节，提高其适应能力，降低使用局限性;并且可以通过观察孔的设计对工作箱内部进行观察，并在透明挡板脏污时通过把手带动刷毛对其进行清理，从而提高其可靠性。
