申请日2017.04.20
公开(公告)日2017.08.18
IPC分类号C02F9/14; C02F101/10; C02F101/16; C02F101/30
摘要
本发明公开了一种污废水回收利用处理系统，包括物理沉降池、微生物降解池、化学分解池和富氧池，所述物理沉降池的一侧设置有污水进口，所述物理沉降池的底部对称设置有相对倾斜的沉降斜板，所述沉降斜板相对倾斜的一端连接有杂质出口，所述物理沉降池远离污水进口的内部一侧设置有滤网安装架，且滤网安装架竖直设置，下端与沉降斜板连接，上端与物理沉降池的上壁连接，所述滤网安装架内安装有过滤网，且物理沉降池的上端设置有槽口，过滤网通过槽口插入滤网安装架。本发明设置有物理沉降池、微生物降解池和化学分解池能够全方位对污水进行处理，且各个处理池独立工作，互不影响，提高了污水净化的效率，能够更急彻底的对污水进行处理。
权利要求书

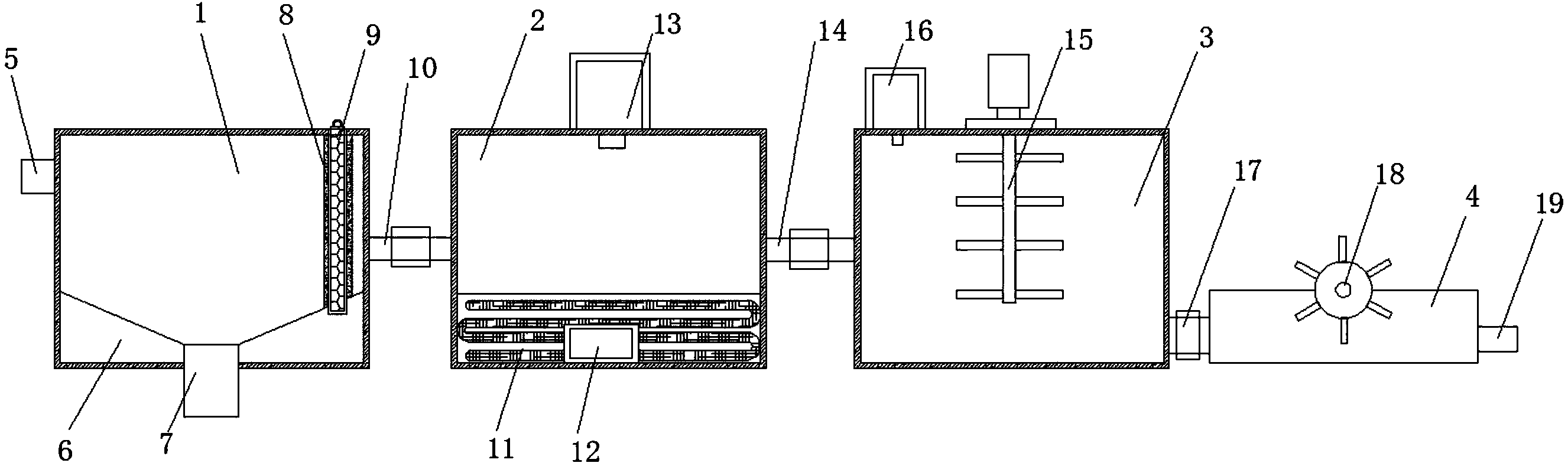

1.一种污废水回收利用处理系统，包括物理沉降池(1)、微生物降解池(2)、化学分解池(3)和富氧池(4)，其特征在于，所述物理沉降池(1)的一侧设置有污水进口(5)，所述物理沉降池(1)的底部对称设置有相对倾斜的沉降斜板(6)，所述沉降斜板(6)相对倾斜的一端连接有杂质出口(7)，所述物理沉降池(1)远离污水进口(5)的内部一侧设置有滤网安装架(8)，且滤网安装架(8)竖直设置，下端与沉降斜板(6)连接，上端与物理沉降池(1)的上壁连接，所述滤网安装架(8)内安装有过滤网(9)，且物理沉降池(1)的上端设置有槽口，过滤网(9)通过槽口插入滤网安装架(8);
所述物理沉降池(1)远离污水进口(5)的一侧连通有一级管道(10)，所述一级管道(10)的另一端连通有微生物降解池(2)，所述微生物降解池(2)的上端设置有微生物添加箱(13)，所述微生物添加箱(13)的下端设置有进料管，且进料管延伸至微生物降解池(2)的内部，所述微生物降解池(2)的内腔底部铺设有加热管(11)，所述加热管(11)连接有加热器(12)，所述加热器(12)安装于微生物降解池(2)的内腔底部;
所述微生物降解池(2)远离一级管道(10)的一侧连通有二级管道(14)，所述二级管道(14)的另一端连通有化学分解池(3)，所述化学分解池(3)内安装有搅拌装置(15)，所述化学分解池(3)的上端设置有化学剂添加箱(16)，所述化学剂添加箱(16)的下端设置有进料管，且进料管延伸至化学分解池(3)的内部;
所述化学分解池(3)远离二级管道(14)的一侧连通有三级管道(17)，所述三级管道(17)的另一端连通有富氧池(4)，所述富氧池(4)内安装有曝气增氧机(18)，所述富氧池(4)远离三级管道(17)的一侧设置有净化水出口(19)。
2.根据权利要求1所述的一种污废水回收利用处理系统，其特征在于，所述一级管道(10)、二级管道(14)和三级管道(17)上均安装有水泵和手动旋转阀。
3.根据权利要求1所述的一种污废水回收利用处理系统，其特征在于，所述污水进口(5)、净化水出口(19)和杂质出口(7)均设置有手动阀门。
4.根据权利要求1所述的一种污废水回收利用处理系统，其特征在于，所述所述微生物添加箱(13)和化学剂添加箱(16)下端的进料管上均安装有电磁阀。
5.根据权利要求1所述的一种污废水回收利用处理系统，其特征在于，所述搅拌装置(15)包括驱动电机和搅拌桨，驱动电机安装于化学分解池(3)顶部的外侧，搅拌桨安装于化学分解池(3)的内部，且驱动电机的输出轴通过联轴器与搅拌桨连接。
6.根据权利要求1所述的一种污废水回收利用处理系统，其特征在于，所述净化水出口(19)连接有市区植物浇灌管道和工业设备用水管道。
说明书
一种污废水回收利用处理系统
技术领域
本发明涉及污水处理技术领域，尤其涉及一种污废水回收利用处理系统。
背景技术
污水处理(sewage treatment,wastewater treatment)：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
然而现有的污水处理系统，大多存在功能不全，效率低，污水处理不彻底，残留杂质和有害物质等问题，传统的污水处理系统已经无法满足市场需求，达不到污水处理的标准和效率。为此我们设计出一种污废水回收利用处理系统，来解决上述问题。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种污废水回收利用处理系统。
为了实现上述目的，本发明采用了如下技术方案：
一种污废水回收利用处理系统，包括物理沉降池、微生物降解池、化学分解池和富氧池，所述物理沉降池的一侧设置有污水进口，所述物理沉降池的底部对称设置有相对倾斜的沉降斜板，所述沉降斜板相对倾斜的一端连接有杂质出口，所述物理沉降池远离污水进口的内部一侧设置有滤网安装架，且滤网安装架竖直设置，下端与沉降斜板连接，上端与物理沉降池的上壁连接，所述滤网安装架内安装有过滤网，且物理沉降池的上端设置有槽口，过滤网通过槽口插入滤网安装架;
所述物理沉降池远离污水进口的一侧连通有一级管道，所述一级管道的另一端连通有微生物降解池，所述微生物降解池的上端设置有微生物添加箱，所述微生物添加箱的下端设置有进料管，且进料管延伸至微生物降解池的内部，所述微生物降解池的内腔底部铺设有加热管，所述加热管连接有加热器，所述加热器安装于微生物降解池的内腔底部;
所述微生物降解池远离一级管道的一侧连通有二级管道，所述二级管道的另一端连通有化学分解池，所述化学分解池内安装有搅拌装置，所述化学分解池的上端设置有化学剂添加箱，所述化学剂添加箱的下端设置有进料管，且进料管延伸至化学分解池的内部;
所述化学分解池远离二级管道的一侧连通有三级管道，所述三级管道的另一端连通有富氧池，所述富氧池内安装有曝气增氧机，所述富氧池远离三级管道的一侧设置有净化水出口。
优选的，所述一级管道、二级管道和三级管道上均安装有水泵和手动旋转阀。
优选的，所述污水进口、净化水出口和杂质出口均设置有手动阀门。
优选的，所述所述微生物添加箱和化学剂添加箱下端的进料管上均安装有电磁阀。
优选的，所述搅拌装置包括驱动电机和搅拌桨，驱动电机安装于化学分解池顶部的外侧，搅拌桨安装于化学分解池的内部，且驱动电机的输出轴通过联轴器与搅拌桨连接。
优选的，所述净化水出口连接有市区植物浇灌管道和工业设备用水管道。
与现有技术相比，本发明的有益效果是：
1、设置有物理沉降池、微生物降解池和化学分解池能够全方位对污水进行处理，且各个处理池独立工作，互不影响，提高了污水净化的效率，能够更急彻底的对污水进行处理;
2、物理沉降池中设置的过滤网可通过安装架和槽口进行更换，在滤网使用寿命到达期限时，更换方便，快捷，且更换操作简单，提高了工作效率;
3、各个处理池之间的连接管道、进水口、出水口和杂质出口均设置有手动阀，不需要将各个池内的污水全部处理完才能进行检修，可对各个处理池进行单独检修整顿，降低了工作劳动量，缩短了检修整顿的时间;
4、设置有富氧池，可对处理完成的水进行富氧处理，使得流向植物灌溉管道的水附含大量氧气，对浇灌的植物有一定的益处。
