申请日2017.05.11
公开(公告)日2017.12.08
IPC分类号B01D29/35
摘要
本实用新型公开一种污水杂质过滤器，其包括电机、传动机构、多个叶片、过滤内胆、外圆筒和排污槽;所述电机带动传动机构转动，传动机构带动所述多个叶片转动，所述叶片转动使得污水从进口槽进出口槽出，所述过滤内胆用于过滤污水，所述污水中杂质留在所述过滤内胆中，所述杂质可通过排污槽排出。本实用新结构简单，通过过滤内胆过滤污水，通过安装在传动机构上的多个叶片驱动污水，多个叶片分为两组，这样可以提高叶片的实用寿命，传动机构中设有第一转轴和第二转轴可方便传动机构的拆卸和组装，通过连接销固定连接内圆筒使得整个传动机构比较轻盈。

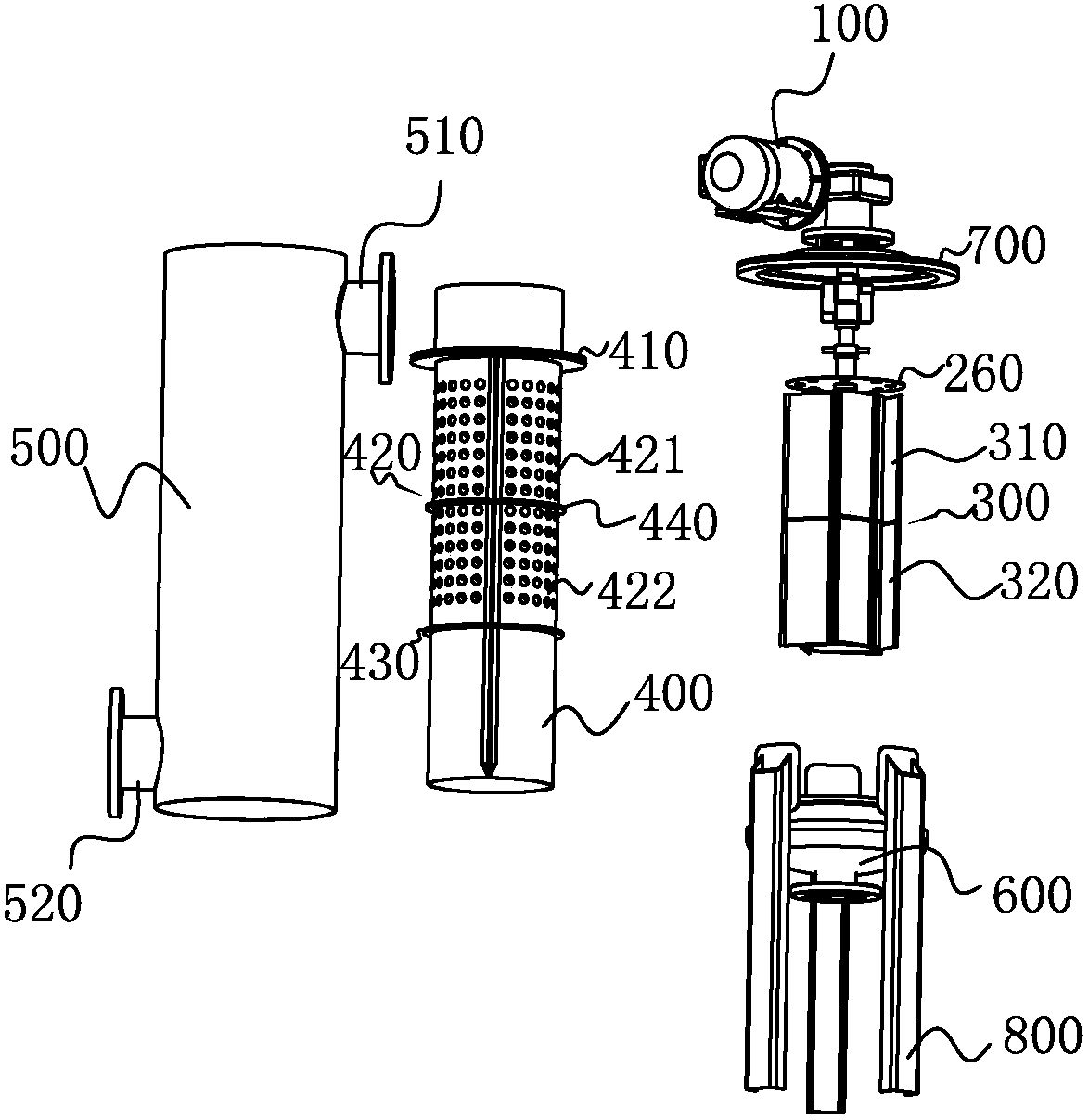

摘要附图
权利要求书
1.一种污水杂质过滤器，其特征在于，包括：
电机;
传动机构;其设有第一转轴、第二转轴、连接销和内圆筒，所述第一转轴的上端与电机相连，所述第二转轴的上端与第一转轴的下端相连，所述第二转轴的下端伸入内圆筒内，所述第二转轴通过连接销和内圆筒固定连接;
多个叶片;多个所述叶片固定设置于所述内圆筒的外壁;
过滤内胆;其套在所述内圆筒上，所述过滤内胆的侧身的上端设有第一环形隔板，所述过滤内胆还设有过滤区，所述过滤区设有分布均匀的多个过滤孔，所述过滤区位于第一环形隔板下方;
外圆筒;其套在所述过滤内胆上，所述外圆筒和所述过滤内胆同轴，所述第一环形隔板抵在所述外圆筒的内壁上;所述外圆筒设有穿过外圆筒外壁的进口槽和出口槽，所述进口槽位于第一环形隔板所在位置的上方，所述出口槽位于所述多个过滤孔所在位置的下方;
排污槽;其与所述过滤内胆连通并位于所述过滤内胆的下方。
2.根据权利要求1所述的一种污水杂质过滤器，其特征在于：多个叶片分为第一组叶片和位于第一叶片组下方的第二叶片组。
3.根据权利要求2所述的一种污水杂质过滤器，其特征在于：所述过滤内胆还设有作为所述过滤区的下端边界的第二环形隔板，所述二环形隔板和第一环形隔板之间设有第三环形隔板，所述第三环形隔板将所述过滤区分割为第一过滤区和位于第一过滤区下方的第二过滤区，所述第一过滤区、第二过滤区分别与第一叶片组、第二叶片组相对应。
4.根据权利要求1所述的一种污水杂质过滤器，其特征在于：所述第一转轴上套有法兰，所述法兰罩在所述外圆筒的上端上。
5.根据权利要求4所述的一种污水杂质过滤器，其特征在于：所述第二转轴上套有第四环形隔板，所述第四环形隔板抵在所述过滤内胆的内壁上;所述第四环形隔板处于内圆筒的上方，所述第四环形隔板上设有多个均匀分布并构成环形的圆形通槽。
6.根据权利要求1所述的一种污水杂质过滤器，其特征在于：还包括三个支脚，每个所述支脚的上端均固定在外圆筒的下端的外壁上。
说明书
一种污水杂质过滤器
技术领域
本实用新型涉及排污过滤技术领域，尤其涉及一种污水杂质过滤器。
背景技术
当前世界环境污染严重，污水处理工程是城市市政建设、工业企业建设或排污达标治理的一个重要部分，各种厂家对污水处理都需要一定的要求，污水处理分为很多类型，其中有一部分就是简单的污水中的杂质分离工艺，也就是过滤。
传统的过滤设备体积较大，在使用过程中对污水的过滤程度较低，需要进行多次过滤才能将污水中的杂质分离，设备较为昂贵，给企业带来了较大的经济负担，因此急需一种改进的技术来解决上述技术缺陷。
发明内容
本实用新型所要解决的技术问题在于，针对现有技术的上述不足，提出一种污水杂质过滤器。
本实用新型解决其技术问题采用的技术方案是一种污水杂质过滤器，其包括：
电机;
传动机构;其设有第一转轴、第二转轴、连接销和内圆筒，所述第一转轴的上端与电机相连，所述第二转轴的上端与第一转轴的下端相连，所述第二转轴的下端伸入内圆筒内，所述第二转轴通过连接销和内圆筒固定连接;
多个叶片;多个所述叶片固定设置于所述内圆筒的外壁;
过滤内胆;其套在所述内圆筒上，所述过滤内胆的侧身的上端设有第一环形隔板，所述过滤内胆还设有过滤区，所述过滤区设有分布均匀的多个过滤孔，所述过滤区位于第一环形隔板下方;
外圆筒;其套在所述过滤内胆上，所述外圆筒和所述过滤内胆同轴，所述第一环形隔板抵在所述外圆筒的内壁上;所述外圆筒设有穿过外圆筒外壁的进口槽和出口槽，所述进口槽位于第一环形隔板所在位置的上方，所述出口槽位于所述多个过滤孔所在位置的下方;
排污槽;其与所述过滤内胆连通并位于所述过滤内胆的下方。
进一步的，多个叶片分为第一组叶片和位于第一叶片组下方的第二叶片组。
进一步的，所述过滤内胆还设有作为所述过滤区的下端边界的第二环形隔板，所述二环形隔板和第一环形隔板之间设有第三环形隔板，所述第三环形隔板将所述过滤区分割为第一过滤区和位于第一过滤区下方的第二过滤区，所述第一过滤区、第二过滤区分别与第一叶片组、第二叶片组相对应。
进一步的，所述第一转轴上套有法兰，所述法兰罩在所述外圆筒的上端上。
进一步的，所述第二转轴上套有第四环形隔板，所述第四环形隔板抵在所述过滤内胆的内壁上;所述第四环形隔板处于内圆筒的上方，所述第四环形隔板上设有多个均匀分布并构成环形的圆形通槽。
进一步的，还包括三个支脚，每个所述支脚的上端均固定在外圆筒的下端的外壁上。
本实用新结构简单，通过过滤内胆过滤污水，通过安装在传动机构上的多个叶片驱动污水，多个叶片分为两组，这样可以提高叶片的实用寿命，传动机构中设有第一转轴和第二转轴可方便传动机构的拆卸和组装，通过连接销固定连接内圆筒使得整个传动机构比较轻盈。
