申请日2017.04.21
公开(公告)日2017.08.22
IPC分类号C02F11/12
摘要
本发明公开了一种可循环污泥处理设备，包括设置有进料口、进气口和出料口的反应体，所述反应体内设置有纵向的围板形成反应区域，所述围板的底端固定在反应体内的底部，所述反应体外设置有换气装置，所述换气装置的吸气管和出气管分别与反应体侧壁的顶部和底部相连通，所述围板上设置有若干均匀排列的进气孔，所述进气孔位于围板内壁上的出口处设置有透气滤网。本发明的热蒸汽能够形成由下往上的循环流动，解决了反应体下半部分的污泥的脱水效果不理想的问题，另外热蒸汽能够全面接触到位于边缘的污泥，从而大幅扩大了热蒸汽和污泥的整体接触面积，反应体对于污泥的脱水效率和脱水效果都得到了明显的提升。
权利要求书

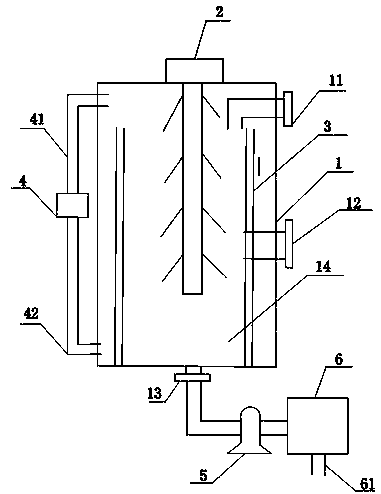

1.一种可循环污泥处理设备，包括设置有进料口(11)、进气口(12)和出料口(13)的反应体(1)，其特征在于：所述反应体(1)内设置有纵向的围板(3)形成反应区域(14)，所述围板(3)的底端固定在反应体(1)内的底部，所述反应体(1)外设置有换气装置(4)，所述换气装置(4)的吸气管(41)和出气管(42)分别与反应体(1)侧壁的顶部和底部相连通，所述围板(3)上设置有若干均匀排列的进气孔(31)，所述进气孔(31)位于围板(3)内壁上的出口处设置有透气滤网(32)，所述反应体(1)内设置有搅拌器(2)，所述搅拌器(2)伸入到反应区域(14)内，所述进料口(11)和进气口(12)均与反应区域(14)相连通，所述出料口(13)设置在反应体(1)内反应区域(14)的底部。
2.根据权利要求1所述的一种可循环污泥处理设备，其特征在于：所述围板(3)的纵向中心轴和反应体(1)的纵向中心轴相重合。
3.根据权利要求1所述的一种可循环污泥处理设备，其特征在于：所述围板(3)的顶端位于吸气管(41)的管口处的下方。
4.根据权利要求1所述的一种可循环污泥处理设备，其特征在于：所述出料口(13)通过污泥泵(5)与高温除菌室(6)相连通。
说明书
一种可循环污泥处理设备
技术领域
本发明涉及环保领域，具体涉及一种可循环污泥处理设备。
背景技术
生活污泥的的含水量普遍非常之高，现有的污水处理工艺采用热蒸汽对反应体内的污泥进行加热，起到污泥脱水的效果，但是由于反应体内的压力不稳，热蒸汽在反应体内的分布不是很均匀，大部分热蒸汽聚集在反应体内的上半部分，使得处于反应体下半部分的污泥的脱水效果不是很理想，另外由于位于反应体内边缘的污泥紧贴着反应体的内壁，这些污泥的侧部无法接触到热蒸汽，对于它们的脱水效率较低，效果也不是很好。
发明内容
发明目的：为了克服现有技术中存在的不足，提供一种利用热蒸汽的循环提高污泥的脱水效果、脱水的效率也非常好的可循环污泥处理设备。
技术方案：为实现上述目的，本发明提供一种可循环污泥处理设备，包括设置有进料口、进气口和出料口的反应体，所述反应体内设置有纵向的围板形成反应区域，所述围板的底端固定在反应体内的底部，所述反应体外设置有换气装置，所述换气装置的吸气管和出气管分别与反应体侧壁的顶部和底部相连通，所述围板上设置有若干均匀排列的进气孔，所述进气孔位于围板内壁上的出口处设置有透气滤网，所述反应体内设置有搅拌器，所述搅拌器伸入到反应区域内，所述进料口和进气口均与反应区域相连通，所述出料口设置在反应体内反应区域的底部。
本发明的设计原理为：污泥在反应体内进行热蒸汽脱水反应的时候，利用换气装置将反应体内上方的含有较多热蒸汽的空气吸入吸气管，然后从出气管到达反应体内底部，形成热蒸汽从反应体底部向上升然后回到反应体底部的循环，热蒸汽在上升的过程中能够通过进气孔进入到围板内的反应区域，对反应区域内的污泥进行脱水反应，由于热蒸汽从进气孔出来后会首先和反应区域内边缘的污泥进行接触，所以解决了位于边缘的污泥的侧部无法接触到热蒸汽的问题，扩大了热蒸汽和污泥的整体接触面积，提升了脱水效率，提高了脱水效果;透气滤网的设置能够防止污泥进入到进气孔内。
进一步地，所述围板的纵向中心轴和反应体的纵向中心轴相重合。
进一步地，所述围板的顶端位于吸气管的管口处的下方。
进一步地，所述出料口通过污泥泵与高温除菌室相连通，污泥脱水后在污泥泵的作用下进入到高温除菌室，污泥在高温除菌室的高温环境下可以有效地去除污泥中的有害病菌、寄生虫卵及病毒。
有益效果：本发明与现有技术相比，换气装置的设置使得反应体内的热蒸汽能够形成由下往上的循环流动，解决了热蒸汽在反应体内的分布不是很均匀，大部分热蒸汽聚集在反应体内的上半部分，使得处于反应体下半部分的污泥的脱水效果不理想的问题，另外热蒸汽能够全面接触到位于边缘的污泥，从而大幅扩大了热蒸汽和污泥的整体接触面积，反应体对于污泥的脱水效率和脱水效果都得到了明显的提升。
