申请日2017.04.21
公开(公告)日2017.09.05
IPC分类号C02F1/38
摘要
本发明提供一种两级污水固态颗粒去除装置，包括净化主体装置、进水管道、出水管道;净化主体装置包括旋流壁、旋流筒、隔水网、进水口、出水口、隔离装置、反抽机构;旋流筒为圆筒形且设置储水槽;进水口设置于旋流壁端部;旋流壁为弧形通道且沿旋流筒周向设置且旋流壁的出水端口与旋流筒储水槽联通，进水口和旋流壁出水端口的设置方向使得水流入旋流壁和水流入旋流筒时的方向与旋流筒相切，隔水网设置于储水槽内;出水口设置于旋流筒的上端且与旋流筒储水槽联通;隔离装置设置于储水槽内且包括支柱、隔离斗，支柱穿过隔水网且固定于储水槽内，隔离斗成圆锥形且固定于支柱的下端且位于储水槽的底部;反抽机构将储水槽底部的水抽至出水口处。
权利要求书

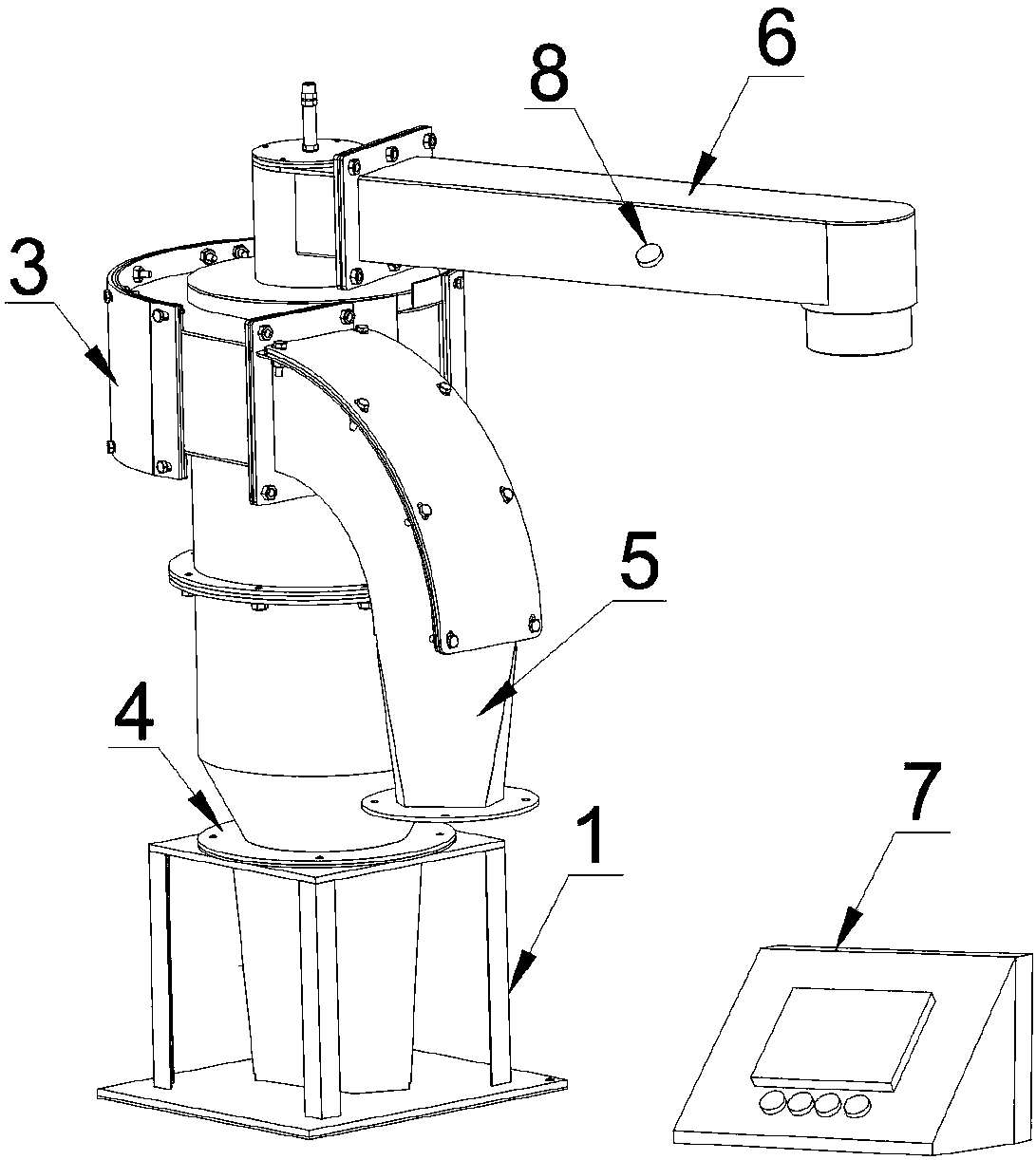

1.一种两级污水固态颗粒去除装置，其特征在于，包括净化主体装置(3)、进水管道(5)、出水管道(6);其中进水管道(5)和出水管道(6)分别与净化主体装置(3)的进水口(3-2)和出水口(3-5)连接;
所述净化主体装置(3)包括旋流壁(3-1)、旋流筒(3-3)、隔水网(3-4)、进水口(3-2)、出水口(3-5)、隔离装置(3-6)、反抽机构;
旋流筒(3-3)为圆筒形且设置储水槽;
进水口(3-2)设置于旋流壁(3-3)端部;
旋流壁(3-1)为弧形通道且沿旋流筒(3-3)周向设置且旋流壁(3-1)的出水端口与旋流筒(3-3)储水槽联通，
进水口(3-2)和旋流壁(3-1)出水端口的设置方向使得水流入旋流壁(3-1)和水流入旋流筒(3-3)时的方向与旋流筒(3-3)相切，
隔水网(3-4)设置于储水槽内;
出水口(3-5)设置于旋流筒(3-3)的上端且与旋流筒(3-3)储水槽联通;
隔离装置(3-6)设置于储水槽内且包括支柱(3-6-1)、隔离斗(3-6-4)，
支柱(3-6-1)穿过隔水网(3-4)且固定于储水槽内，
隔离斗(3-6-4)成圆台形且固定于支柱(3-6-1)的下端且位于储水槽的底部;
反抽机构将储水槽底部的水抽至出水口(3-5)处。
2.根据权利要求1所述的装置，其特征在于，隔水网(3-4)包括水平隔离网(3-4-1)和竖直隔离网(3-4-2)，
水平隔离网(3-4-1)若干层且竖直分布且从上至下网孔依次减小，
每一层水平隔离网(3-1-4)的边缘均与储水槽紧贴，
竖直隔离网(3-4-2)设置若干且连接每层水平隔离网(3-4-1)，
竖直隔离网(3-4-2)沿水平隔离网(3-4-1)轴心线圆周均匀排列。
3.根据权利要求2所述的装置，其特征在于，隔水网(3-4)总高度不少于旋流筒(3-3)总高度的1/3。
4.根据权利要求2所述的装置，其特征在于，水平隔离网(3-4-1)不少于三层。
5.根据权利要求2所述的装置，其特征在于，最底层水平隔离网(3-4-1)上设置污染物浓度传感器(3-4-3)。
6.根据权利要求1所述的装置，其特征在于，出水管道(6)上设置固态颗粒物浓度检测仪(8)。
说明书
一种两级污水固态颗粒去除装置
技术领域
本发明涉及一种污水净化技术，特别是一种两级污水固态颗粒去除装置。
背景技术
水资源是人类赖以生存的基本物质之一，已成为人类社会可持续发展的重要限制因素。近年来随着城市建设和工业的发展，城市用水量急剧增加，大量不达标污废水的排放不仅污染了环境和水源，更加重了水资源的日益短缺和水质的日益恶化，从而导致生态环境的恶性循环。
污水处理设备的发展同污水处理技术的发展是分不开的，社会资源的短缺必然使得污水处理向着经济、实用、节约、有效的方向发展，而对设备的要求则也会随之变化，购买成本低、使用方便、处理与使用效果好、节约能源的产品才能适应污水处理工业发展变化需求。因而，掌握先进技术、预见未来污水处理工业发展走向，在此基础上开发出经济、实效、节能、简洁的产品是发展的趋势;设备的机械化、自动化程度要求也会越来越高，这样会节约人力与物力成本，符合未来社会总体发展趋势;由于污水处理工艺多样性的需求，污水处理设备的多元化也是发展趋势。
现有的常用污水处理设备有：曝气系统设备、拦污设备、排泥排渣设备、分离设备、搅拌设备、过滤设备、提升设备、消毒设备、各式污泥浓缩机、污泥螺杆泵、污泥脱水机、污泥烘干机、污泥离心分离机、污泥堆肥机械、污泥焚烧机械、污泥厌氧消化气储存设备、发电设备、污水厂供电设备、溶药设备、水质水量监测设备、控制设备等。
在现有技术条件下，污水固态颗粒物去除设备的技术尚未发展成熟，现有的传统工艺、处理方法仍具有处理成本高、净水效率低等缺点。
发明内容
本发明的目的在于提供一种两级污水固态颗粒去除装置，该装置可以对包含固体颗粒物的污水进行两次过滤。
一种两级污水固态颗粒去除装置，包括净化主体装置、进水管道、出水管道;其中进水管道和出水管道分别与净化主体装置的进水口和出水口连接;净化主体装置包括旋流壁、旋流筒、隔水网、进水口、出水口、隔离装置、反抽机构;旋流筒为圆筒形且设置储水槽;进水口设置于旋流壁端部;旋流壁为弧形通道且沿旋流筒周向设置且旋流壁的出水端口与旋流筒储水槽联通，进水口和旋流壁出水端口的设置方向使得水流入旋流壁和水流入旋流筒时的方向与旋流筒相切，隔水网设置于储水槽内;出水口设置于旋流筒的上端且与旋流筒储水槽联通;隔离装置设置于储水槽内且包括支柱、隔离斗，支柱穿过隔水网且固定于储水槽内，隔离斗成圆锥形且固定于支柱的下端且位于储水槽的底部;反抽机构将储水槽底部的水抽至出水口处。
本发明针对包含固态颗粒物的污水提供了两级过滤。第一级过滤是污水进入储水槽后在高速离心下通过隔水网进行过滤;第二级过滤是污水在碰到隔离斗后的斜面后，由于水密度小于固态颗粒物密度，因此水往上、颗粒物往下。经过两次分离后，污水中固态颗粒物的含量降至很低。
下面结合说明书附图对本发明作进一步描述。
