申请日2017.05.11
公开(公告)日2017.12.12
IPC分类号C02F9/14; C02F103/20
摘要
本实用新型公开了一种畜禽养殖废水的资源化利用系统,包括一次沉淀池、过滤池、调节池、曝气池、好氧池、生化调节池、二次沉淀池、电解池、过滤器、消毒池和静置池，电解池内设置有电解槽，电解槽顶部设置有盖板，电解槽内部的一端设置有阴极，另一端设置有阳极，阴极和阳极连接有直流电源;阴极的下方设置有第一搅拌盘，第一搅拌盘的一侧设置有多个第一金属搅拌棒，另一侧与第一电机相连;阳极的下方设置有第二搅拌盘，第二搅拌盘的一侧设置有多个第二金属搅拌棒，另一侧面与第二电机相连。本系统，不仅使废水达到排放标准，避免环境污染，还能够充分回收利用金属和水资源，减少资源浪费，并带来一定的经济补偿，降低废水处理的成本。

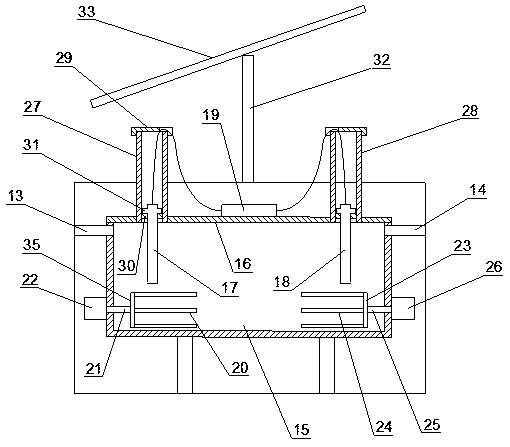

摘要附图
权利要求书
1.一种畜禽养殖废水的资源化利用系统，包括依次连通的一次沉淀池(1)、过滤池(2)、调节池(3)、曝气池(4)、好氧池(5)、生化调节池(6)、二次沉淀池(7)、消毒池(8)和静置池(9)，所述过滤池(2)内设置有格栅(10)，其特征在于：所述二次沉淀池(7)与消毒池(8)之间设置有电解池(11)和过滤器(12);所述电解池(11)设置有进水口(13)和出水口(14)，所述出水口(14)、过滤器(12)和消毒池(8)依次相连;所述进水口(13)与出水口(14)之间设置有电解槽(15)，所述电解槽(15)的顶部设置有绝缘的盖板(16)，所述电解槽(15)内部的一端设置有阴极(17)，另一端设置有阳极(18)，所述阴极(17)和阳极(18)通过导线连接有直流电源(19);所述阴极(17)的下方设置有第一搅拌盘(35)，所述第一搅拌盘(35)的一个侧面设置有多个水平的第一金属搅拌棒(20)，另一侧面通过第一传动轴(21)与安装在电解槽(15)外壁的第一电机(22)相连;所述阳极(18)的下方设置有第二搅拌盘(23)，所述第二搅拌盘(23)的一个侧面设置有多个水平的第二金属搅拌棒(24)，另一侧面通过第二传动轴(25)与安装在电解槽(15)外壁的第二电机(26)相连。
2.根据权利要求1所述的一种畜禽养殖废水的资源化利用系统，其特征在于：所述盖板(16)的上表面设置有竖直且绝缘的阴极安装筒(27)和阳极安装筒(28)，所述阴极安装筒(27)和阳极安装筒(28)的顶部设置有可拆卸的端盖(29)，所述端盖(29)的边缘设置有导线缺口;阴极安装筒(27)和阳极安装筒(28)的底部的内壁设置有环形的支撑凸台(30)，所述阴极(17)和阳极(18)的顶部设置有环形的定位凸台(31)，所述阴极(17)穿过阴极安装筒(27)后伸入电解槽(15)，且阴极安装筒(27)内的支撑凸台(30)支撑阴极(17)的定位凸台(31)，所述阳极(18)穿过阳极安装筒(28)后伸入电解槽(15)，且阳极安装筒(28)内的支撑凸台(30)支撑阳极(18)的定位凸台(31)。
3.根据权利要求1所述的一种畜禽养殖废水的资源化利用系统，其特征在于：所述直流电源(19)包括蓄电池;所述电解池(11)的上方设置有支撑架(32)，所述支撑架(32)的顶部设置有太阳能电池板(33)，所述太阳能电池板(33)通过导线与蓄电池相连。
4.根据权利要求1所述的一种畜禽养殖废水的资源化利用系统，其特征在于：所述消毒池(8)内设置有紫外线发生器(34)。
说明书
一种畜禽养殖废水的资源化利用系统
技术领域
本实用新型涉及废水处理设备领域，具体涉及一种畜禽养殖废水的资源化利用系统。
背景技术
畜禽养殖排放的废水量大、集中，并且废水中含有大量污染物，如重金属、残留的兽药和大量的病原体等，因此如不经过处理就排放于环境或直接农用，将会造成当地生态环境和农田的严重污染。畜禽养殖废水属于富含大量病原体的高浓度有机废水，直接排放进入水体或存放地点不合适，受雨水冲洗进入水体，将可能造成地表水或地下水水质的严重恶化。由于畜禽粪尿的淋溶性很强，粪尿中的氮、磷及水溶性有机物等淋溶量很大，如不妥善处理，就会通过地表径流和渗滤进入地下水层污染地下水。
现有的畜禽养殖废水处理装置请参照申请号为201511030598.X的发明专利申请，其包括平流沉淀池、氨氮消化池、好氧反应池、厌氧反应器、曝气池，其中平流沉淀池中设有用于滤除废水中固体杂质的过滤格栅，平流沉淀池的出水口与氨氮消化池的入水口相连接，氨氮消化池中设有曝气器和循环水泵，氨氮消化池的出水口与好氧反应池的入水口相连接，好氧反应池的出水口与厌氧反应器的入水口相连接，厌氧反应器的出水口与曝气池的入口相连接。
为了使动物能够抵抗疾病、增加产量，大多数的畜禽养殖场都使用了抗生素(如四环素类、磺胺类物质等)，同时还使用了大量重金属微量元素，经过上述装置处理后的废水，氮、磷等水体污染物的浓度符合排放标准，但抗生素与重金属的含量经常超标，导致环境污染。
实用新型内容
本实用新型的目的在于提供一种畜禽养殖废水的资源化利用系统，在传统工艺的技术上进行改进，针对抗生素与重金属进行处理，降低抗生素与重金属的含量，使水体能够直接二次利用，避免环境污染。
本实用新型的目的是这样实现的：一种畜禽养殖废水的资源化利用系统，包括依次连通的一次沉淀池、过滤池、调节池、曝气池、好氧池、生化调节池、二次沉淀池、消毒池和静置池，所述过滤池内设置有格栅，
所述二次沉淀池与消毒池之间设置有电解池和过滤器;
所述电解池设置有进水口和出水口，所述出水口、过滤器和消毒池依次相连;所述进水口与出水口之间设置有电解槽，所述电解槽的顶部设置有绝缘的盖板，所述电解槽内部的一端设置有阴极，另一端设置有阳极，所述阴极和阳极通过导线连接有直流电源;所述阴极的下方设置有第一搅拌盘，所述第一搅拌盘的一个侧面设置有多个水平的第一金属搅拌棒，另一侧面通过第一传动轴与安装在电解槽外壁的第一电机相连;所述阳极的下方设置有第二搅拌盘，所述第二搅拌盘的一个侧面设置有多个水平的第二金属搅拌棒，另一侧面通过第二传动轴与安装在电解槽外壁的第二电机相连。
所述盖板的上表面设置有竖直且绝缘的阴极安装筒和阳极安装筒，所述阴极安装筒和阳极安装筒的顶部设置有可拆卸的端盖，所述端盖的边缘设置有导线缺口;阴极安装筒和阳极安装筒的底部的内壁设置有环形的支撑凸台，所述阴极和阳极的顶部设置有环形的定位凸台，所述阴极穿过阴极安装筒后伸入电解槽，且阴极安装筒内的支撑凸台支撑阴极的定位凸台，所述阳极穿过阳极安装筒后伸入电解槽，且阳极安装筒内的支撑凸台支撑阳极的定位凸台。
所述直流电源包括蓄电池;所述电解池的上方设置有支撑架，所述支撑架的顶部设置有太阳能电池板，所述太阳能电池板通过导线与蓄电池相连。
所述消毒池内设置有紫外线发生器。
本实用新型的有益效果是：畜禽养殖废水先经过现有常规的工艺处理后，再在电解池中电解，抗生素在阳极被氧化，转化为不具有抗生素活性的降解后的物质，如小分子的酸，甚至完全被矿化，生成CO2和水;重金属离子可以在阴极的还原作用下转化为金属单质，经过过滤器过滤后可回收利用。本系统，不仅使废水达到排放标准，避免环境污染，还能够充分回收利用金属和水资源，减少资源浪费，并带来一定的经济补偿，降低废水处理的成本。
