申请日2017.04.21
公开(公告)日2017.11.28
IPC分类号F04F5/24
摘要
一种适用于小型污水处理站中的无动力输送装置，包括提液管、空气管、出液管、气水分离装置;所述提液管伸入污水中;所述空气管在水下与所述提液管相连通;所述空气管顶端开口连通空气;所述提液管顶部设有所述气水分离装置;所述气水分离装置还连接水平设置的所述出液管。本实用新型装置运行过程无需用电设备，仅需提供空气源作为动力，无需水泵，节约了运行电费和投资。装置本体可采用塑料或金属材质，构造简单、无传动部件、无维修部件，可靠性好。
权利要求书
1.一种适用于小型污水处理站中的无动力输送装置，其特征在于：包括提液管、空气管、出液管、气水分离装置;
所述提液管伸入污水中;
所述空气管在水下与所述提液管相连通;所述空气管顶端开口连通空气;
所述提液管顶部设有所述气水分离装置;
所述气水分离装置还连接水平设置的所述出液管。
2.如权利要求1所述的一种适用于小型污水处理站中的无动力输送装置，其特征在于：所述提液管、空气管、出液管、气水分离装置均采用塑料材质。
3.如权利要求1所述的一种适用于小型污水处理站中的无动力输送装置，其特征在于：所述提液管、空气管、出液管、气水分离装置均采用金属材质。
说明书
适用于小型污水处理站中的无动力输送装置
技术领域
本实用新型属于环保设备技术领域，具体涉及一种适用于小型污水处理站中的无动力输送装置。
背景技术
水泵是输送液体或使液体增压的机械。它将原动机的机械能或其他外部能量传送给液体，使液体能量增加，主要用来输送液体包括水、油、酸碱液、乳化液、悬乳液和液态金属等，也可输送液体、气体混合物以及含悬浮固体物的液体。而在污水处理中，水泵主要应用于提升污水、输送污泥、硝化液(泥水混合液)等。
目前，在大多数的小型污水处理站中，更多的还是使用水泵进行污水、污泥、硝化液等的提升与输送。由于污水处理规模较小，需要选择的水泵参数往往大大高于所需。例如，所需的提升高度仅为1m之内，扬程仅需1-2m，而在同样流量的条件下，所能选择的最小泵的扬程也需要10m以上，这就造成了较大的能源浪费。同时，由于水泵自身及安装方式不同，也有各自不同的使用要求。例如：非自吸式离心泵使用时就需要安装于可以自灌的位置或者需要配套引水装置;潜污泵由于长期浸泡于污水之中，泵体材质就需要选择为耐腐蚀的;水泵使用过程中，不可避免会遇到各自使用故障;为避免故障检修而导致系统运行中断，就需要配套备用泵……这些无疑都增加了运行维护者的管理难度以及工程的投资。而小型污水处理站往往配有较少的运行维护人员，通常只有1人。因此，迫切需要选择能够减轻运维人员的工作量，操作简单、运行维护方便的设备。
发明内容
本实用新型所要解决的技术问题在于提供一种节能环保的适用于小型污水处理站中的无动力输送装置。
本实用新型是这样实现的：

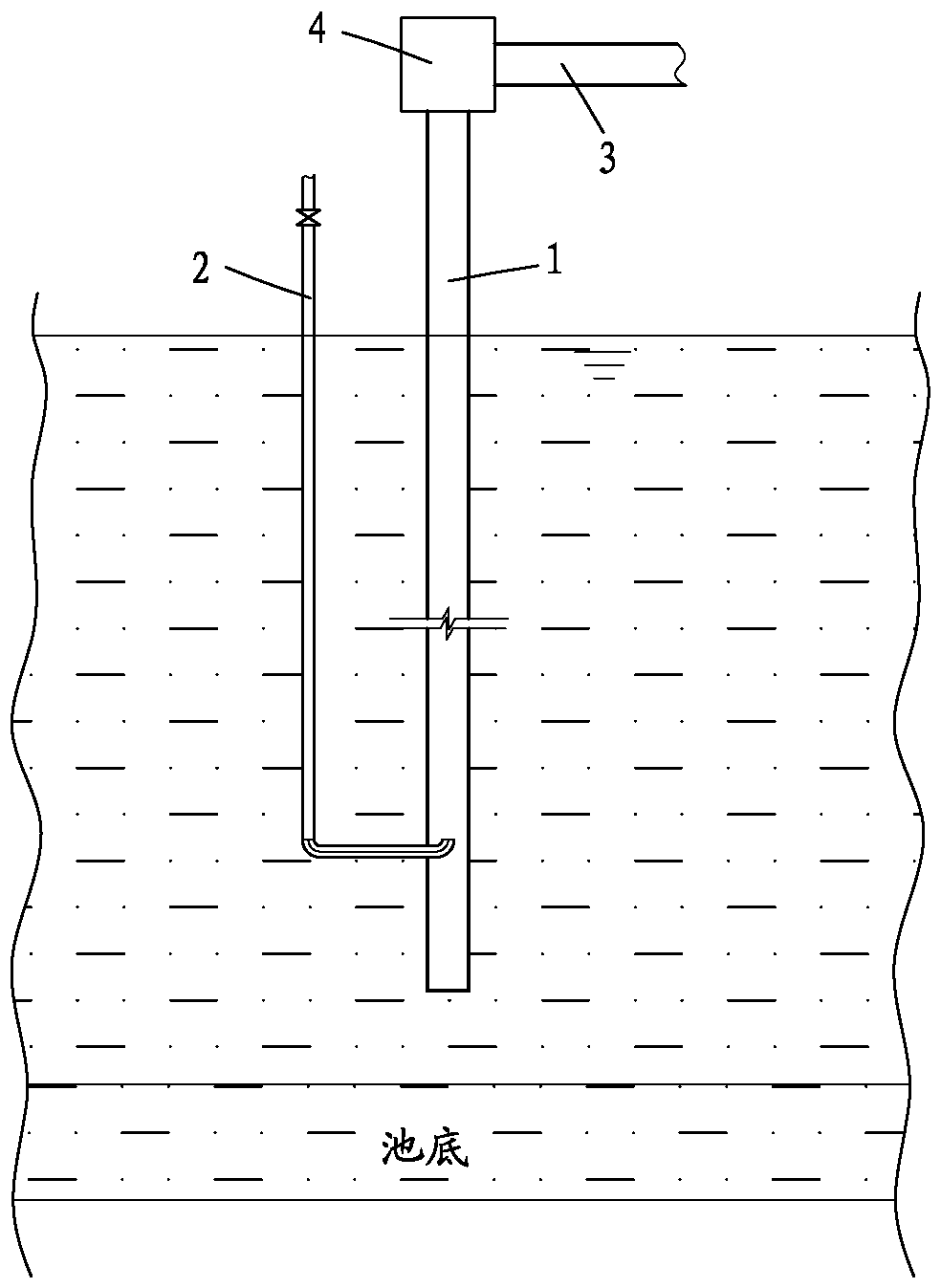

一种适用于小型污水处理站中的无动力输送装置，包括提液管、空气管、出液管、气水分离装置;所述提液管伸入污水中;所述空气管在水下与所述提液管相连通;所述空气管顶端开口连通空气;所述提液管顶部设有所述气水分离装置;所述气水分离装置还连接水平设置的所述出液管。
本实用新型的优点在于：1、装置运行过程无需用电设备，仅需提供空气源作为动力，无需水泵，节约了运行电费和投资。2、装置本体可采用塑料或金属材质，构造简单、无传动部件、无维修部件，可靠性好，在现场可以根据需要使用管材就地装配。3、操作简单，仅需通过调节空气管的阀门开度，即可调节混合液提升高度和输送量。4、适用场合：适用于提升高度不高(1m以内)的小型污水处理站的回流或剩余污泥、硝化液或其他污水的输送的近距离输送。
